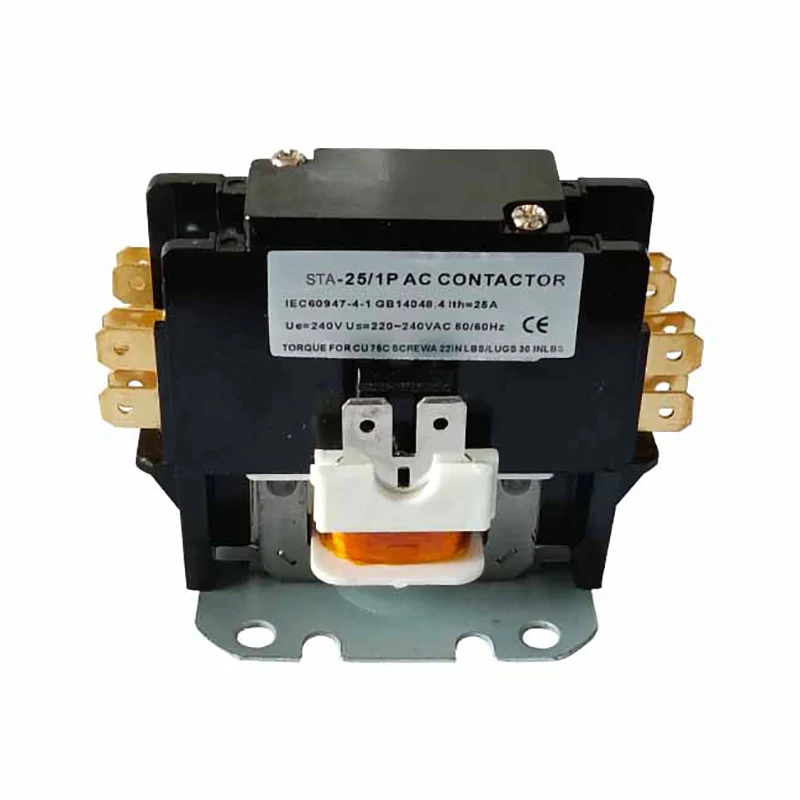

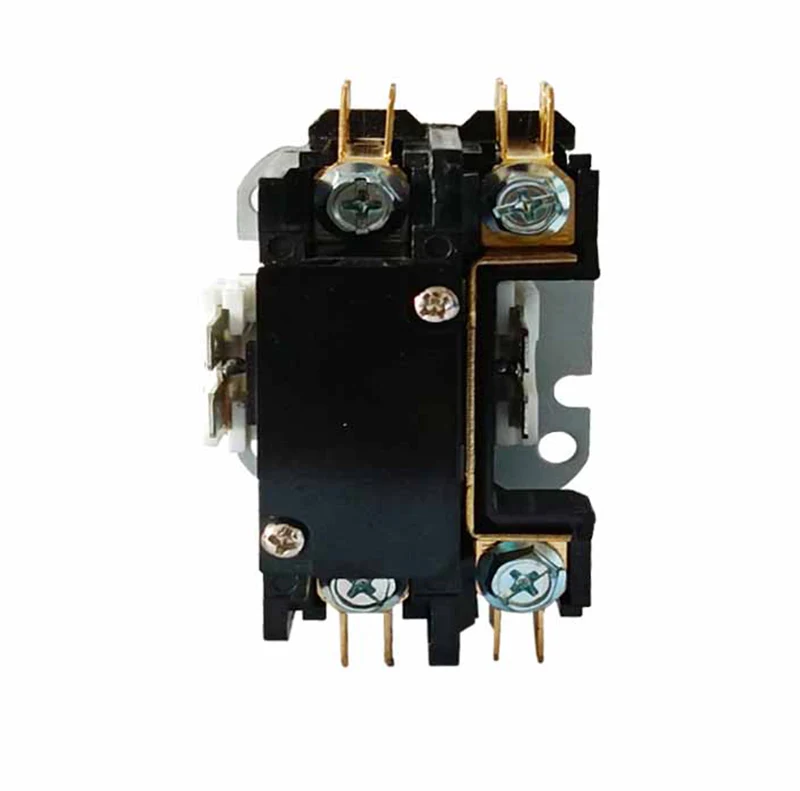

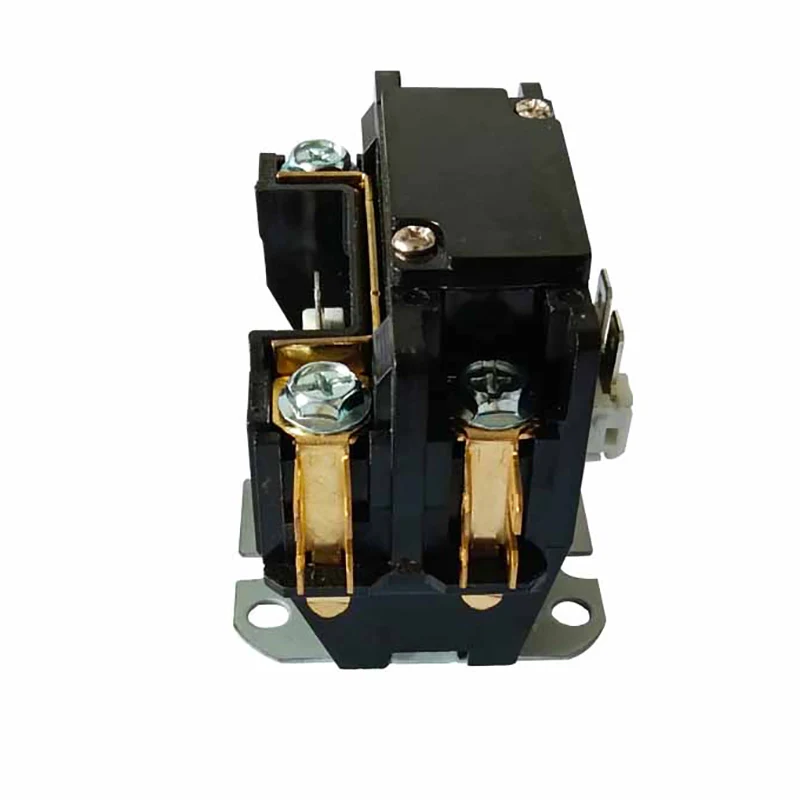

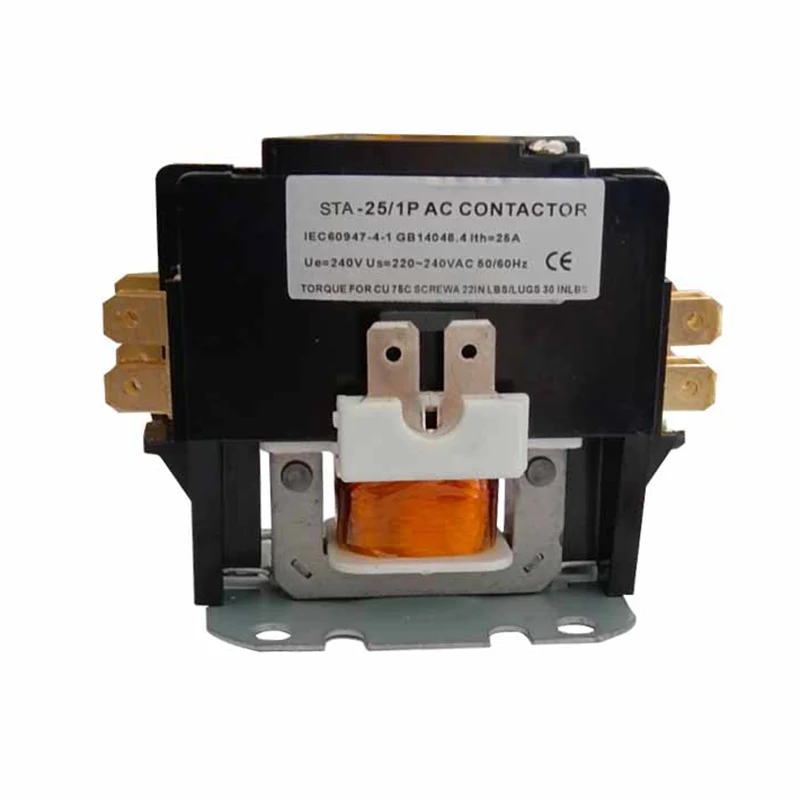

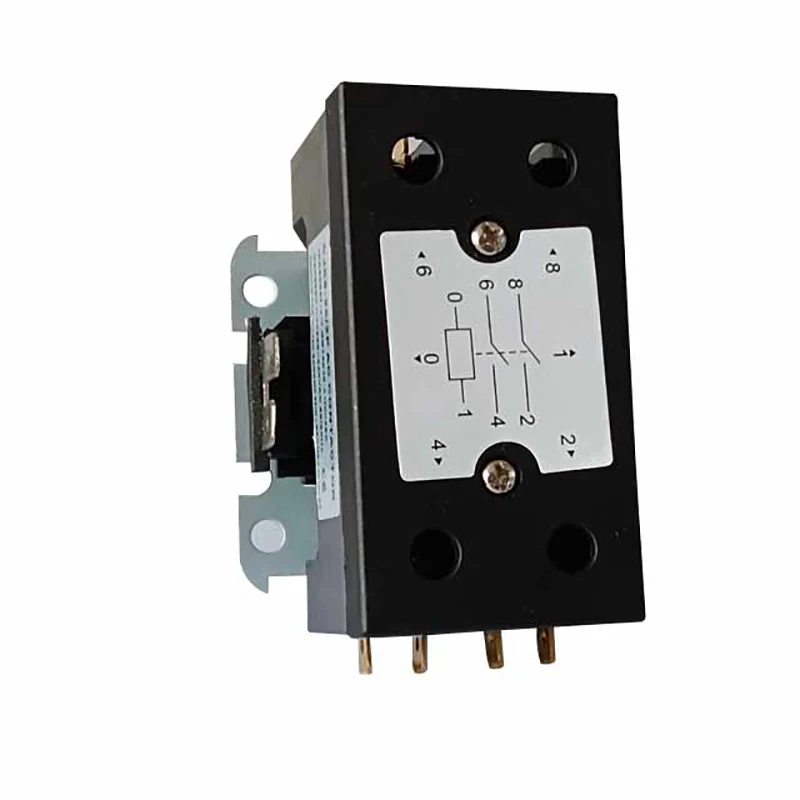

1,5p 25A AC AC Conditioning Ugrantor

Načelo djelovanja

Kad se zavojnica kondicioniranja zračnog klima 1,5p 25A napaja, željezna jezgra postaje magnetska i privlači kontaktni sustav da se zatvori, spajajući tako električno opterećenje s izvorom napajanja. Kad se zavojnica ukloni, željezna jezgra gubi svoj magnetizam, a kontaktni sustav je odvojen oprugom, odbijajući tako opterećenje od izvora napajanja. Na taj način kontaktor omogućuje daljinsko upravljanje električnim opterećenjem.

Prijava za kontakt određene svrhe:

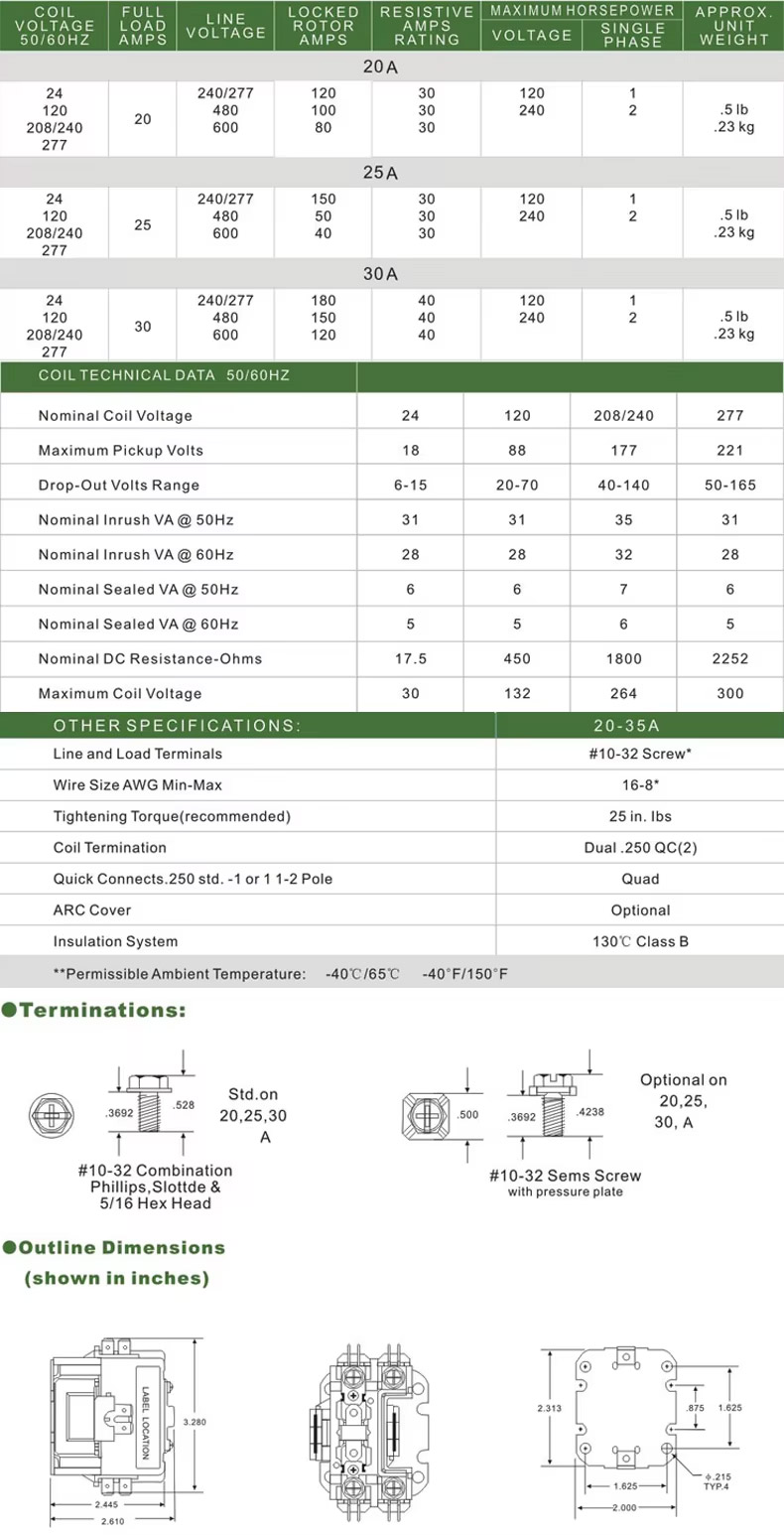

• CJX9 (ili STA) serija klima uređaj AC kontakt uglavnom je primjenjiv na liniju AC 50Hz ili 60Hz, nazivni izolacijski napon je 240V i ocijenjena radna struja do 60A, koja se koristi za zatvaranje ili isključivanje linije

• Klima uređaji su određene svrhe AC kontakt dizajnirani za upotrebu u hladnjaku, klima uređaju i sistenima za električno grijanje.

• Priključci napajanja mogu se napraviti ili s vijcima s brzim priključcima ili terminalima za luk brzim priključcima

• U skladu s IEC60947-4-1

Struktura i značajke

Struktura:

Elektromagnetski sustav: uključujući zavojnicu, jezgru i druge komponente, koji se koristi za stvaranje magnetskog toka za pokretanje otvaranja i zatvaranja kontaktnog sustava.

Kontaktni sustav: Uključujući glavni kontakt i pomoćni kontakt, glavni kontakt koristi se za nošenje visoke struje, a pomoćni kontakt koristi se za ostvarivanje prijenosa i povratnih informacija upravljačkog signala.

Uređaj za gašenje luka: Koristi se za gašenje luka koji se generira kada je kontakt isključen kako bi se zaštitio kontakt od oštećenja.

Školjka: Koristi se za zaštitu unutarnjih komponenti od vanjskog okruženja, istovremeno pružajući rasipanje topline.

Značajke:

S dobro definiranom svrhom i specifičnim dizajnom za određene elektrane i vrste opterećenja.

Kontaktni sustav proizveden je od visokokvalitetnih materijala s dobrom električnom vodljivošću i otpornošću na habanje.

Elektromagnetski sustav ima dovoljnu silu usisavanja da se pouzdano angažira i oslobađa kontakte.

Uređaj za gašenje luka može učinkovito ugasiti luk i zaštititi kontakte od oštećenja.

Školjka je razumno dizajnirana s dovoljnom učinkom raspršivanja čvrstoće i topline.
