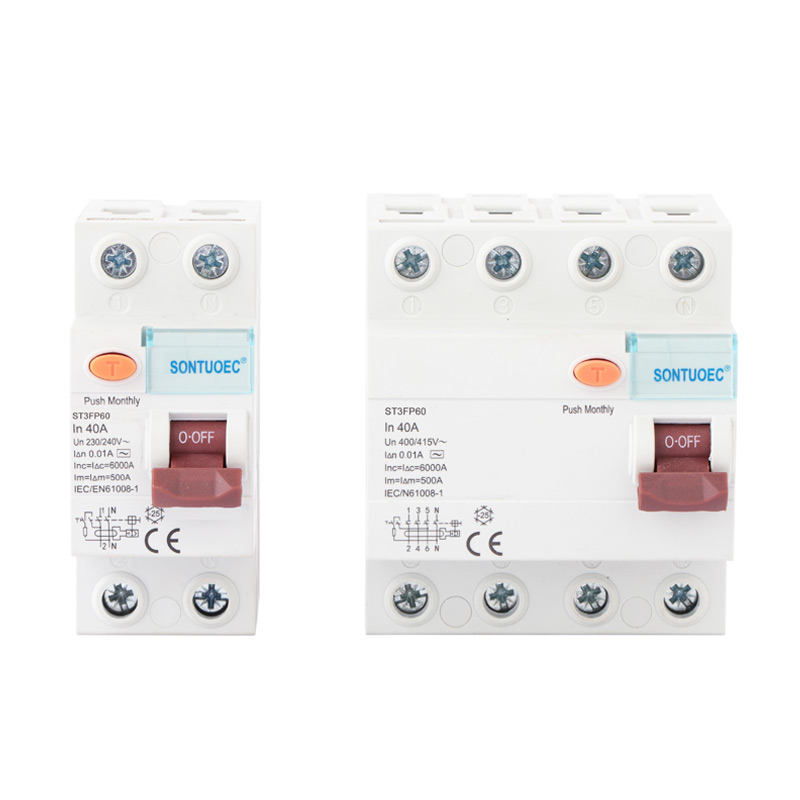

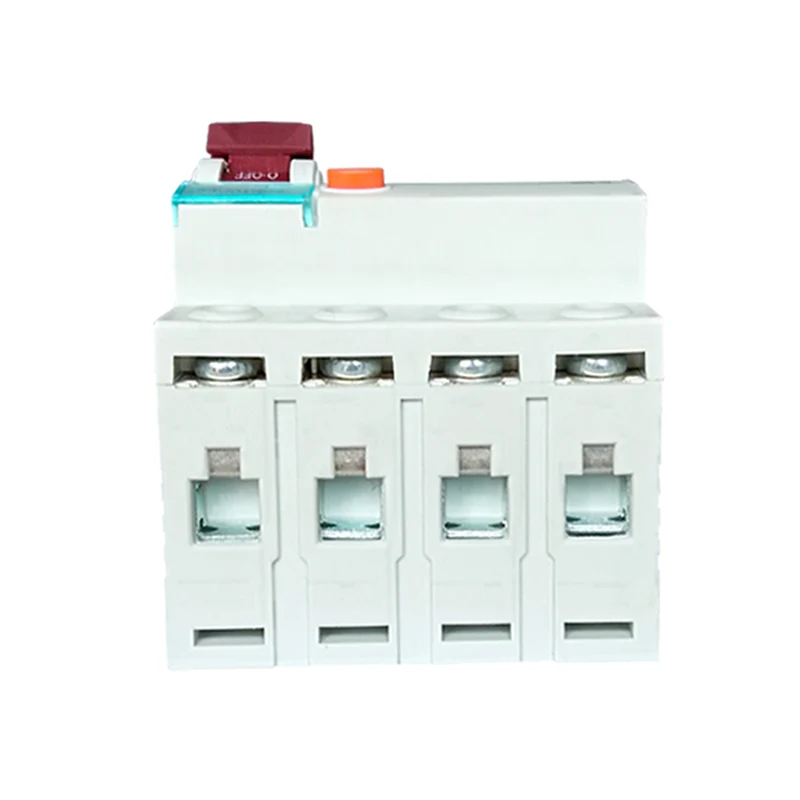

4P 40A/10mA zaštitna strujna sklopka

4P 40A/10mA zaštitni prekidač na rezidualnu struju je prekidač na rezidualnu struju s 4 pola (tj. 3-fazne vatrene i nulte žice) koji je naznačen na 40 ampera i može automatski prekinuti krug kada se otkrije da je zaostala struja u krugu jednaka ili veća od 10 miliampera. Uređaj se uglavnom koristi za sprječavanje električnih požara i strujnih udara te za zaštitu osobne sigurnosti i sigurnosti opreme.

Model:ST3FP60

Pošaljite upit

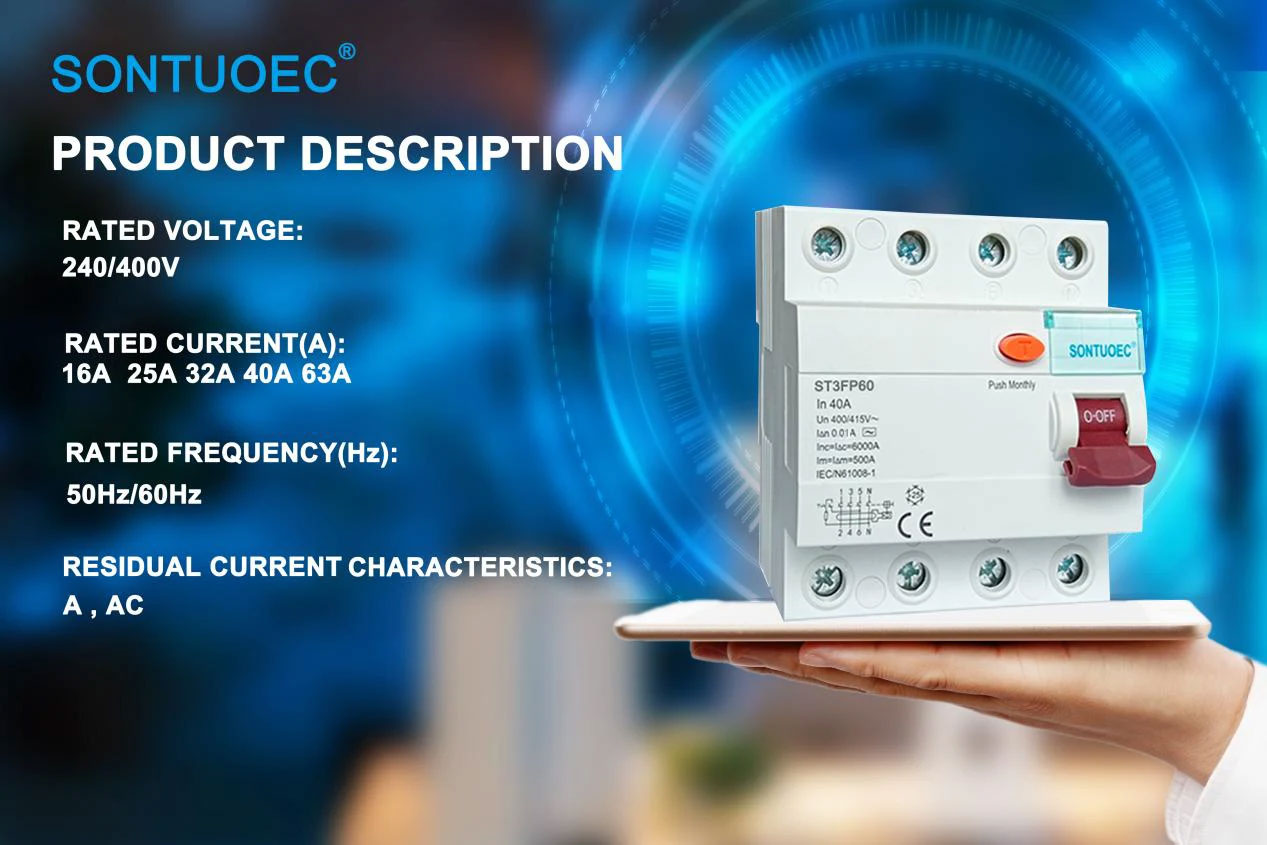

Opis proizvoda

Model:	ST3FP60
STANDARD	IEC61008-1
Karakteristike zaostale struje:	I, i
Broj pola:	2P, 4P
Nazivna struja:	16A, 25A, 32A, 40A, 63A;
Nazivni napon:	230/400V AC
Nazivna frekvencija:	50/60Hz
Nazivna preostala radna struja IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Nazivna zaostala struja mirovanja I Δno:	≤0,5IΔn
Nazivna uvjetna struja kratkog spoja Inc:	6000A
Nazivni uvjetni rezidualni kratki spoj struja IΔc:	6000A
Trajanje putovanja:	Trenutačno okidanje≤0.1Sek
Raspon preostale struje okidanja:	0,5IΔn~IΔn
Elektromehanička izdržljivost:	4000 ciklusa
Moment pričvršćivanja:	2,0 Nm

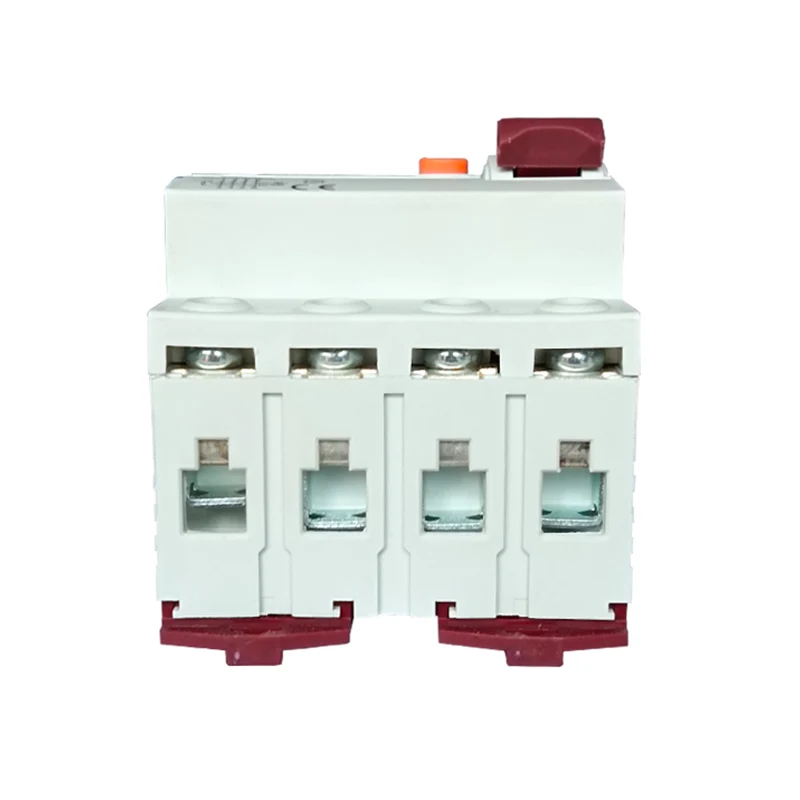

Priključni terminal:	Vijčana stezaljka Stupna stezaljka sa stezaljkom
Montaža:	Montaža na DIN šinu od 35 mm

Princip rada

Princip rada ovog prekidača temelji se na principu ravnoteže struje. U normalnim uvjetima, struje koje ulaze i izlaze iz kruga trebale bi biti jednake u liniji koja prolazi kroz opterećenje. Međutim, kada postoji greška u izolaciji u liniji ili kada ljudsko biće dođe u kontakt sa strujnim krugom, to može dovesti do curenja struje, čineći struje u krug i iz njega neuravnoteženim. U ovom trenutku, strujni transformator unutar prekidača će otkriti ovu neuravnoteženu struju i pretvoriti je u električni signal. Elektronički krug će pojačati, usporediti i obraditi ovaj signal, a kada signal dosegne unaprijed postavljeni prag, tj. kada rezidualna struja dosegne ili premaši 10 miliampera, prekidač će brzo prekinuti strujni krug.

4P 40A/10mA Residual Current Circuit Breaker

Glavne značajke

Visoka osjetljivost: može otkriti malu struju curenja (10 mA) i prekinuti strujni krug na vrijeme kako bi se spriječili električni požari i strujni udari.

Brza reakcija: nakon što se otkrije struja curenja, prekidač će prekinuti strujni krug u vrlo kratkom vremenu (obično unutar desetaka milisekundi).

Svestranost: uz osnovnu funkciju zaštite od curenja, prekidač također može imati funkcije zaštite od preopterećenja i kratkog spoja.

Jednostavan za instalaciju i održavanje: Obično ima modularni dizajn koji se lako instalira i rastavlja. U međuvremenu, njegova jednostavna unutarnja struktura olakšava održavanje i remont.
