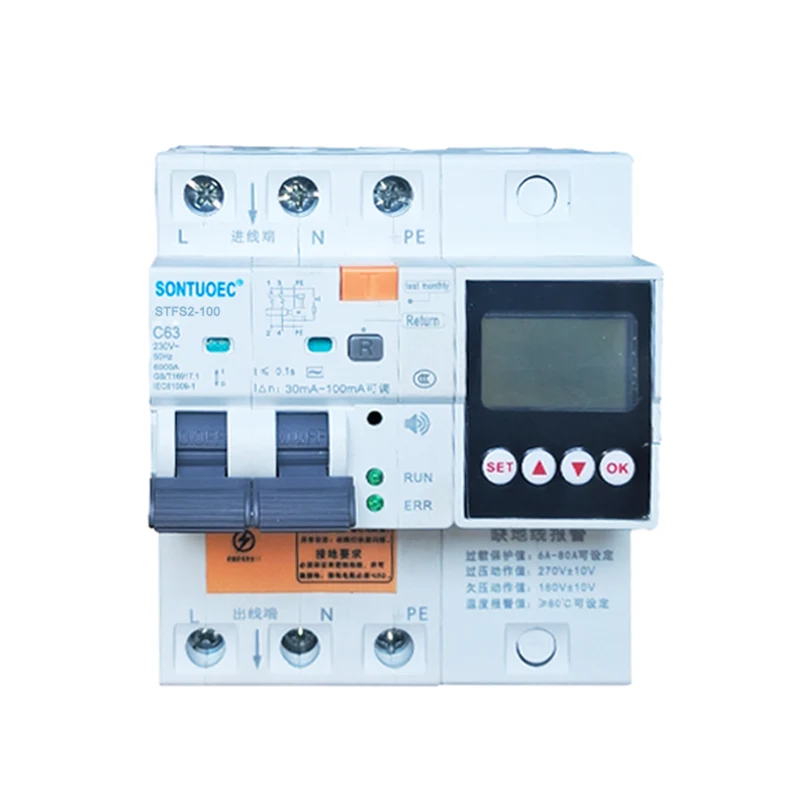

100A 2p 4p višenamjenski RCBO

STSF2-100 100A 2p 4p višenamjenski RCBO prikladan je za AC 50/60Hz, naznačen u strujnom krugu s naponom od 230V-400V i nazivnom strujom od 100A, kada osobu doživi strujni udar ili curenje električne mreže. Kada propuštanje, prenapon i podnapon dosegnu zadane vrijednosti, prekidač zaostale struje može brzo proraditi u vrlo kratkom vremenskom razdoblju i brzo prekinuti napajanje. Kada nadzorna temperatura prekidača zaostale struje dosegne zadanu vrijednost, nadzorna žica za uzemljenje nije spojena. Kada je spojen, proizvod emitira zvuk alarma kako bi zaštitio sigurnost osoblja i električne opreme i može izbjeći Spriječite oštećenje opreme uzrokovano prenaponom u električnoj mreži. Ima preopterećenje, kratki spoj, curenje, prenapon Funkcije zaštite od preniskog napona i previsoke temperature također se mogu koristiti za povremeno uključivanje i isključivanje električnih uređaja u normalnim okolnostima Rasvjetni krugovi, posebno prikladni za industrijske i komercijalne distribucijske sustave rasvjete. Proizvod ima mali volumen, kompaktnu strukturu i bolju isplativost od drugih sličnih proizvoda. Ima lijep izgled, Visoka prekidna sposobnost čini ga dobrim izborom za distribuciju električne energije u kućanstvu. Ovaj proizvod je u skladu sa standardima GB/T 16917.1 i IEC 61009-1 i dobio je CE certifikat.

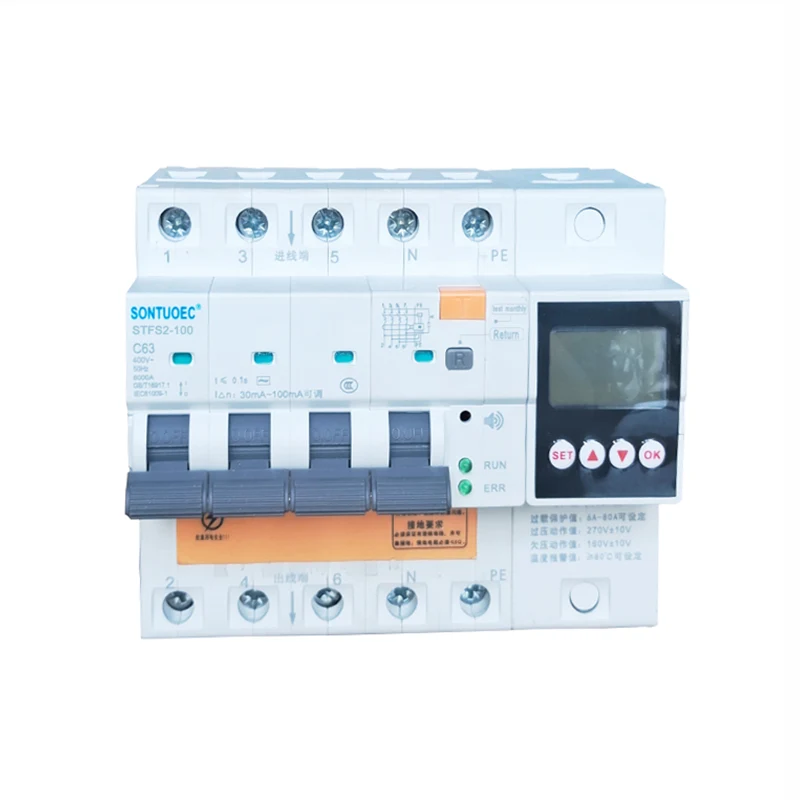

Model:STFS2-100

Pošaljite upit

Opis proizvoda

Model	STFS2-100 Električni tip
Karakteristike rezidualne struje	AC
Standard	IEC/EN 61009-1
Nazivna osjetljivostl△n	0,03,0,1,0,3
stup br	Pol: 1P+N+PE; 3P+N+PE
Nazivna struja (A)	6A,10A,16A,20A,25A,32A, 40A,63A,80A,100A
Nazivni napon (V)	240/415V; 230/400V
Nazivna preostala pogonska struja	10ma,30ma,100ma,300ma,500ma
Nazivni uvjetni preostali kratki spoj trenutni	6KA
Elektromahanička izdržljivost	preko 4000 ciklusa
FUNKCIJA:	zaštita od curenja, Zaštita od struje preopterećenja, zaštita od kratkog spoja, zaštita od podnapona, zaštita od prenapona, Nazivna struja/napon podesiv, Zaštita od temperature, Alarm za ulazak vode i tako dalje.

TEMPERATURA OKOLNOG ZRAKA:

1. Temperatura okolnog zraka ne smije biti niža od -5 1C, ne viša od +40 C, a prosječna dnevna vrijednost ne smije biti veća od +35 C.

2. Nadmorska visina: Nadmorska visina mjesta postavljanja ne smije prelaziti 2000 m.

3.Atmosferski uvjeti

Zrak je čist, a pri maksimalnoj temperaturi od +40 'C relativna vlažnost zraka nije visoka više od 50%. Viša relativna vlažnost dopuštena je pri nižim temperaturama, kao što je +20 C,

Relativna vlažnost zraka ne smije prelaziti 90%. Zbog povremene umjerene kondenzacije uzrokovane temperaturnim promjenama, potrebno je obratiti pozornost na poduzimanje odgovarajućih mjera.

4. Kategorija instalacije Kategorije instalacije su lI i III

Struja i broj polova

100A: Ovo označava da je RCBO ocijenjen na 100 ampera. Nazivna struja je maksimalna vrijednost struje koju prekidač može kontinuirano podnositi bez pregrijavanja ili oštećenja.

2p, 4p: "p" ovdje označava broj polova, tj. broj faza kruga na koje se prekidač može spojiti. 2p znači da se prekidač može spojiti na dvije faze kruga (obično Fire i Zero), dok 4p znači da se može spojiti na četiri faze kruga (obično trofazni Fire i Zero).

Višenamjenski

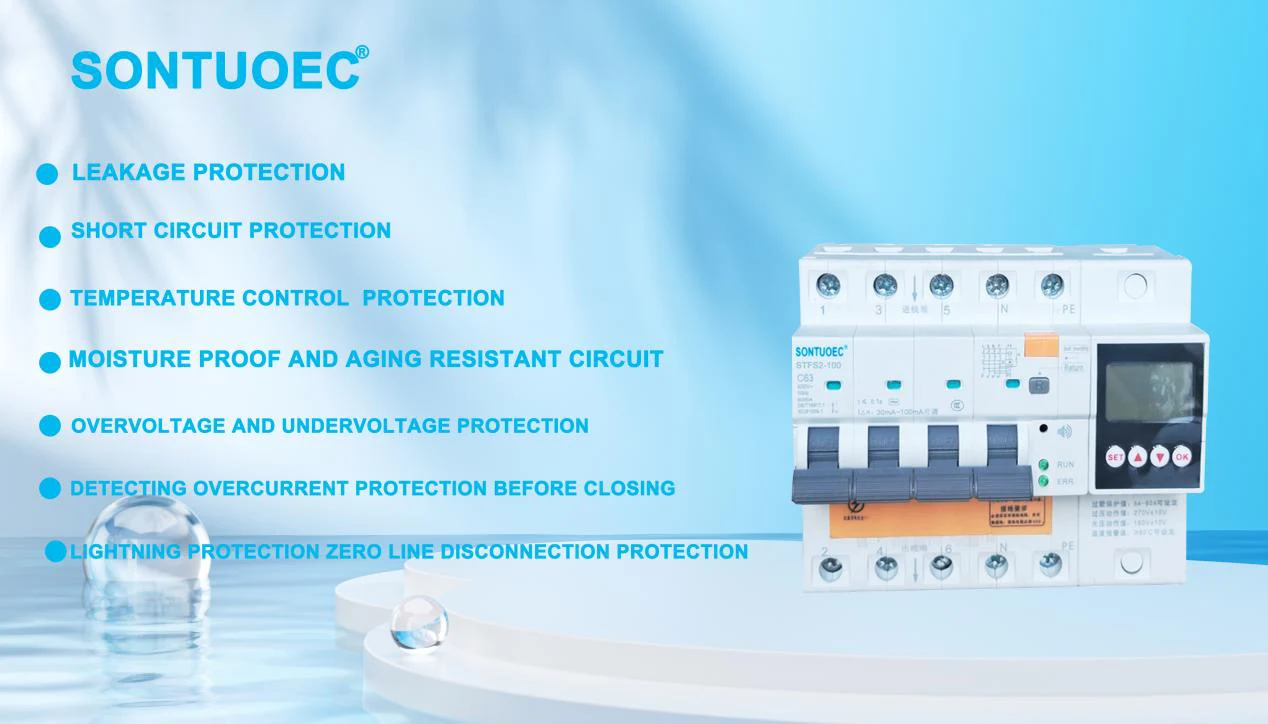

Višenamjenski označava da je ovaj 100A 2p 4p višenamjenski RCBO opremljen raznim zaštitnim funkcijama. Uz osnovnu zaštitu od preopterećenja i kratkog spoja, također može pružiti zaštitu od propuštanja, zaštitu od podnapona, zaštitu od prenapona i tako dalje. temperaturna zaštita，Alarm za ulazak vode，Podesiva struja i napon。Ove zaštite omogućuju RCBO-u da pruži sveobuhvatniju zaštitu za krugove i opremu.

100A 2p 4p Multifunctional RCBO

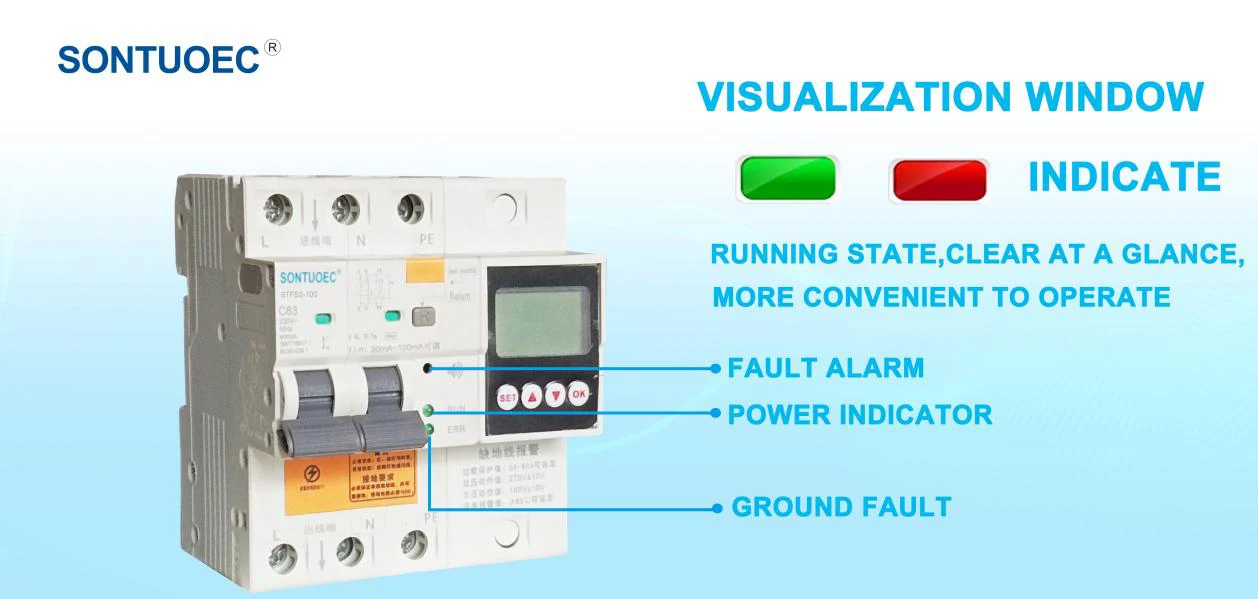

Upozorenje!

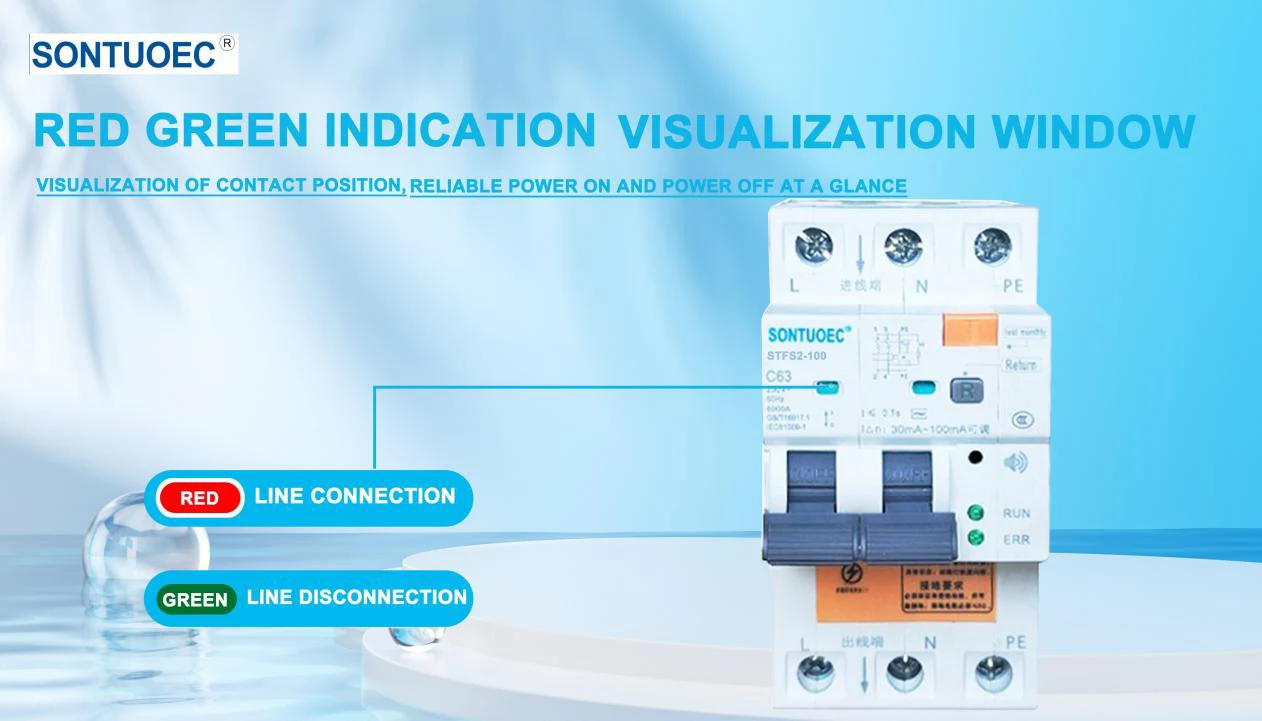

Upozorenje normalno stanje: uključeno zeleno svjetlo;

Nenormalno stanje: Svjetlo je isključeno

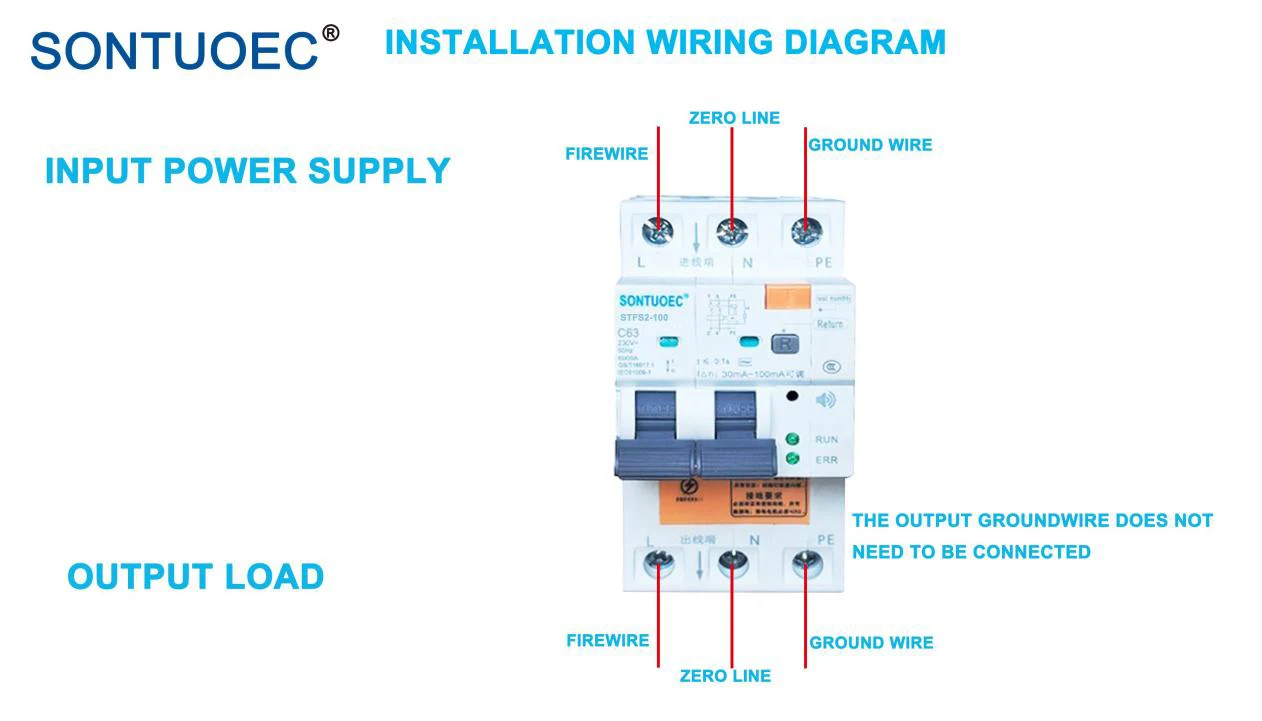

Zahtjevi za uzemljenje:

Potrebno je osigurati da postoji ulazna žica za uzemljenje i žica za uzemljenje, a otpor uzemljenja mora biti s 5Q!

Scenarij primjene

Budući da RCBO ima različite zaštitne funkcije, često se koristi u krugovima koji zahtijevaju osobnu sigurnost, kao što su električni krugovi za rasvjetu, slabo napajanje i električni uređaji u domovima i na javnim mjestima. Ova mjesta često karakteriziraju voda i vlaga, što može lako uzrokovati nesreće s curenjem. Osim toga, RCBO se također može koristiti u industrijskim električnim sustavima gdje je ljudska sigurnost preduvjet, kao što su krugovi za kontrolu perifernog svjetla, radarski sustavi i instrumenti za geološka istraživanja.
