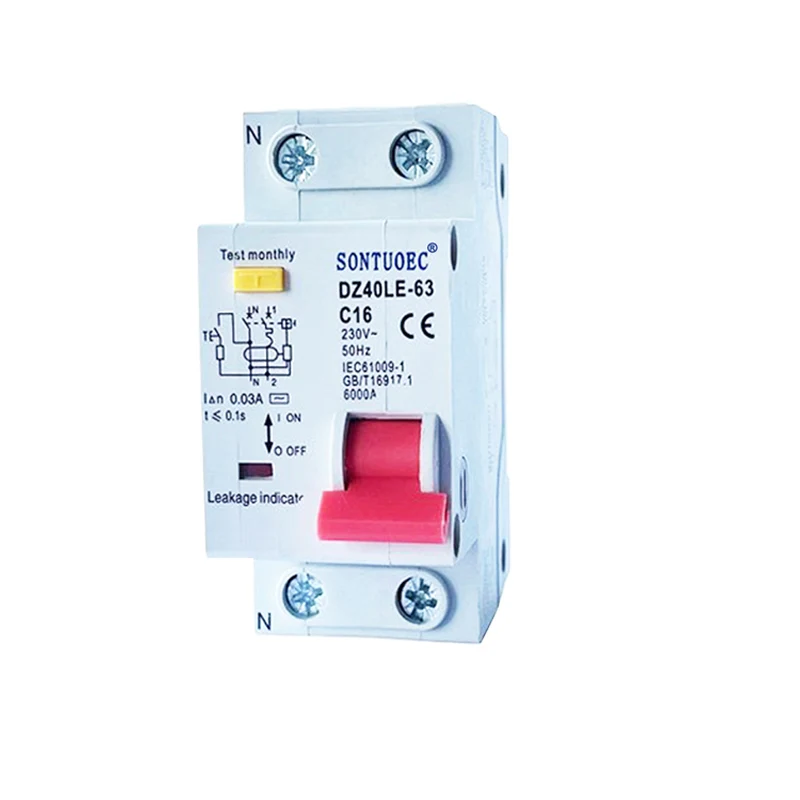

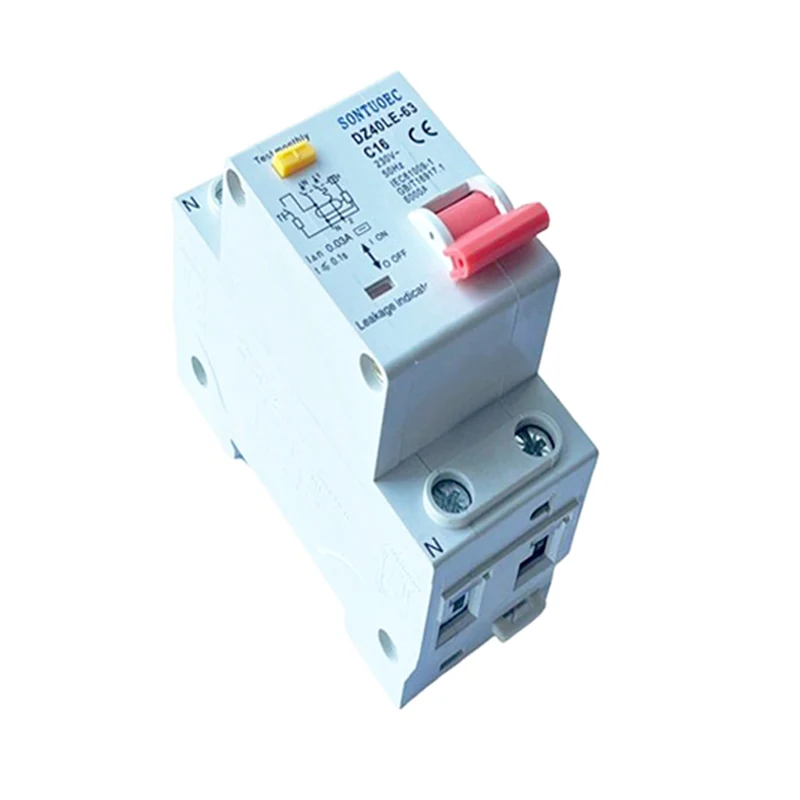

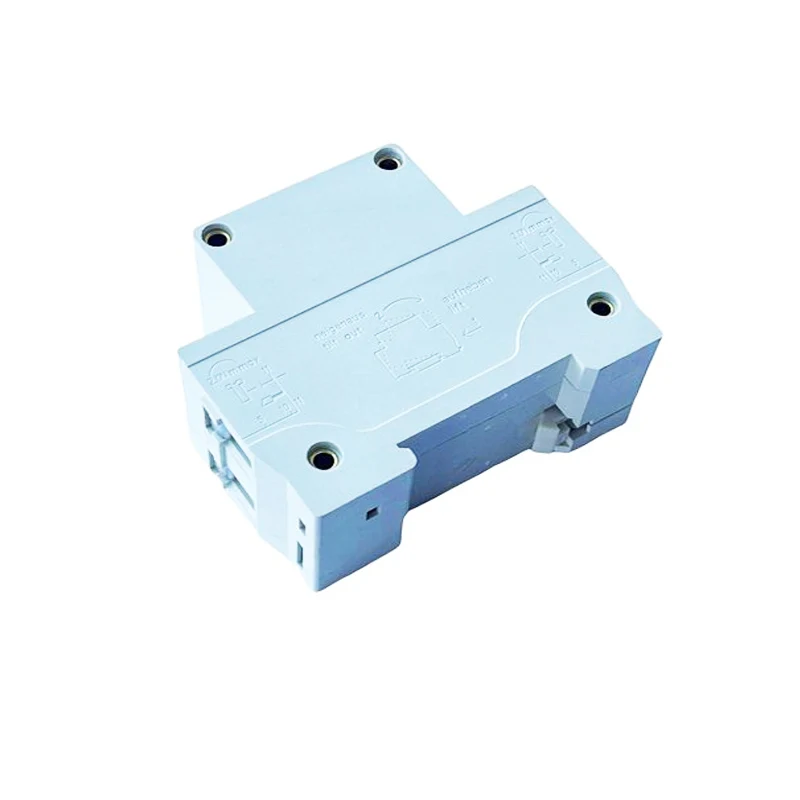

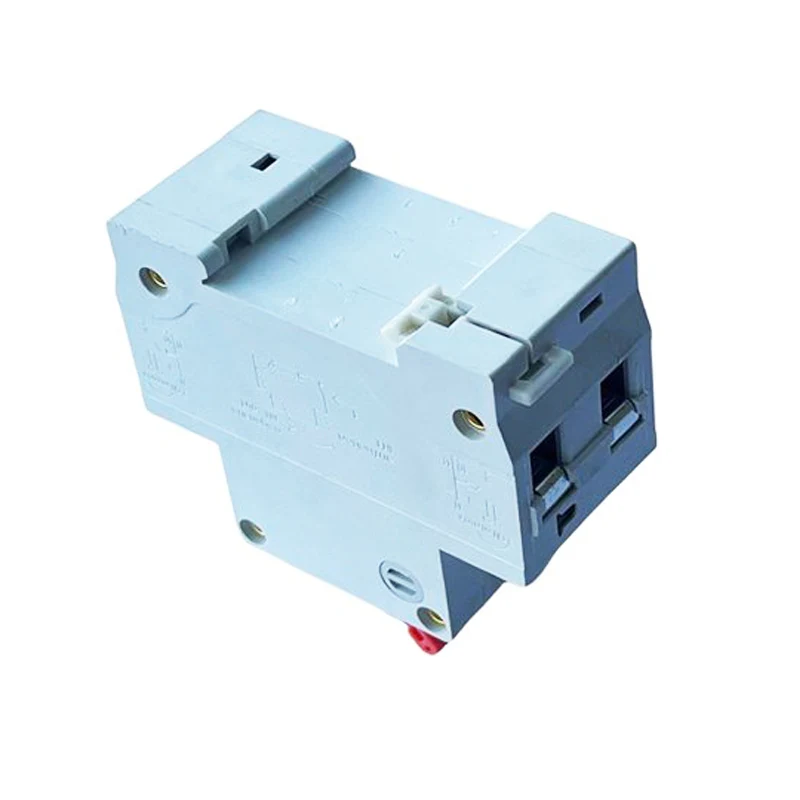

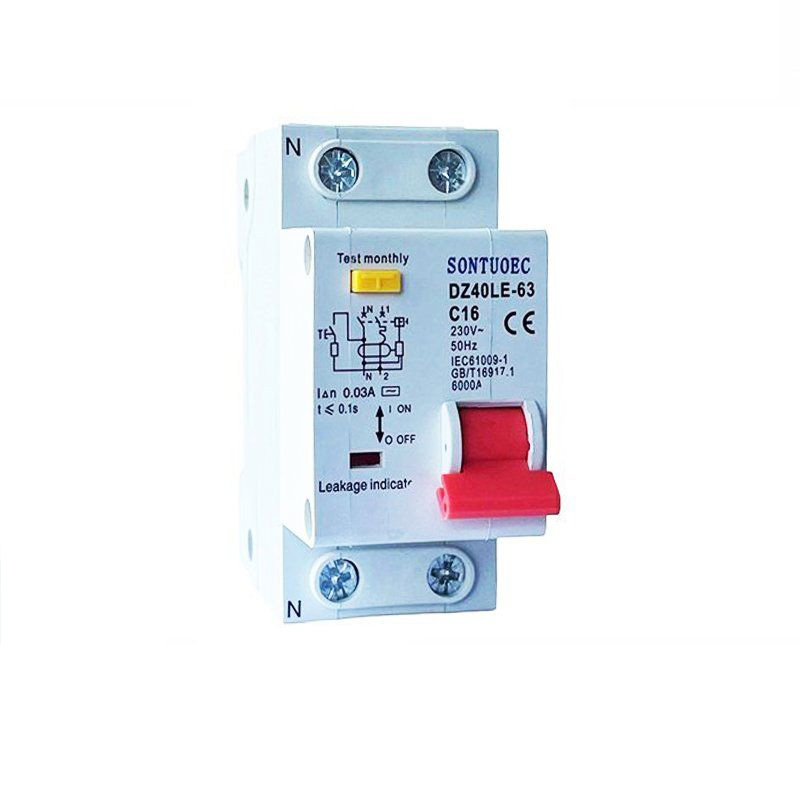

2p 1p+n prekidač zaostalog kruga sa zaštitom od prekomjerne struje

Načelo djelovanja

Načelo rada 2p 1p+N prekidača zaostalog kruga sa zaštitom od prekomjerne struje temelji se na vektorskom zbroju struja i elektromagnetskom principu. Kad struje na L (vatri) i N (nula) linija u krugu nisu jednake veličine, vektorski zbroj struja na primarnoj strani kruga transformatora nije nula, što stvara inducirani napon u sekundarnom bočnom zavojnici. Ovaj inducirani napon dodaje se elektromagnetskom releju, stvarajući struju pobude koja stvara obrnutu silu demagnetizacije. Kada struja greške dosegne vrijednost radne struje RCBO -a, ova obrnuta demagnetizirajuća sila uzrokovat će da se armatura unutar elektromagnetskog releja odvoji od jarma, gurajući mehanizam rada da djeluje i odreže krug struje greške.

Značajke i prednosti

Multifunkcionalna zaštita: 2P RCBO kombinira zaostalu struju zaštite i zaštite od prekomjerne struje, koje mogu u potpunosti zaštititi sigurnost krugova i opreme.

Visoka pouzdanost: Usvajanje naprednih elektroničkih komponenti i mehanizma za isključivanje, ima veliku pouzdanost i sigurnost.

Fleksibilna konfiguracija: 2-polni dizajn omogućava istodobnu zaštitu 1-fazne snage i nula, pogodne za različite složene električne sustave.

Jednostavno za ugradnju i održavanje: razumni konstrukcijski dizajn, jednostavan za ugradnju, a istovremeno je lako provoditi održavanje i remont.

Odabir i instalacija

Odabir: Kada odaberete vrstu, treba se temeljiti na nazivnom naponu, nazivnoj struji, kapacitetu lomljenja kratkog spoja i struji djelovanja propuštanja kruga i drugih parametara. Istodobno, treba uzeti u obzir i broj stupova i broj trenutnih krugova RCBO -a kako bi zadovoljili potrebe zaštite kruga.

Instalacija: 2P RCBO treba ugraditi na suho, ventilirano mjesto bez korozivnog plina i bez opasnosti od eksplozije. Instalacija bi trebala osigurati da je ožičenje ispravno i pouzdano, radni mehanizam je fleksibilan i pouzdan, a instalacija slijedi relevantne standarde i kodove.
