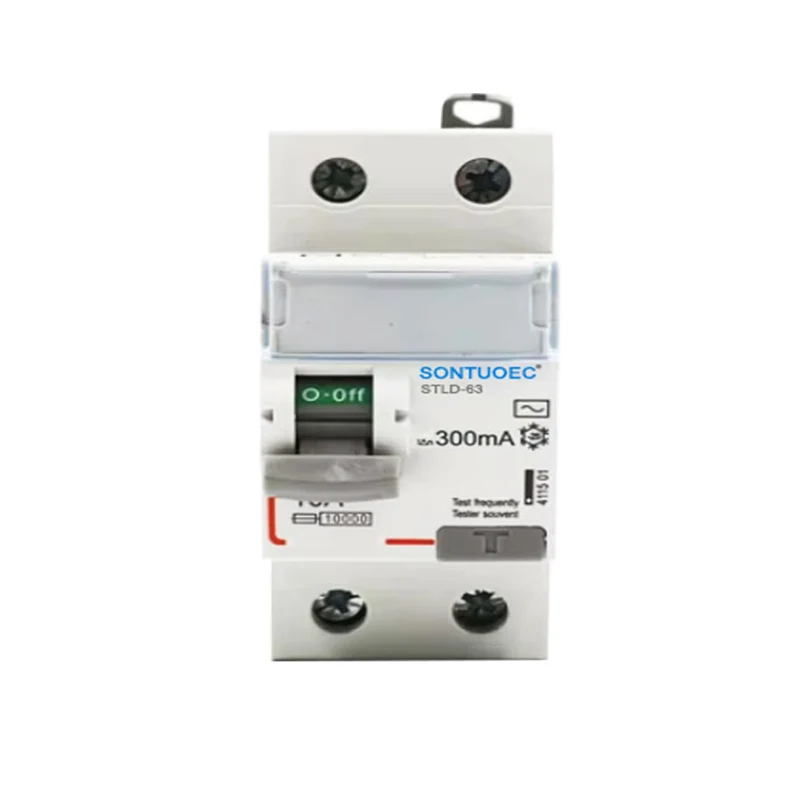

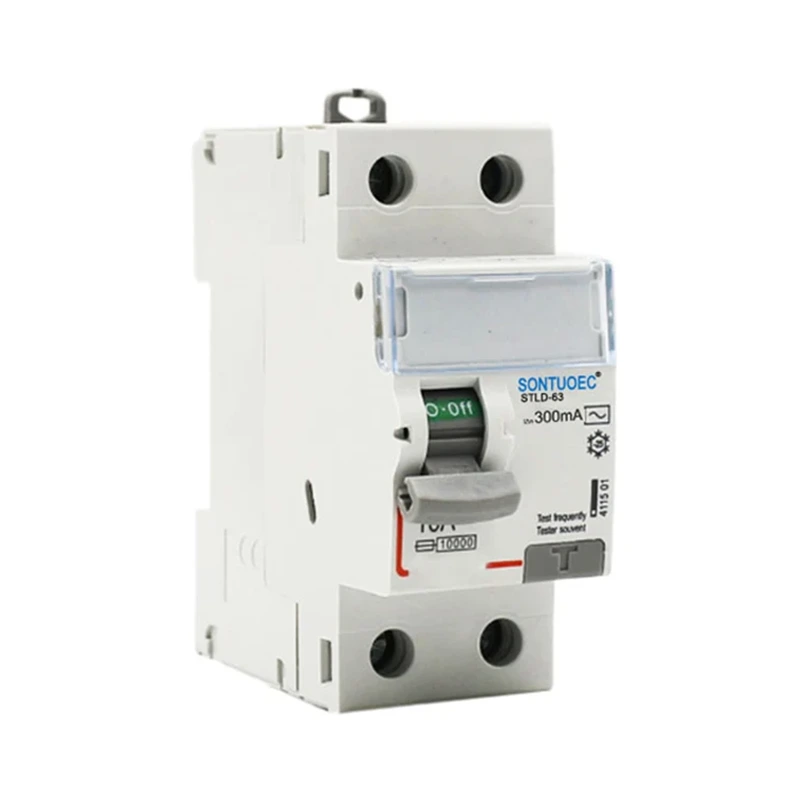

2P 63A/30Ma RCD AC tip

Načelo rada 2P 63A/30MA RCD AC tipa temelji se na transformatoru zaostale struje. Kada se u električnom sustavu pojavi neuravnotežena struja (tj. Propuštanje), transformator zaostale struje otkriva ovu neuravnoteženu struju i stvara magnetski tok proporcionalan struji curenja. Ovaj magnetski tok pokreće mehanizam unutarnjeg otpuštanja RCD -a, zbog čega je RCD brzo prekinuo napajanje.

Pošaljite upit

Opis proizvoda

Model:	Elektro-magnetski tip; Elektronički tip
STANDARD	IEC 61008-1
Preostale karakteristike struje:	I, i

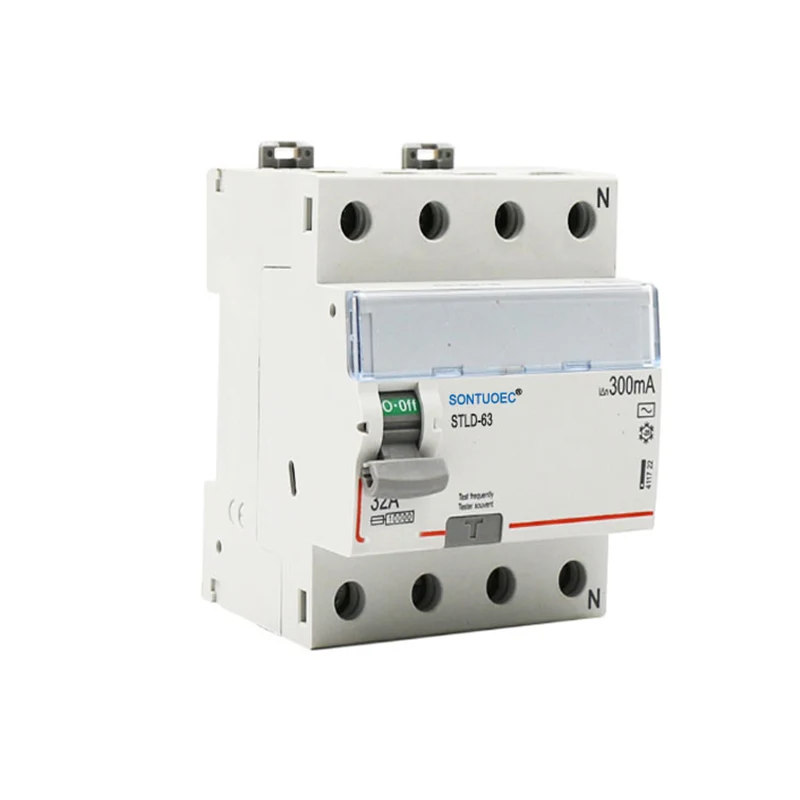

Pole br.:	2p, 4p
Ocijenjena struja:	16a, 25a, 32a, 40a, 63a;
Ocijenjeni napon:	230/400V AC
Ocijenjena učestalost:	50/60Hz
Ocijenjena preostala operativna struja IΔN:	10ma, 30ma, 100mA, 300ma, 500mA
Ocijenjena preostala neoperativna struja I Δno:	≤0,5iΔN
Ocijenjena uvjetna struja kratkog spoja Inc:	6000a
Ocijenjeni uvjetni zaostali kratki spoj struja IΔC:	6000a
TRAJANJE TRUKA:	Trenutačno tripping≤0.1sec
Preostalo strujne raspon strujanja:	0,5iΔn ~ iΔN
Elektro-mehanička izdržljivost:	4000 ciklusa
Zakretni moment za pričvršćivanje:	2,0nm
Priključni terminal:	Terminalni terminal s vijcima s stezaljkom

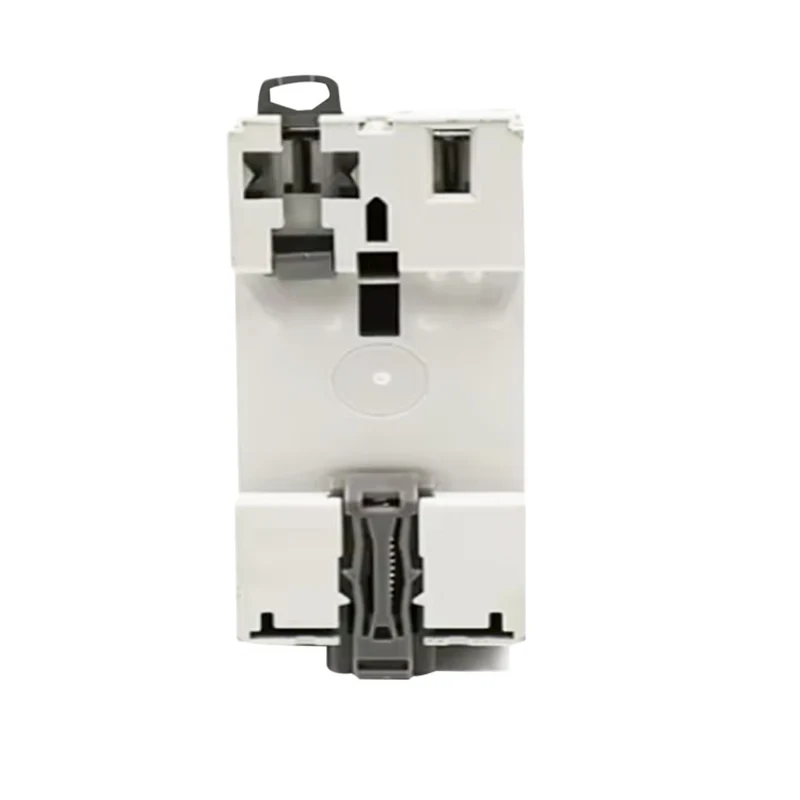

Montaža:	35 mm ugradnje din željeznice

Osnovni koncept

 2p: Označava da je ovaj RCD (preostala struja) bipolarni prekidač, tj. Može istovremeno kontrolirati isključenje dviju linija. Ovaj se dizajn obično koristi tamo gdje se i fazne i nula linije trebaju istovremeno odsjeći kako bi se osiguralo da se krug može u potpunosti odsjeći u slučaju curenja ili greške, sprečavajući sigurnosne nesreće poput struje ili električnih požara.

 63A: Označava da je RCD ocijenjen na 63 ampera. Označena struja je maksimalna struja koju RCD može kontinuirano nositi bez uzrokovanja pregrijavanja ili oštećenja. U praktičnim primjenama treba odabrati odgovarajuću nazivnu struju u skladu s opterećenjem električnog sustava.

 30ma: Označava da je struja akcije propuštanja ovog RCD -a 30 Ma. Struja akcije istjecanja je minimalna vrijednost struje pri kojoj RCD otkriva struju curenja i pokreće radnju. Kad struja curenja u električnom sustavu premaši ovu vrijednost, RCD će brzo prekinuti napajanje kako bi zaštitio osobnu sigurnost i spriječio nesreće poput električnih požara.

 RCD: Uređaj zaostale struje je električni sigurnosni uređaj koji se koristi za otkrivanje zaostale struje (tj. Struje curenja) u električnom sustavu i odsjeći napajanje. Naširoko se koristi u različitim niskim naponskim električnim sustavima kako bi se osigurala sveobuhvatna zaštita električne opreme i osoblja.

 Vrsta izmjenične struje: Označava da je ovaj RCD prikladan za izmjenične struje (AC) sustave. Naizmjenična struja (AC) uobičajeni je način prijenosa električne energije i karakterizira ga periodične promjene u smjeru napona i struje u usporedbi s izravnom strujom (DC). Stoga, pri odabiru RCD -a, odgovarajući model treba odabrati na temelju vrste električnog sustava (AC ili DC).

1. Osiguravanje zaštite od greške/curenja zemlje i funkcije izolacije

2. Stručnjaka kratkog spoja izdržava kapacitet

3. Primjenjivo na priključak sa sabirnicom Terminal i Pin/Fork tipa

4. Opremljeni terminalima zaštićenih prstom

5. Automatski isključite krug kada se dogodi struja/curenje zemlje i prelazi nazivni osjetljivost

6. Neovisan napon napajanja i linijskog napona, a bez vanjskih smetnji, fluktuacija napona. ---------- VELIČINA VELIČINA ZIZA (35 mm spojni kabel)

2P 63A/30mA RCD AC Type
