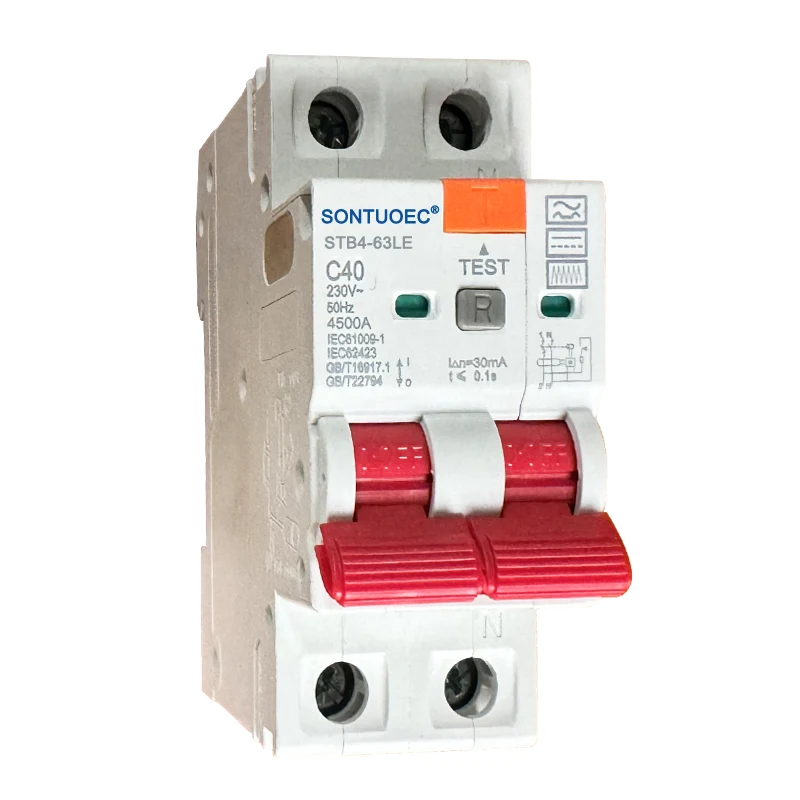

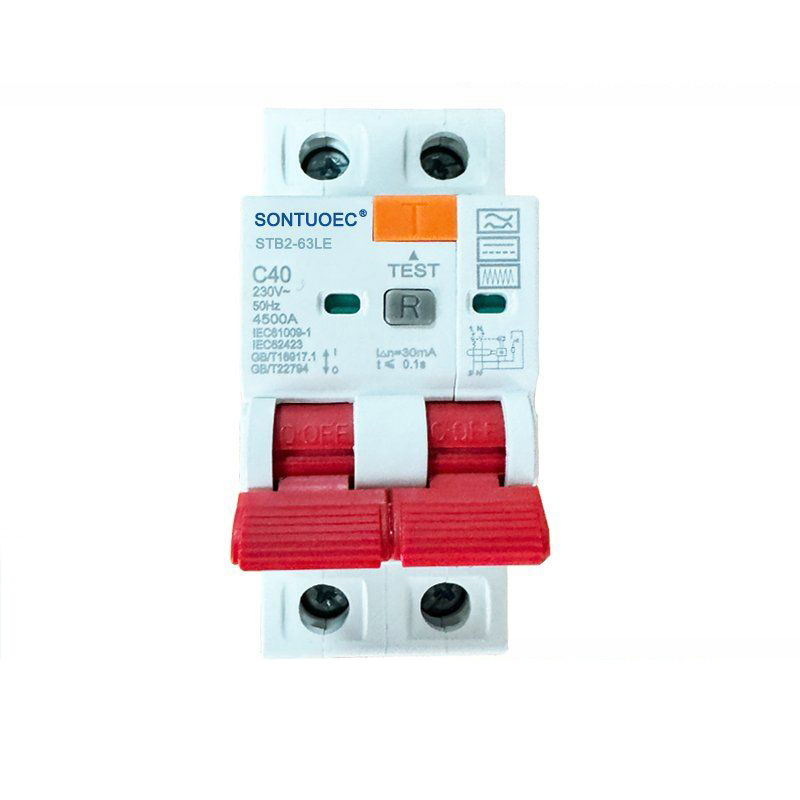

2P RCBO B tip

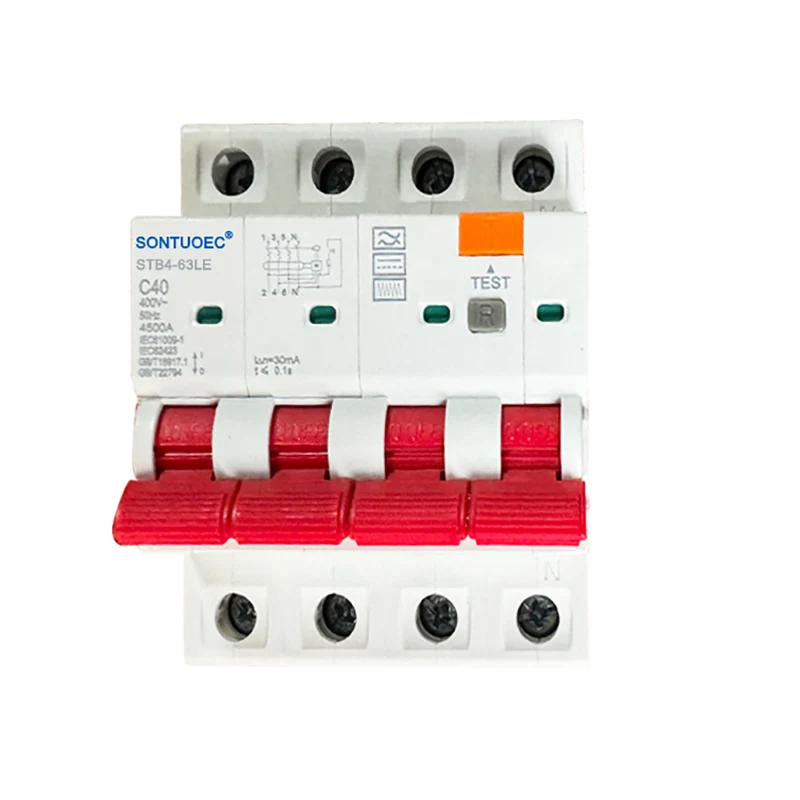

2P RCBO B tip je prekidač zaostale struje sa zaštitom od prekomjerne struje (prekidač zaostale struje sa zaštitom od preopterećenja), može kontrolirati isključenje vatrene linije 2p (L1) i nulte linije (N); i 4p (L1, L2, L3) i nulte linije (N). Vrsta ”obično se odnosi na određenu vrstu ili specifikaciju prekidača, koji može uključivati radne karakteristike, nazivnu struju, nazivni napon i druge parametre prekidača.

Model:STB2-63LE

Pošaljite upit

Opis proizvoda

	Standard	Jedinica	IEC/EN 61009-1 i IEC/EN62423
Električni značajke	Način		Elektronički tip
	Tip (valni oblik zemlje propuštanje osjetilo)		B
	Termo-magnetsko oslobađanje karakterističan		B, C, D
	Ocijenjena struja LN	A	6,10,16,20,25,32,40; 63,80A
	Poljaci	P	1p+n, 3p+n
	Ocijenjeni napon ue	V	AC 230, 400
	Ocijenjena osjetljivost i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Ocijenjeno ostatak izrade i razbijanje Kapacitet l △ m	A	500
	Ocijenjeni kapacitet kratkog spoja ICN	A	6000
	Vrijeme prekida pod i △ n	S	≤0.1
	Ocijenjena učestalost	Hz	50/60
	Ocijenjeni impuls sa Napon (1,2/50) UIMP	V	4000
	Dielektrični test napon na ind.freq za 1min	kv	2
	Izolacijski napon UI	V	250
	Stupanj zagađenja		2
Mehanički značajke	Električni život		4000
	Mehanički život		10000
	Indikator struje greške		DA
	Stupanj zaštite		IP20
	Temperatura okoline (s dnevnim prosjekom 45 ° C)	ºC	-5 ~+40 (posebna prijava molimo pogledajte Ispravljanje kompenzacije temperature)
	Temperatura skladištenja	ºC	-25 ~+70
Montaža	Terminalni tip priključka		Sabirnice/tipka za kabel/tipka/U-tip autobusna traka
	Veličina terminala gornji/donji dio za kabel	mm2	25
	Veličina terminala gornji/donji dio za kabel	Awg	18-5
	Veličina terminala gornji/donji dio za autobusna traka	mm2	25
	Veličina terminala gornji/donji dio za autobusna traka	Awg	18-3
	Montaža		Na DIN Rail EN 60715 (35 mm) pomoću sredstava uređaja za brze isječke
	Spoj		Vrh

Glavne značajke i parametri

Karakteristike djelovanja: 2P 4P RCBO B tip ima funkciju zaštite zaostale struje, kada zaostala struja (tj. Struja curenja) u krugu dosegne unaprijed postavljenu vrijednost, prekidač kruga će brzo djelovati kako bi se prekinuo kako bi se spriječila električni udarci i električni požari.

Označena struja: Ovisno o specifičnom modelu i specifikacijama, nazivni raspon struje od 2p 4p RCBO B tip može varirati, ali obično uključuje širok raspon specifikacija kao što su 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A i tako dalje.

Nazivni napon: 2P 4P RCBO B tip obično je ocijenjen na 240 V AC za domaće i komercijalno električno okruženje.

Ocijenjena frekvencija: Označena frekvencija ovog prekidača obično je 50/60Hz, što odgovara učestalosti napajanja napajanja u većini zemalja i regija.

Ocijenjeni kapacitet kratkog spoja: 2P 4P RCBO B tip ima visoku ocjenu kapaciteta kratkog spoja, poput 6KA ili 10KA, koji je u stanju izdržati velike trenutne šokove bez oštećenja u slučaju kvara kratkog spoja.

Struja akcije propuštanja: struja akcije propuštanja ovog prekidača obično je 30mA ili manje, što ispunjava zahtjeve Međunarodne elektrotehničke komisije (IEC) i relevantnih nacionalnih standarda i može učinkovito zaštititi osobnu sigurnost.

RCBO se uglavnom koristi u AC 50Hz (60Hz), nazivni napon 230/400V, naziva struja 6A do 40A distribucijskog sustava niskog napona. RCBO je jednak MCB+RCD funkciji; Koristi se za zaštitu električnog udara i ljudsku zaštitu od neizravnog kontakta, zaštitu električne opreme kada ljudsko tijelo koje dodiruje struju struje električne energije ili električne mreže prelazi propisanu vrijednost, te preko opterećenja i zaštite kratkog spoja; To može biti i operater nefrekventnih sustava u krugu, koji se divljački koristi u stambenom i komercijalnom okrugu. U skladu je sa standardnim IEC61009-1.

Primjena i instalacija

Primjena: 2P 4P RCBO B tip je prikladna za zaštitu krugova raspodjele energije koji zahtijevaju istodobnu kontrolu i vatre i nula žica, poput rasvjete, utičnice, klima uređaja i drugih krugova u domaćim, komercijalnim, industrijskim i drugim mjestima.

Instalacija: prekidač obično prihvaća simetrično ugradnju ili postavljanje ploče, što je prikladno za brzo ugradnju i uklanjanje u okviru za distribuciju ili distribucijsku kabinetu.

Ožičenje: 2P 4P RCBO B tip je fleksibilan u ožičenju i može se povezati s trofaznim troživim, trofaznim četvero-živim ili jednofaznim krugovima. Pri oživljavanju osigurajte da su vatre, nula i zemaljske žice pravilno spojene kako bi se izbjegao rizik od električnog udara i električnog požara.
