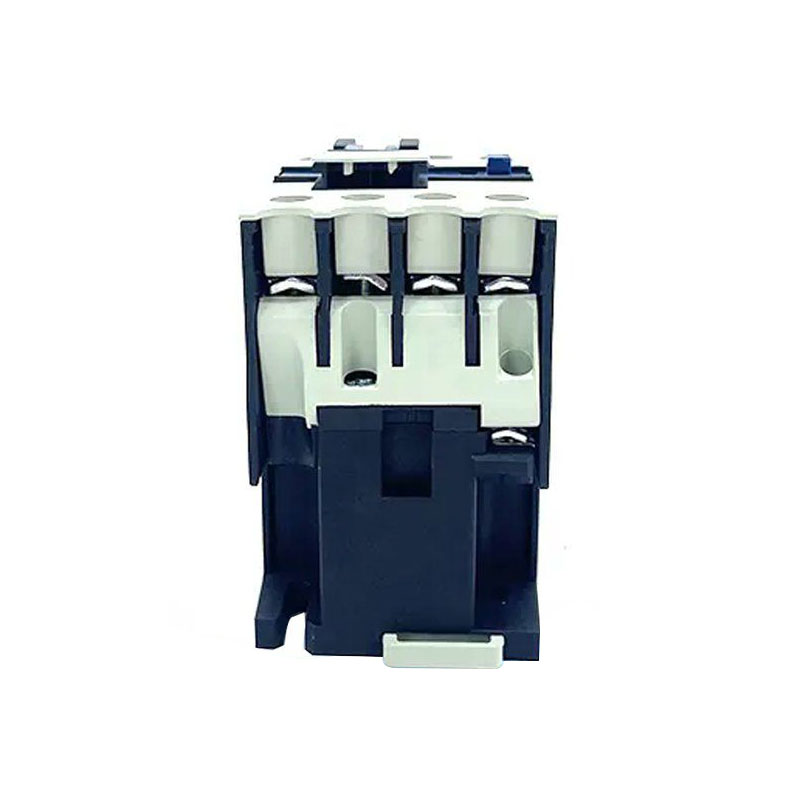

3 Pola AC kontakt

3 Pola AC kontakt je AC kontaktor s tri neovisna kontakta (ili stupova), od kojih svaki kontrolira jednu fazu trofaznog elektroenergetskog sustava. Njegova glavna funkcija je daljinsko upravljanje pokretanjem, zaustavljanjem i preokretom trofaznih motora ili drugih trofaznih opterećenja. Kontroliranjem uključivanja i isključivanja ova tri kontakta može realizirati vezu i isključenje trofaznog kruga, kontrolirajući tako radni status električnog opterećenja.

Pošaljite upit

Opis proizvoda

Model	Kapacitet 2 faze Sqirlel-								Ocijenjena struja grijanja 1. (a)
	Ocijenjena snaga (KW)				Ocijenjena operativna struja (a)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Načelo strukture i rada

Struktura:

Elektromagnetski sustav: uključuje komponente poput zavojnica, jezgara itd., Koje se koriste za stvaranje magnetskog toka za pokretanje otvaranja i zatvaranja kontaktnog sustava.

Kontaktni sustav: uključujući glavni kontakt i pomoćni kontakt. Glavni kontakt koristi se za nošenje visoke struje, a pomoćni kontakt koristi se za ostvarivanje prijenosa i povratnih informacija kontrolnih signala.

Uređaj za gašenje luka: Koristi se za gašenje luka koji se generira kada je kontakt isključen kako bi se zaštitio kontakt od oštećenja.

Školjka: Koristi se za zaštitu unutarnjih komponenti od vanjskog okruženja.

Princip rada:

Kad se zavojnica energizira, željezna jezgra stvara magnetizam i privlači kontaktni sustav da se zatvori, čineći trofazni krug otvorenim.

Kad se zavojnica odgurne, željezna jezgra gubi svoj magnetizam, a kontaktni sustav se odvaja pod djelovanjem opruge kako bi se isključila trofazni krug.

Treće, aplikacija i izbor

Prijave:

Kontaktor od 3 Pola naširoko se koristi u industrijskoj automatizaciji, elektroenergetskom sustavu i automatizaciji zgrade.

Može se koristiti za kontrolu operacija poput pokretanja, zaustavljanja i preokreta trofaznih motora.

Također se može koristiti za realizaciju daljinskog upravljanja i zaštite elektroenergetskog sustava.

Izbor:

Prilikom odabira 3 -pol AC kontaktora treba uzeti u obzir faktori kao što su nazivni napon, nazivna struja i vrsta opterećenja elektroenergetskog sustava.

Stručna ocjena treba biti veća ili jednaka maksimalnoj radnoj struji opterećenja.

Ocjena napona treba prilagoditi razini napona u sustavu napajanja.
