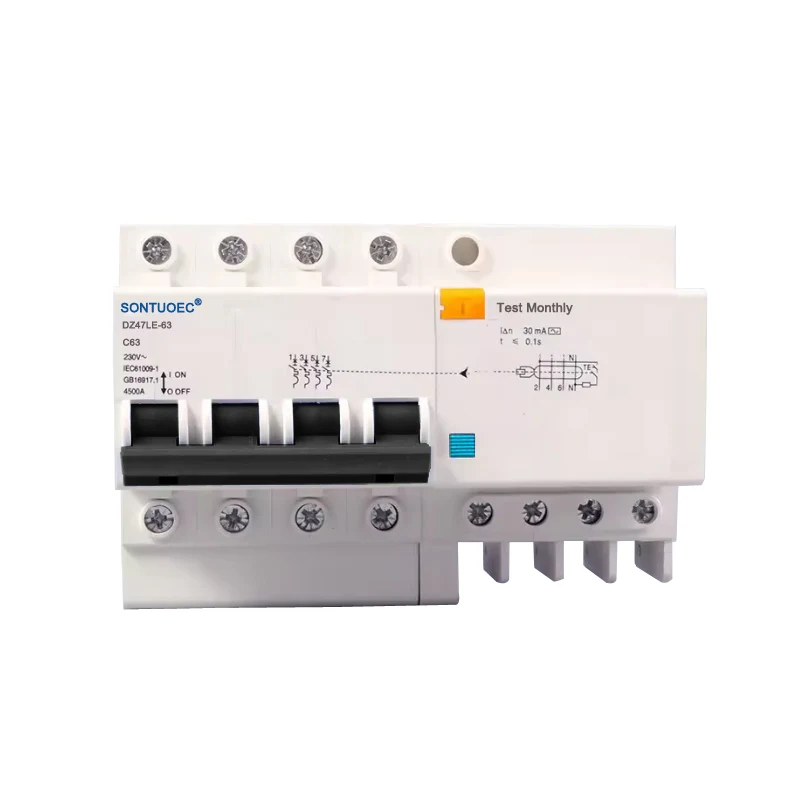

4p RCBO AC tip

4P RCBO AC tip je prekidač za 4-polni krug koji kombinira funkcije zaštite zaostale struje i zaštite od prekomjerne struje, posebno dizajnirane za izmjenične struje (AC). Može automatski odsjeći napajanje kada se u krugu otkrije zaostala struja (tj. Struja curenja) kako bi se spriječile električne požare i osobne nesreće u električnom udarcu. Istodobno, ima i funkciju zaštite od prekomjerne struje koja može automatski odsjeći napajanje u slučaju preopterećenja ili kratkog spoja u krugu kako bi se zaštitila sigurnost kruga i opreme.

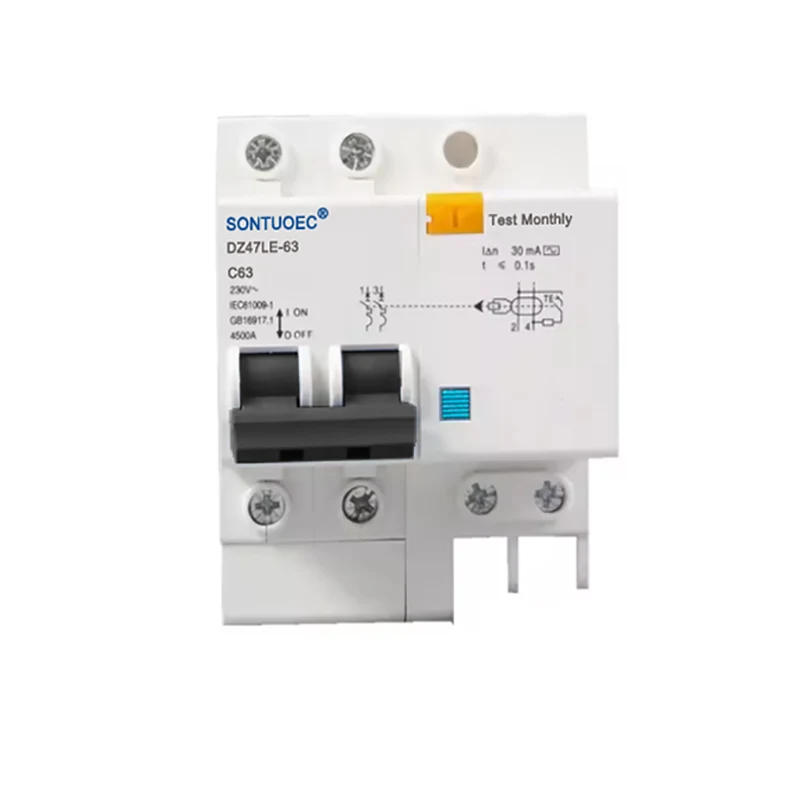

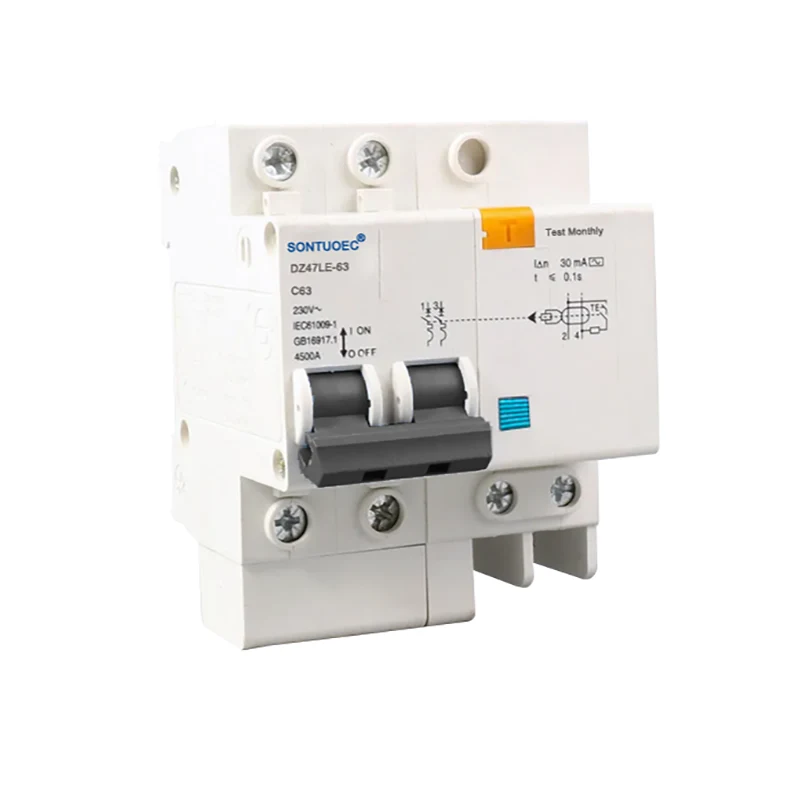

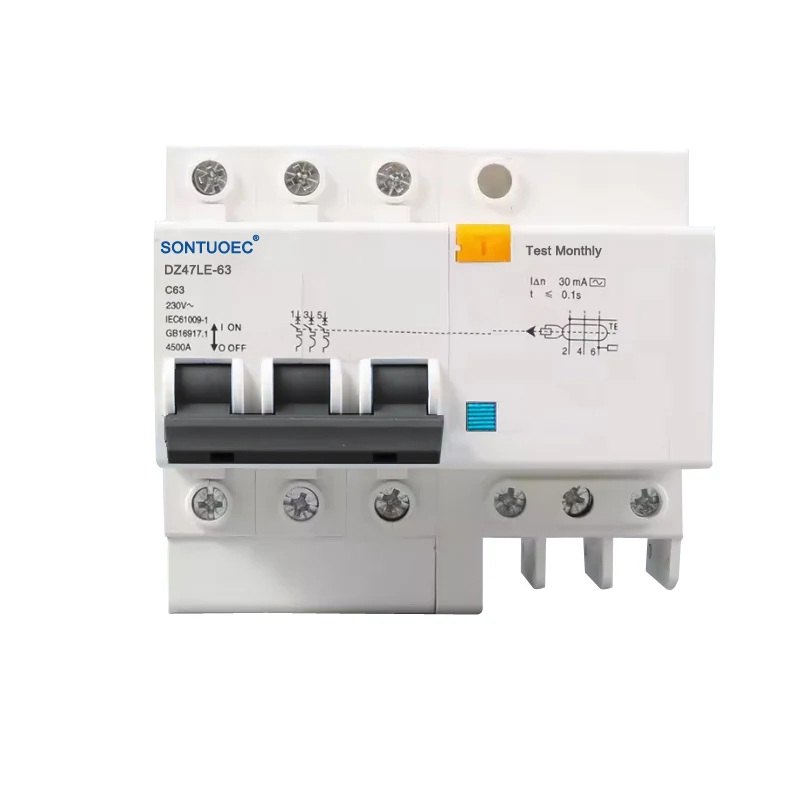

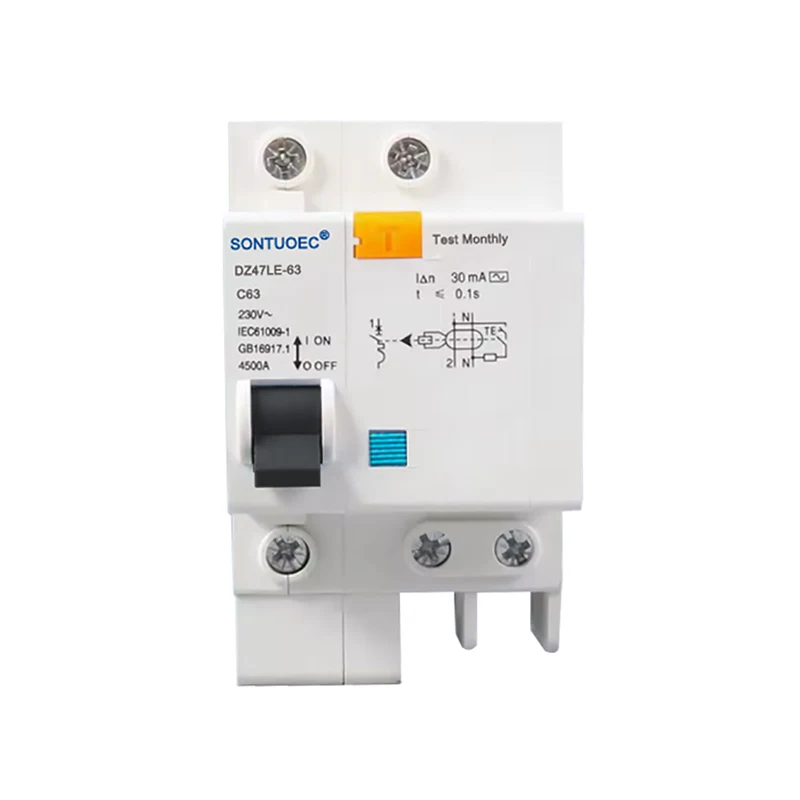

Model:DZ47LE-63

Pošaljite upit

Opis proizvoda

ime	Prekinik zaostalog kruga sa zaštitom od prekomjerne struje
značajke	Zaštita od preopterećenja/ kratki spoj/ propuštanje
STAL	1p/2l, 2p/2L, 3p/3l, 3p/4L 4P/4L
Razbijanje kapaciteta	3ka, 4,5ka, 6Ka
Ocijenjena struja (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Ocijenjena preostala operativna struja:	10ma, 30ma, 100mA, 300ma, 500mA
Ocijenjeni napon (V)	240/415V
montaža	DIN Rail
standard	IEC61009-1 、 GB16917-1
potvrda	Ce

Načelo djelovanja

Načelo rada 4P RCBO AC tipa temelji se na vektoralnom zbroju struja i na elektromagnetskim principima. Kad struje u krugu na vatri (L) i nula (n) žica nisu jednake u veličini, vektorski zbroj struja na primarnoj strani kruga transformatora nije nula, što stvara inducirani napon u sekundarnom bočnom zavojnici. Ovaj inducirani napon dodaje se elektromagnetskom releju, stvarajući struju pobude koja stvara obrnutu silu demagnetizacije. Kada struja greške dosegne vrijednost radne struje RCBO -a, ova obrnuta demagnetizirajuća sila uzrokovat će da se armatura unutar elektromagnetskog releja odvoji od jarma, gurajući mehanizam rada da djeluje i odreže krug struje greške.

DZ47LE-63 Series Series Electronic Procuries Procuries Cruars Breaker pogodan je za jednofazni stambeni krug AC 50Hz/60Hz, nazivni napon 230V i naziva struja 6A ~ 63A; 400V za tri fazni krug AC 50Hz/60Hz. Može zaštititi preopterećenje oblika kruga i kratki spoj. Ovaj proizvod ima prednosti malog volumena, visokih kapaciteta, žice žice i nulte linije, istovremeno su odsječeni, a također štite osobu od električnog šoka istjecanja u slučaju vatrene žice i nulte linije povezane unazad.

U skladu je sa standardnim IEC61009-1, GB16917.1.

Značajka:

1). Osigurava zaštitu od strujnog udara, greške u zemlji, struju curenja;

2). Osigurava zaštitu od preopterećenja, kratkog spoja i prekomjernog napona;

3). Mali volumen, visoki kapacitet lomljenja; Živa žica i nulta linija odsječeni su u isto vrijeme;

4). Mala veličina i težina, jednostavna instalacija i ožičenje, visoke i izdržljive performanse

5). Osigurati protiv prekida mirovanja uzrokovanog trenutnim naponom i trenutnom strujom.

Značajke i prednosti

Multifunkcionalna zaštita: 4P RCBO AC vrsta kombinira zaštitu zaostale struje i zaštitu od prekomjerne struje radi pružanja sveobuhvatne zaštite za krugove i opremu.

Visoka osjetljivost: Izuzetno osjetljiva zaštita od iznenadne primjene ili sporog porasta zaostale sinusoidne izmjenične struje osigurava razdvajanje.

Širok raspon primjene: Prikladan za AC krugove u domaćim, industrijskim i komercijalnim sustavima za distribuciju energije, posebno za ožičenje jedne vatre-jedno-nule.

Jednostavno za ugradnju i održavanje: razumni konstrukcijski dizajn, jednostavan za ugradnju, a istovremeno je lako provoditi održavanje i remont.

Scenariji prijave

4P RCBO AC Vrsta široko se koristi za zaštitu izmjeničnog kruga u kućama, uredima, komercijalnim prostorijama i industrijskim objektima. Posebno je pogodan za primjene koje zahtijevaju zaštitu od vatre i nula žica, poput rasvjetnog kruga, krugova utičnica i zaštite opreme poput motora.

4P RCBO AC Type
