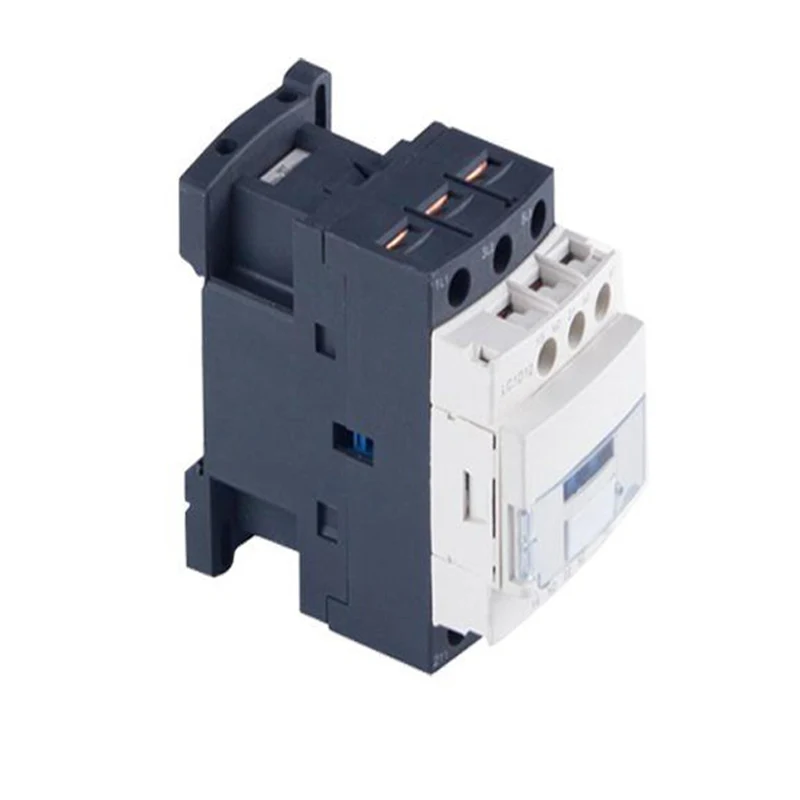

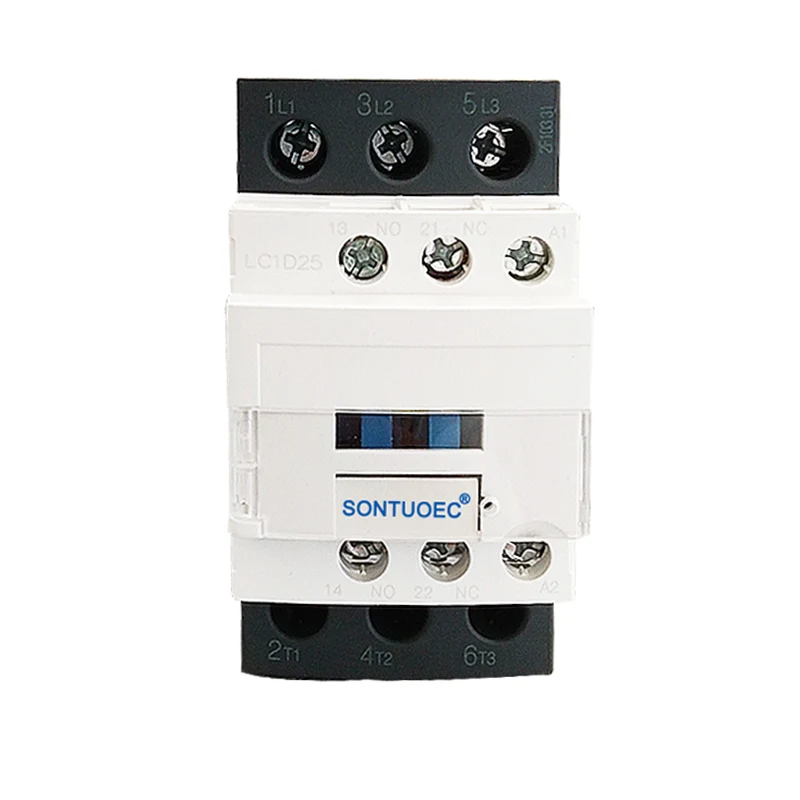

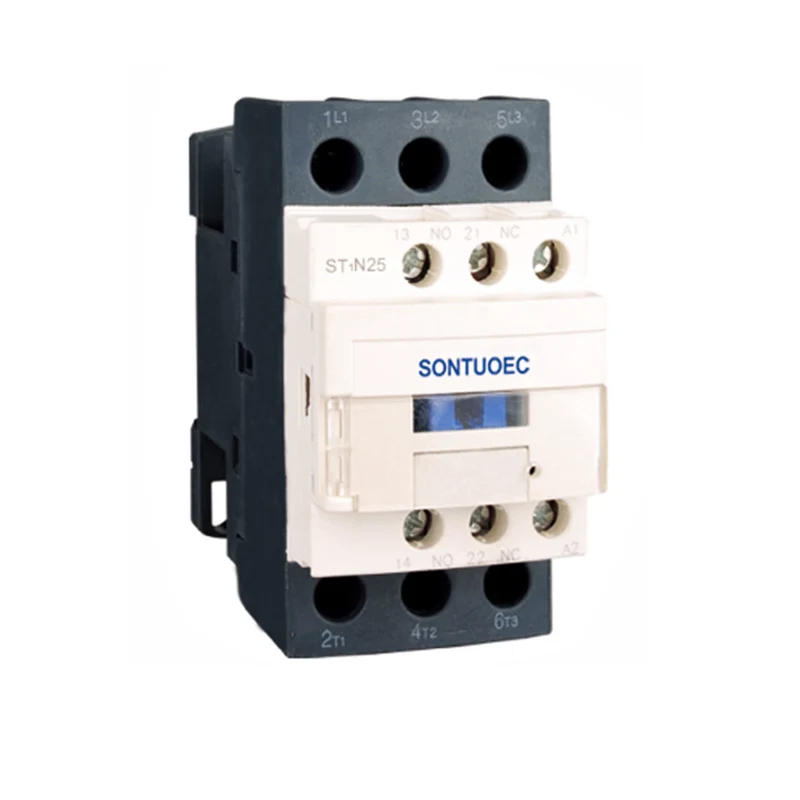

CJX2 3P 25A AC kontakt

CJX2 3P 25A AC kontakt pogodan je za povezivanje i razbijanje krugova na velikim udaljenostima, kao i za česti pokretanje i kontrolu AC motora. Pored toga, može se koristiti s odgovarajućim toplinskim relejima za stvaranje elektromagnetskih početnika za zaštitu krugova gdje se mogu pojaviti operativni preopterećenje.

Model:ST1N

Pošaljite upit

Opis proizvoda

Tip		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Ocijenjena radna struja (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Ocijenjena radna struja (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ocjene standardne snage 3faze Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ocijenjena toplinska struja (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3p+br					3p+nc+br
Broj kontakata	3p+NC					3p+nc+br

Strukturne značajke

Zaštitni dizajn: CJX2 3P 25A AC kontakt prihvaća zaštitnu strukturu, koju karakterizira mali volumen, lagana težina, mala konzumacija energije i dug život.

Struktura djelovanja izravnog djelovanja: Njegova struktura djelovanja je izravno djelovanje, a kontakti su dvostruko prekid, što poboljšava pouzdanost i sigurnost kontakta.

Blok-tipa pomoćna kontaktna skupina: Pomoćna kontaktna skupina, glava za kašnjenje zraka, mehanički mehanizam za međusobno povezivanje i druge komponente mogu se dodati u skladu s korisničkim potrebama kako bi se stvorio sklopnik za vremenski kašnjenje, reverzibilni kontakt, Star-Delta Starter i drugi izvedeni serijski proizvodi.

Tehnički parametri

Glavni tehnički parametri serije CJX2 (ST1N) AC uključuju:

Nazivni napon: uključujući 36V, 110V, 127V, 220V, 380V i druge razine kako bi se zadovoljile potrebe različitih elektroenergetskih sustava.

Ocijenjena struja: Prema različitim modelima, nazivna struja kreće se od 9A do 95A.

Napon zavojnice: napon izmjenične zavojnice uključuje 24V, 36V, 48V, 110V, 220V, 380V, itd. Napon DC zavojnice uključuje 12V, 24V, 48V, 110V, 220V, itd.

Mehanički i električni život: Mehanički život može biti do milijuna puta, a električni život je također relativno visok, što osigurava dugoročni stabilan rad kontaktora.

Instalacija i održavanje

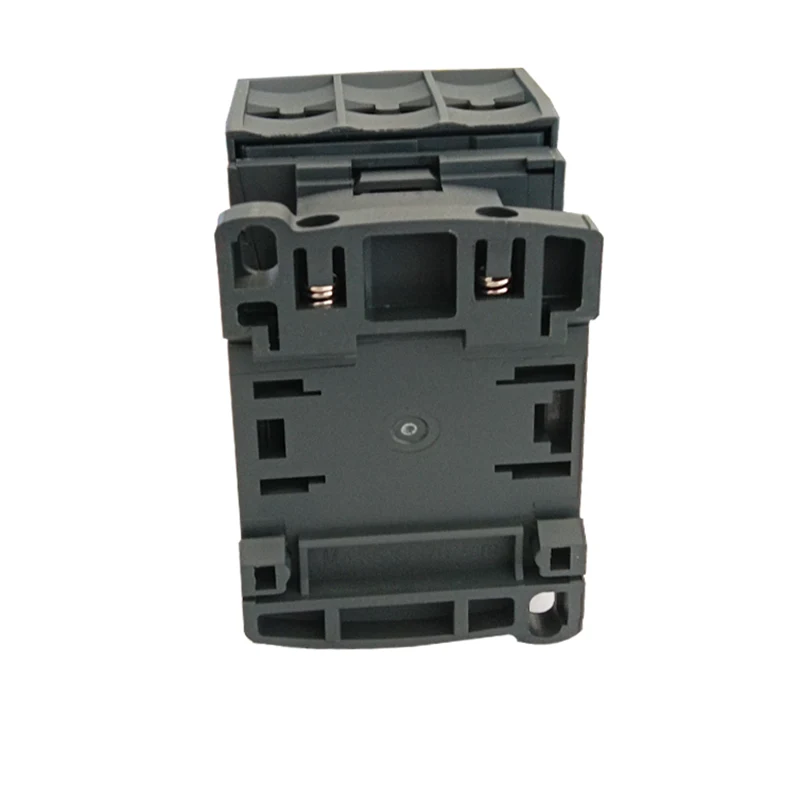

Instalacija: CJX2 Type AC Kontaktori mogu se montirati s dva vijka ili 35 mm (ili 75 mm) vodičica, što je prikladno i brzo. Prije instalacije treba provjeriti relevantne tehničke podatke kako bi se osigurala usklađenost s uvjetima instalacije.

Održavanje: Svi dijelovi proizvoda trebaju se redovito provjeravati tijekom upotrebe, što zahtijeva da pokretni dijelovi nisu zaglavljeni, a pričvršćivači nisu labavi. Ako postoji oštećenja, treba ga zamijeniti na vrijeme kako bi se osigurao normalan rad kontaktora.
