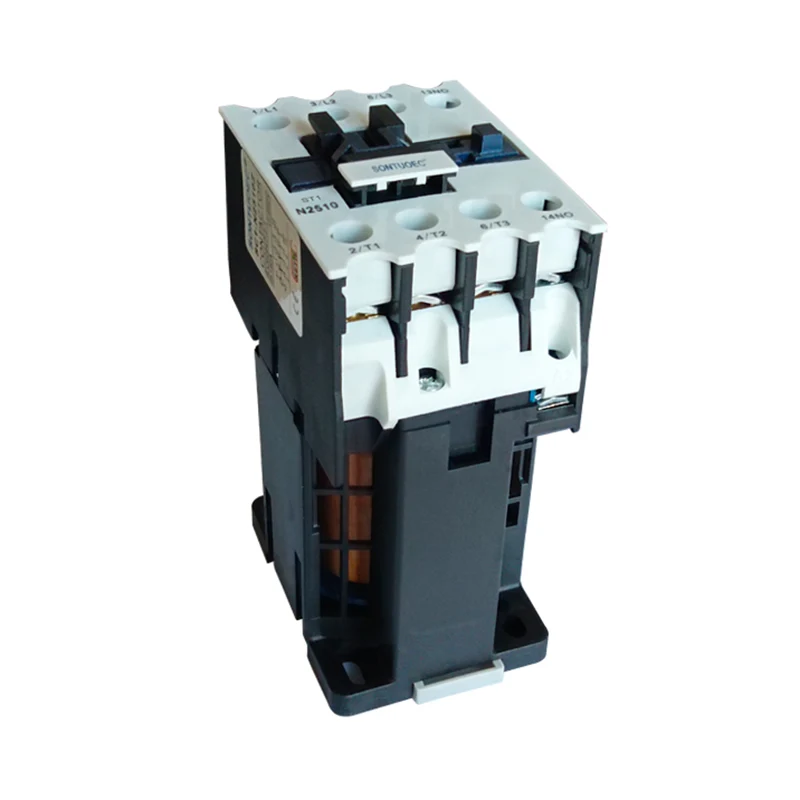

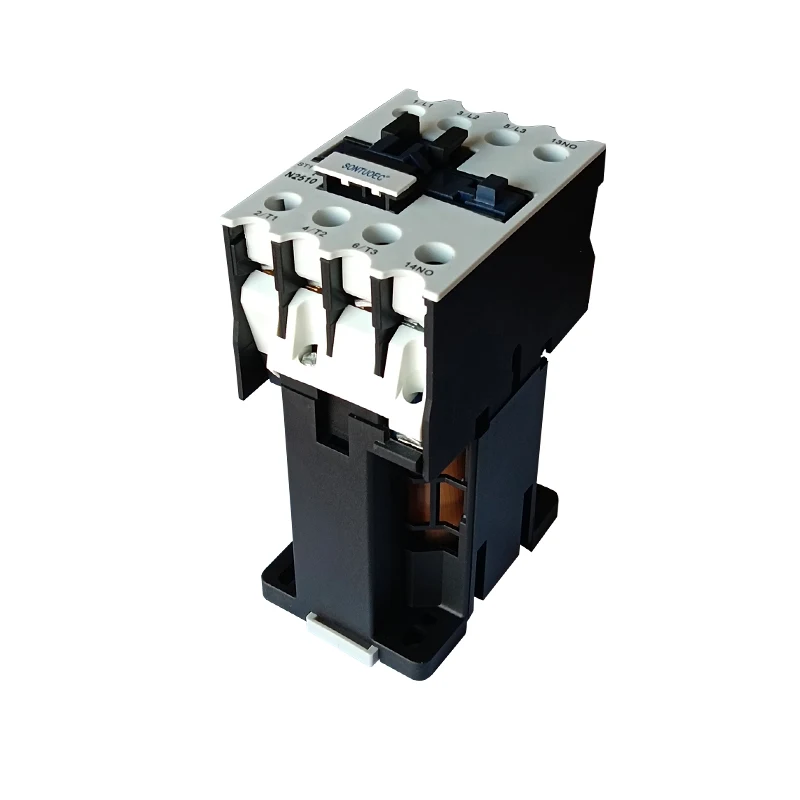

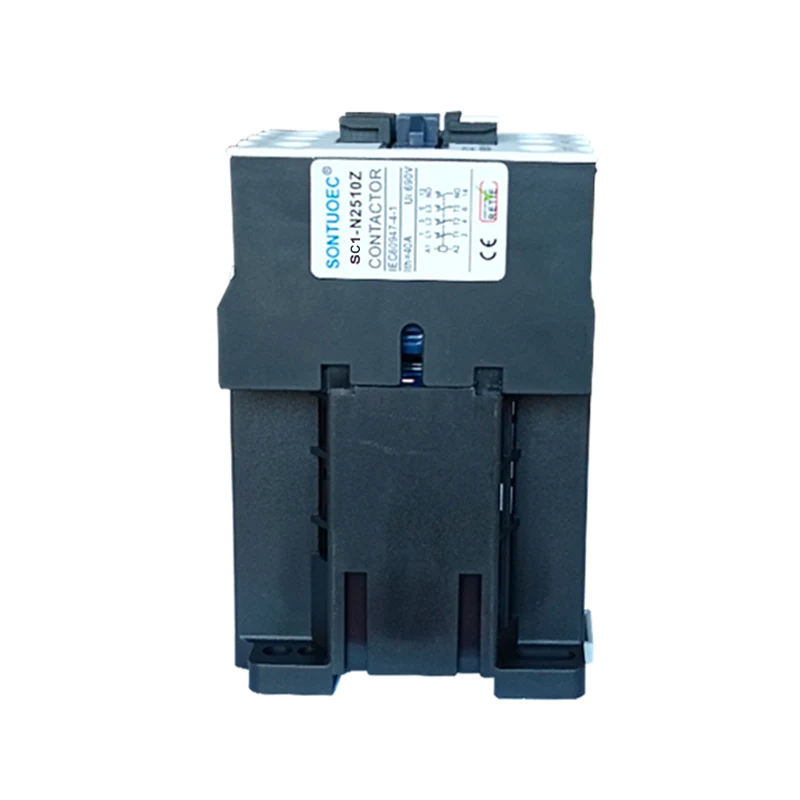

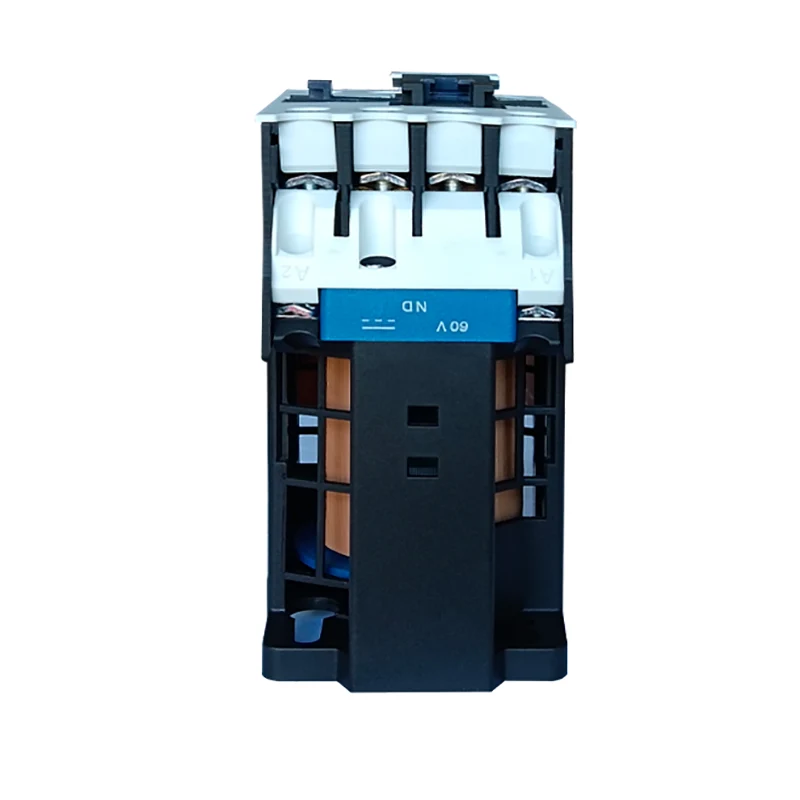

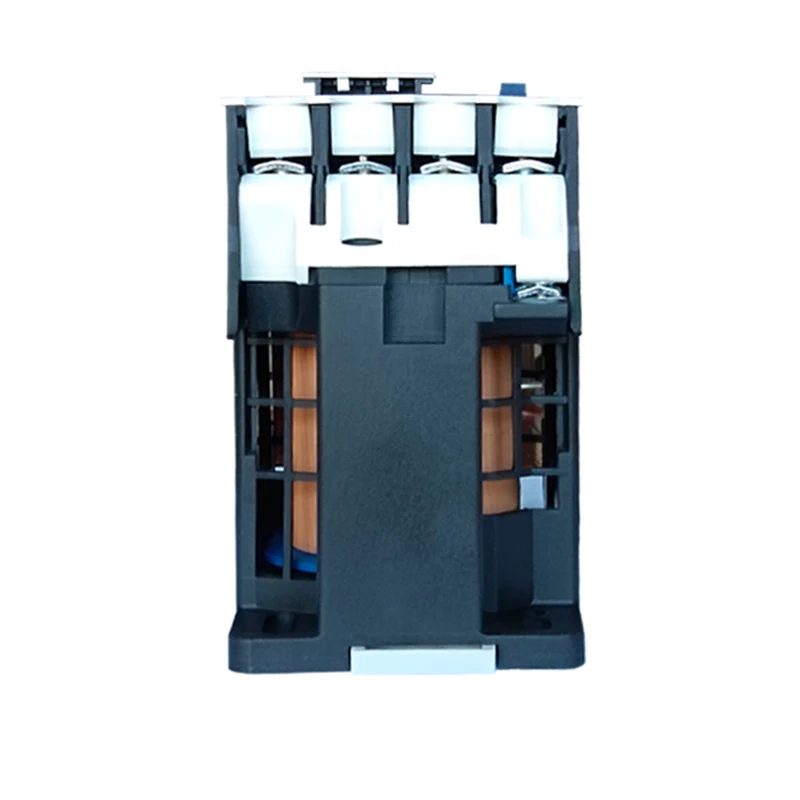

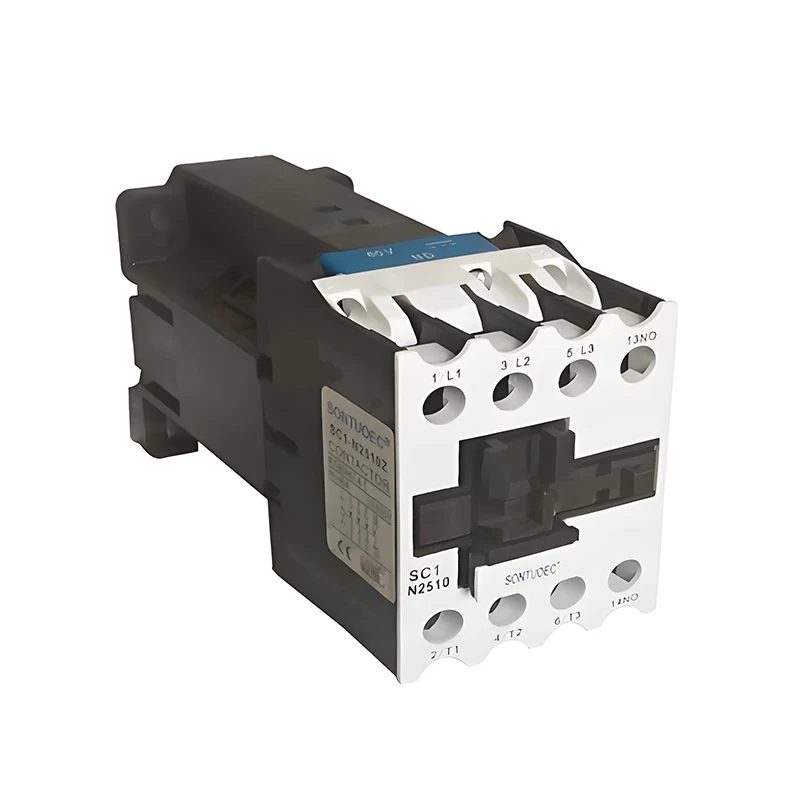

DC magnetski kontaktor

DC magnetski kontaktor je električni uređaj koji koristi istosmjernoj struji koja teče kroz zavojnicu kako bi stvorila magnetsko polje koje zatvara ili prekida kontakte, kontrolirajući tako isključivanje istosmjernog kruga. Uglavnom se koristi u daljinskom upravljaču, sustavima za upravljanje automatizacijom i DC krugovima koji zahtijevaju čest rad.

Model:SC1-N

Pošaljite upit

Opis proizvoda

Tip		Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-	Sc1-
		9	12	18	25	32	40	50	63	80	95
									60
Ocijenjeni inzulacijski napon		660	660	660	660	660	660	660	660	660	660
konvencionalni toplinski		20	24	32	40	50	60	75	80	110	125
trenutni		20	24	32	40	50	60	75	80	110	125
Ocijenjeno operativno		9	12	16	25	32	40	50	63	80	95
trenutni		9	12	16	25	32	40	50	63	80	95
kontroliran	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Snaga (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Bilješka		Instalacija					Instalacija
		releji mogu koristiti dva vijka					releji mogu tri
		a također koristite 35 mm					vijci i koristite
		željeznica					Instalacija od 75 mm ili 35 mm
							šina

Načelo djelovanja

Kad se zavojnica DC magnetskog kontaktora napaja, istosmjerna struja u zavojnici stvara magnetsko polje. Ovo magnetsko polje uzrokovat će da statička jezgra željeza stvori elektromagnetsko usisavanje, što privlači pokretnu željeznu jezgru, čime je kontaktni sustav djelovao. Normalno će se otvoriti normalno zatvoreni kontakti i normalno otvoreni kontakti će se zatvoriti, realizirajući kontrolu uključivanja/isključivanja kruga. Kad se zavojnica ne napaja, elektromagnetsko usisavanje nestaje, pokretna jezgra željeza resetira se pod djelovanjem opruge, a kontakti se vraćaju u prvobitno stanje.

Glavna struktura i karakteristike

Elektromagnetski sustav: uključujući zavojnicu, statičku željeznu jezgru i pokretnu željeznu jezgru i druge komponente ključni je dio stvaranja magnetskog polja i kontrole djelovanja kontakata.

Kontaktni sustav: uključujući normalno otvorene kontakte i normalno zatvorene kontakte, koji se koriste za kontrolu kruga uključenim i isključivanjem. Kontaktni materijali obično imaju dobru električnu vodljivost i visoke temperaturne performanse.

Uređaj za gašenje luka: Koristi se za gašenje luka kada je kontakt pokvaren, kako bi se zaštitio kontakt od oštećenja. Za kontaktore velikog kapaciteta, dizajn uređaja za gašenje luka posebno je važan.

DC magnetski kontakt karakterizira jednostavna struktura, pouzdano djelovanje, dugi život i lako održavanje. Istodobno, zbog upotrebe DC napajanja, ima nisku potrošnju energije i buku.

Odabir i mjere opreza

Prilikom odabira DC magnetskog kontaktora potrebno je uzeti u obzir sljedeće čimbenike:

Nazivni napon: Provjerite je li nazivni napon odabranog kontaktora odgovara istosmjernom naponu u krugu.

Ocijenjena struja: Prema količini struje opterećenja u krugu, odaberite sklopnik s odgovarajućom nazivnom strujom. Istodobno, također je potrebno razmotriti kapacitet preopterećenja i kratki spoj izdržati sposobnost kontaktora.

Kontaktni obrazac i broj: Prema zahtjevu kontrole kruga, odaberite odgovarajući obrazac za kontakt i broj. Na primjer, bilo da su potrebni normalno otvoreni ili normalno zatvoreni kontakti i koliko je kontakata potrebno.

Marka i kvaliteta: Odaberite poznate marke i visokokvalitetne proizvode kako biste osigurali pouzdanost i uslužni vijek kontaktora. Također, uzmite u obzir čimbenike kao što su usluga nakon prodaje proizvoda i tehnička podrška.

Kada koristite DC magnetske kontaktore, morate obratiti pažnju na sljedeća pitanja:

Ispravno ožičenje: Provjerite je li ožičenje kontaktora ispravno kako bi se izbjeglo pogrešno ožičenje što dovodi do kvara u krugu ili oštećenja kontaktora.

Redovni pregled i održavanje: redovito pregledavajte i održavajte kontakt, uključujući čišćenje kontakata, provjeru otpornosti zavojnice i otpornosti na izolaciju. Provjerite je li kontaktor u dobrom radnom stanju.

Izbjegavajte preopterećenje i kratki spoj: Izbjegavajte puštanje kontaktora da radi preopterećenja ili kratkog spoja da biste izbjegli oštećivanje sklopljenika i utjecaj na stabilnost kruga.
