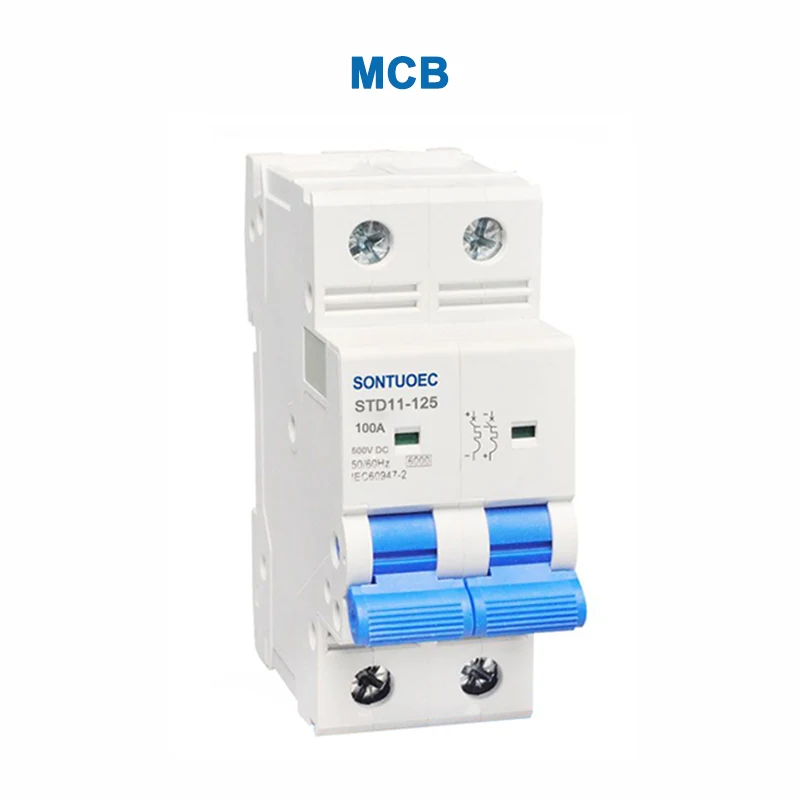

DC MCB minijaturni prekidač kruga

DC MCB minijaturni prekidač je električni prekidač posebno dizajniran za automatski rad u DC krugovima. Njegova je glavna funkcija zaštita automatskih uređaja od preopterećenja, kratkih spojeva i drugih opasnosti od grešaka i osigurati sigurnost cijelog elektroenergetskog sustava. Kad struja koja teče kroz krug premašuje ocjenu istosmjernog MCB -a ili kada se u krugu otkrije struja curenja, DC MCB će automatski isključiti krug, sprječavajući tako da je krug oštećen zbog preopterećenja, kratkog kruga ili curenja.

Model:STD11-125

Pošaljite upit

Opis proizvoda

Model	STD11-125
Standard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Krivulja	B, C, D
Ocijenjeni kapacitet kratkog spoja (ICN)	3ka, 4,5ka, 6Ka
Ocijenjena struja (IN)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A
Ocijenjeni napon (UE)	DC 24,48,120,250.550,1000
Magnetska izdanja	B krivulja: između 3in i 5 in C krivulja: između 5in i 10in D krivulja: između 10 in i 14in
Elektro-mehanička izdržljivost	preko 6000 ciklusa

Načelo djelovanja

Načelo rada DC MCB minijaturnog prekidača temelji se na toplinskim i elektromagnetskim učincima električne struje. Kad kontinuirana prekomjerna struja teče kroz DC MCB, njegov se unutarnji bimetal zagrijava i odbija savijanjem, što oslobađa mehanički zasun i odreže krug. Pored toga, u slučaju kratkog spoja, nagli porast struje uzrokuje klip povezan s udarcem DC MCB -a ili solenoidom na elektromehaničko izbacivanje, što pokreće mehanizam putovanja da odsječe krug.

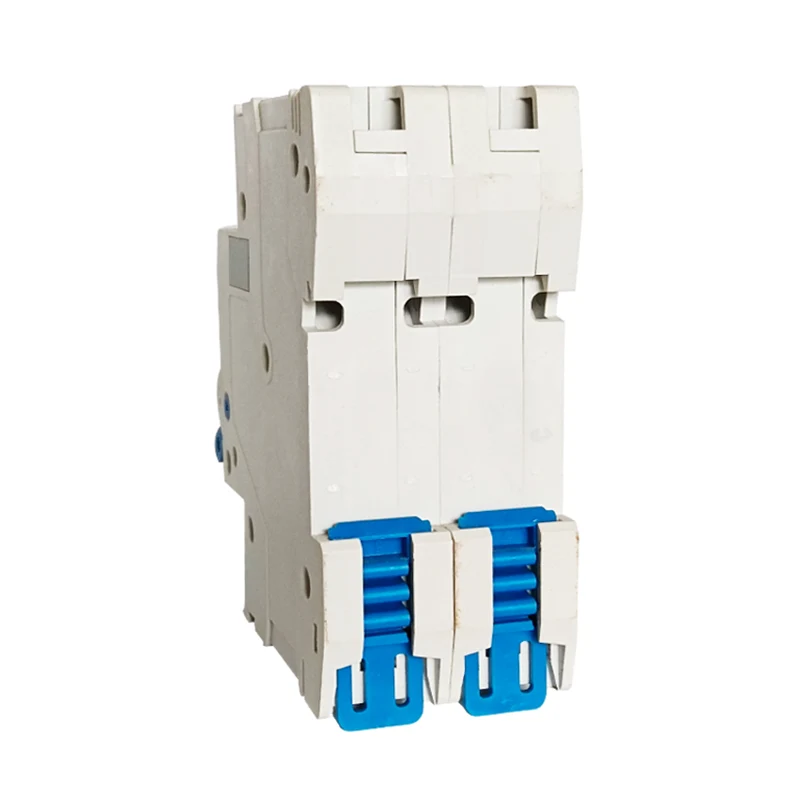

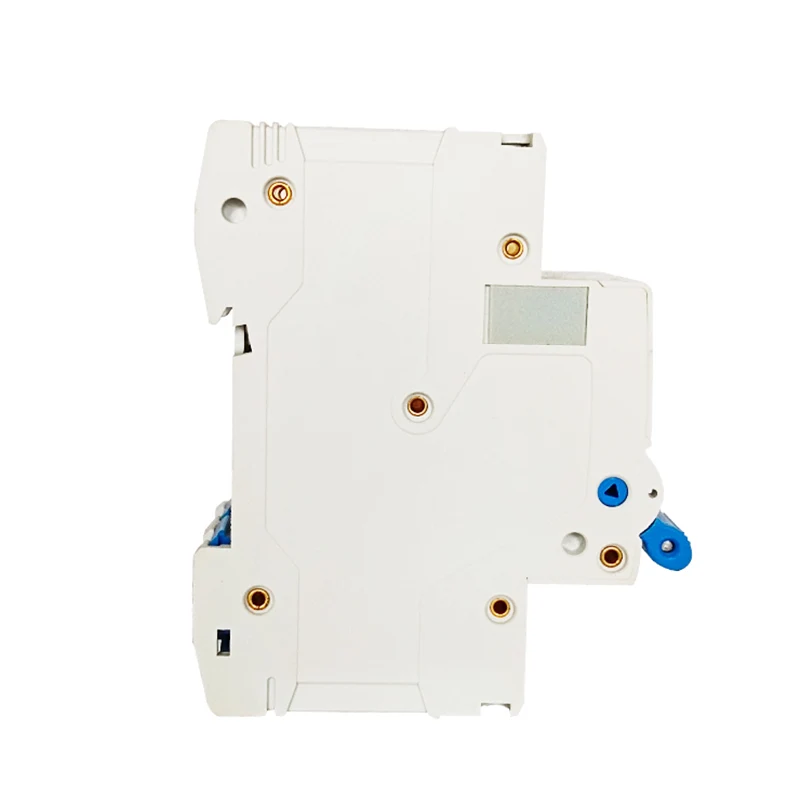

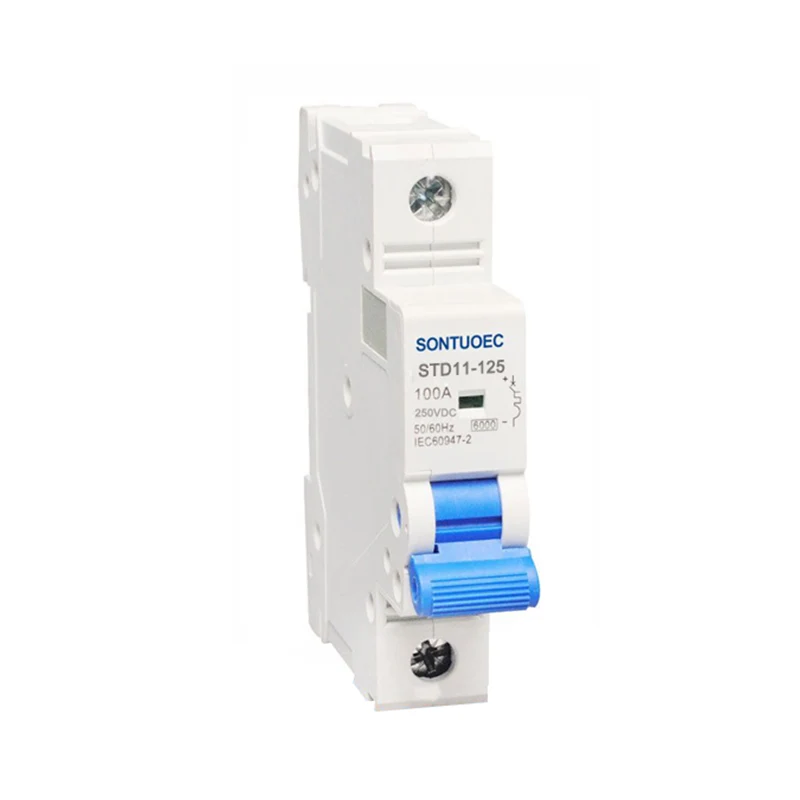

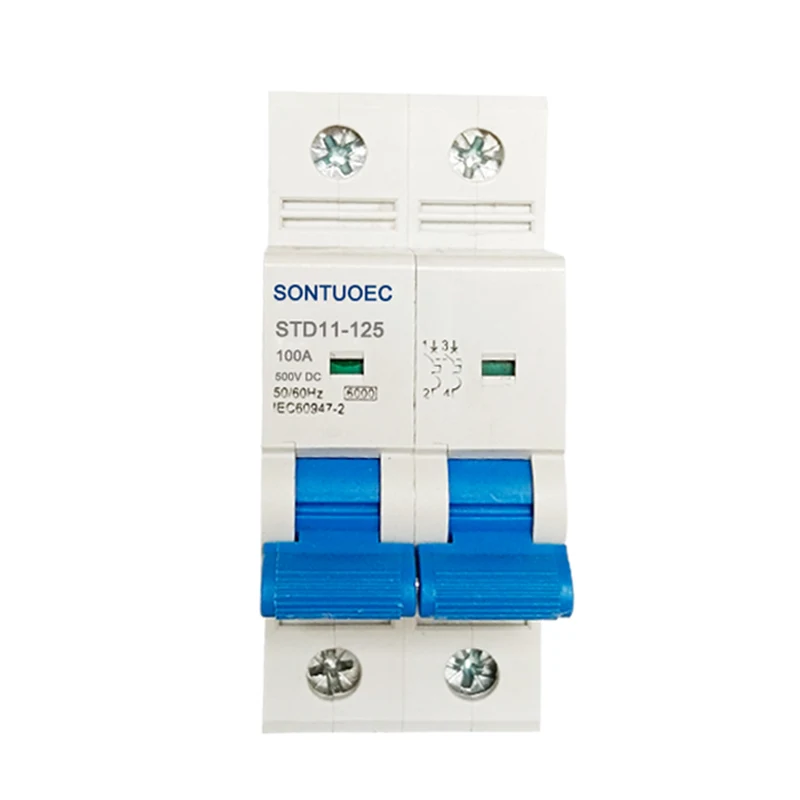

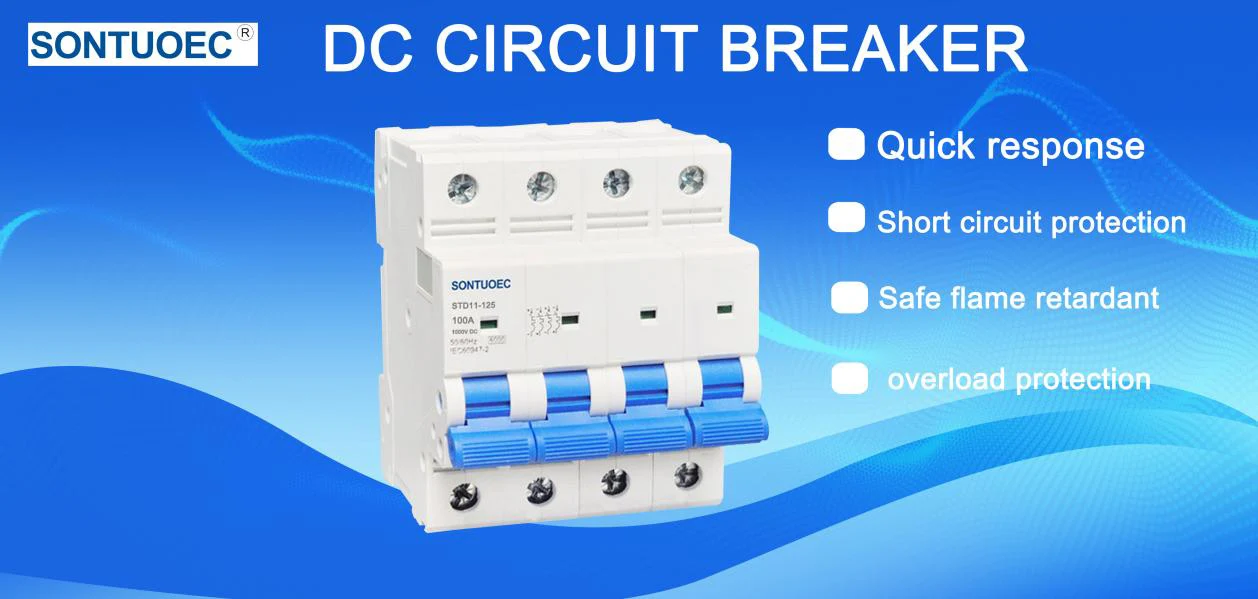

DC MCB Miniature Circuit Breaker

Glavne značajke

Posebni sustav za gašenje luka i ograničavajući struju: DC MCB prihvaća poseban sustav za gašenje luka i ograničavajuće struje, koji je u stanju brzo razbiti struju kvara DC distribucijskog sustava i spriječiti stvaranje i širenje luka.

Visoka osjetljivost i brzi odgovor: DC MCB može otkriti male struje curenja i u vrlo kratkom vremenu odsjeći krug, pružajući trenutnu zaštitu.

Za višekratnu upotrebu: Za razliku od konvencionalnih osigurača, DC MCB može se resetirati ručno ili automatski nakon putovanja, eliminirajući potrebu za zamjenom.

Dostupne višestruke struje: DC MCB dostupni su u različitim specifikacijama ocjenjivanja struje.

Nepolarizirani i polarizirani: DC MCB-ovi na tržištu uglavnom su kategorizirani u polarizirani i nepolarizirani. Polarizirani DC MCB-ovi moraju posvetiti posebnu pozornost na smjer struje prilikom povezivanja, dok nepolarizirani DC MCB-ovi mogu pružiti sigurnosnu zaštitu bez obzira na smjer strujnog protoka.

Opseg prijave

DC MCB -ovi se široko koriste tamo gdje je potrebna zaštita snage DC, kao što su podatkovni centri, sustavi za proizvodnju fotonaponskih energije, sustavi za pohranu energije i gomile punjenja. Osobito na tržištu skladištenja energije, gdje je smjer struje često dvosmjerni (način punjenja/pražnjenja), potrebno je koristiti nepolarizirani DC MCB.
