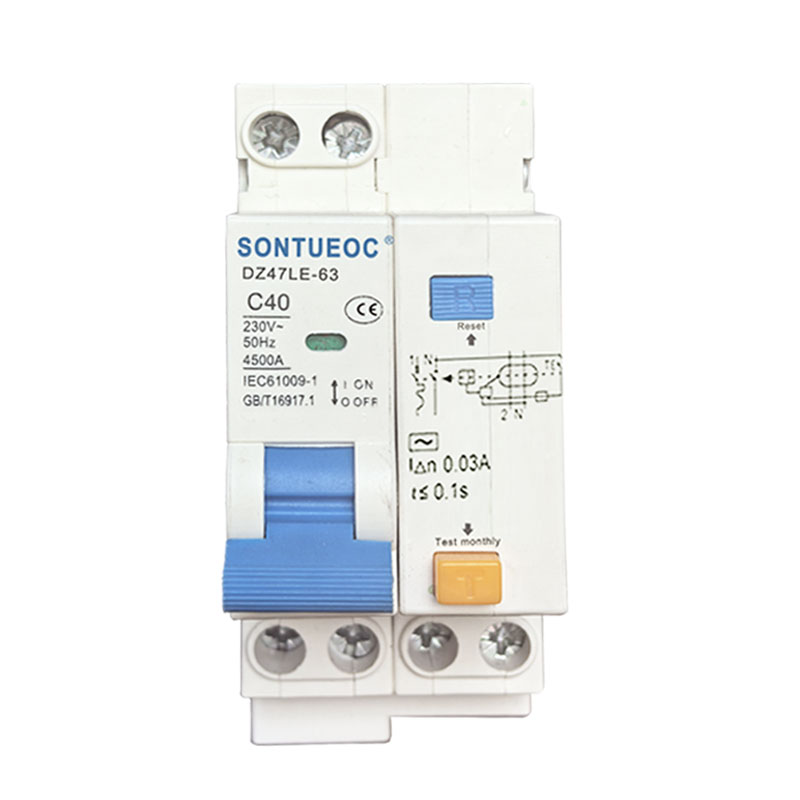

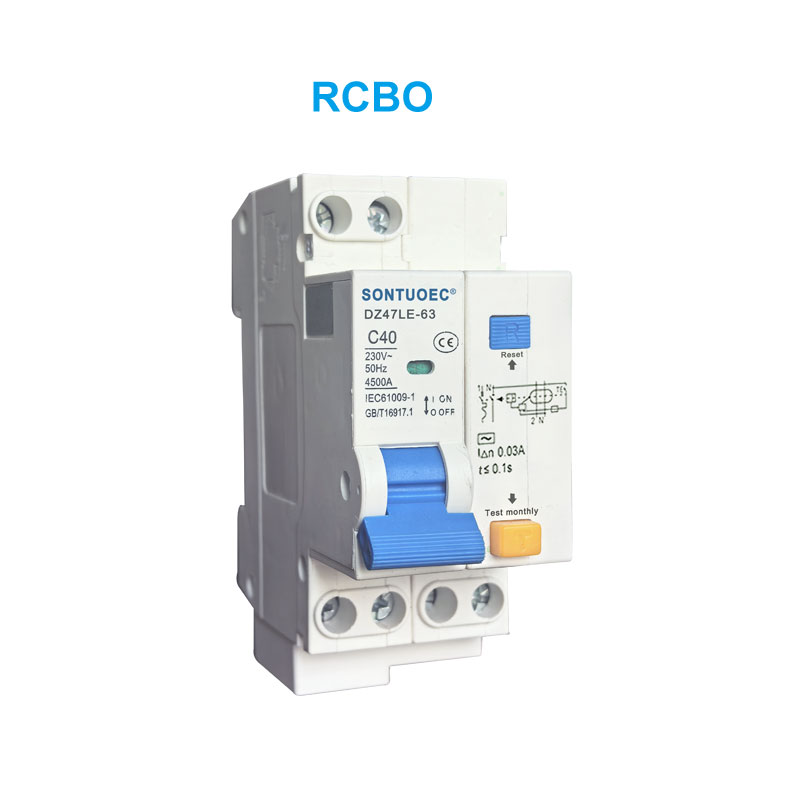

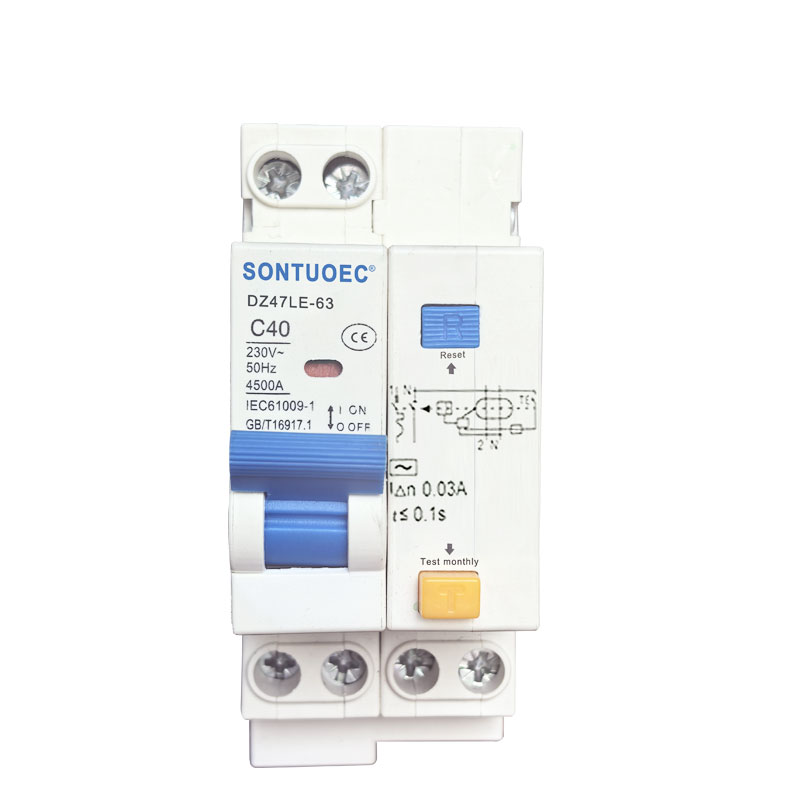

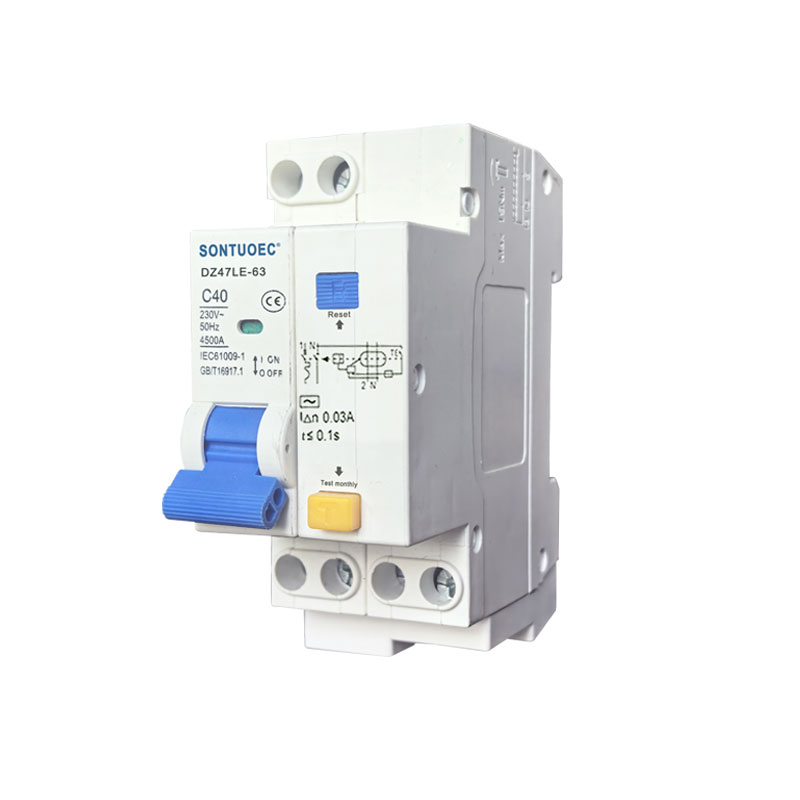

Dz47le-63 RCBO serija strujnog prekidača curenja

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju raznih malih električnih uređaja. DZ47LE primjenjiv na liniju AC 50/60Hz nazivnog napona 230V za jednopolnu dvije žice, 2 polne ili 400V za 3 polne, 3 polne 4 žice. 4 polna i nazivna struja do 63A. Može zaštititi liniju i motor od preopterećenja i kratkog spoja Također se može koristiti za rijetku pretvorbu linije i rijetko pokretanje motora. Sukladan sa standardima IEC61009.1.

Model:DZ47LE-63

Pošaljite upit

Opis proizvoda

Tehnički parametri:

Nazivni napon (V)	Nazivna struja kućišta Inm (A)	Poljaci	Neutra	Nazivna struja In (A)	Nazivna prekidna sposobnost kratkog spoja Icu (KA)		Nazivna struja curenja struja prekida	Nazivna struja bez prekida (mA)
Nazivni napon (V)	Nazivna struja kućišta Inm (A)	Poljaci	Linel	Nazivna struja In (A)	Prekidna snaga Icu (KA)	COS	(mA))	Nazivna struja bez prekida (mA)
230	6-63 (prikaz, ostalo).	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63 (prikaz, ostalo).	2		20,25,32,	6	0.7	100.300	50.150
400	6-63 (prikaz, ostalo).	3		40,50,63	6	0.7
400	6-63 (prikaz, ostalo).	3	N		6	0.7
400	6-63 (prikaz, ostalo).	4			6	0.7
230	6-63 (prikaz, ostalo).	1	N		4.5	0.8
400	6-63 (prikaz, ostalo).	2			4.5	0.8
400	6-63 (prikaz, ostalo).	3			4.5	0.8
400	6-63 (prikaz, ostalo).	3	N		4.5	0.8
400	6-63 (prikaz, ostalo).	4			4.5	0.8

DZ47LE Prekidač zaostale struje s prekostrujnom zaštitom (elektronički):

1. Primjena

Osoblje i zaštita od požara

Zaštita kabela i vodova od preopterećenja i kratkog spoja

2. Opća pravila za odabir RCBO:

a.Nazivna preostala pogonska struja

In ≤ 30 mA: dodatna zaštita u slučaju izravnog kontakta In ≤300 mA: preventivna zaštita od požara u slučaju struja zemljospoja

b. Klasa izletanja

AC klasa - Okidanje je osigurano za sinusoidalne, izmjenične struje, bilo da se brzo primjenjuju ili polako rastu.

c.Krivulja okidanja

C krivulja (5-10 In) zaštita i kontrola krugova od preopterećenja i kratkog spoja; zaštita za otporna i induktivna opterećenja s malom udarnom strujom.

D krivulja (10-14 In) zaštita i kontrola krugova od preopterećenja i kratkog spoja; zaštita za strujne krugove koji napajaju trošila s visokom udarnom strujom pri zatvaranju strujnog kruga (NN/NN transformatori, kvarne svjetiljke).
