Električni prekidač

Prekidač električnog kruga je uređaj za prebacivanje koji može nositi i razbiti struju u normalnim ili nenormalnim uvjetima kruga. Njegova je glavna funkcija zaštita kruga od oštećenja uzrokovanih preopterećenjima, kratkim spojevima i drugim nenormalnim uvjetima kako bi se osigurao siguran i stabilan rad elektroenergetskog sustava. Kada se u krugu pojave kratki spoj i ostale greške, prekidač električnog kruga može brzo odsjeći struju, spriječiti da se greška širi i zaštiti opremu i osobnu sigurnost.

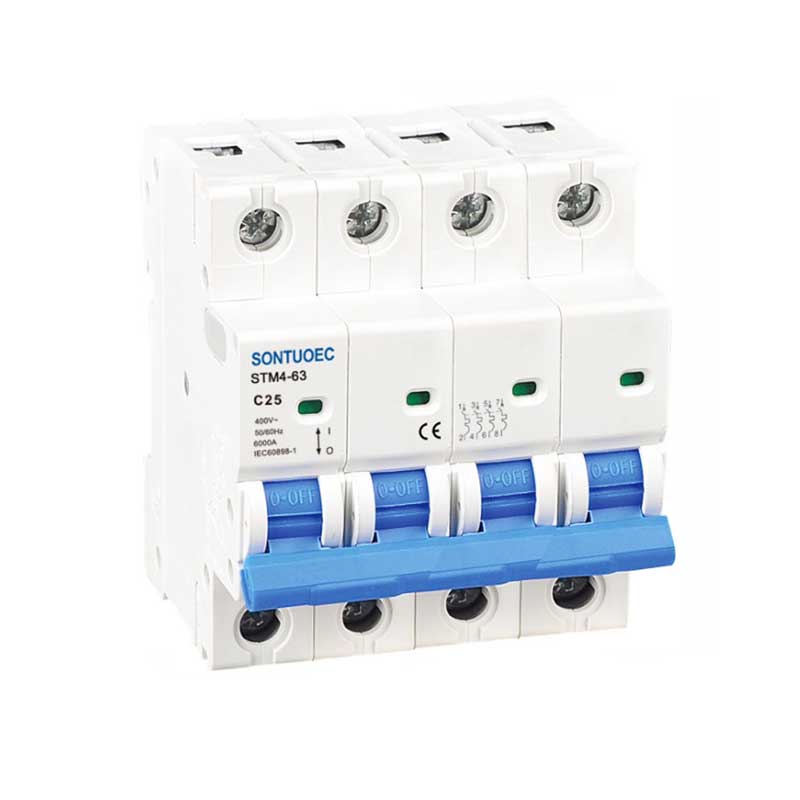

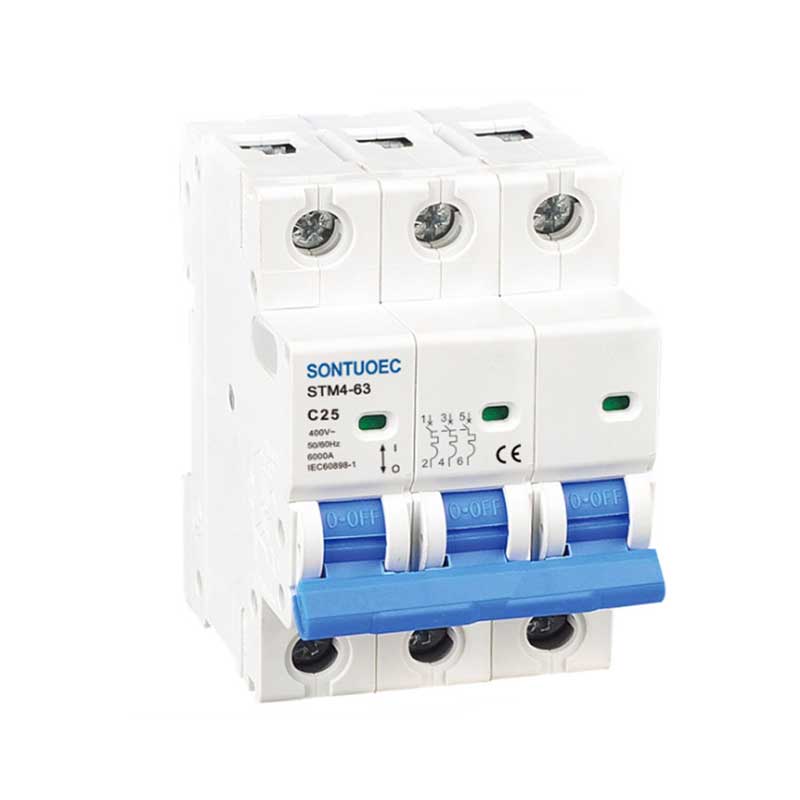

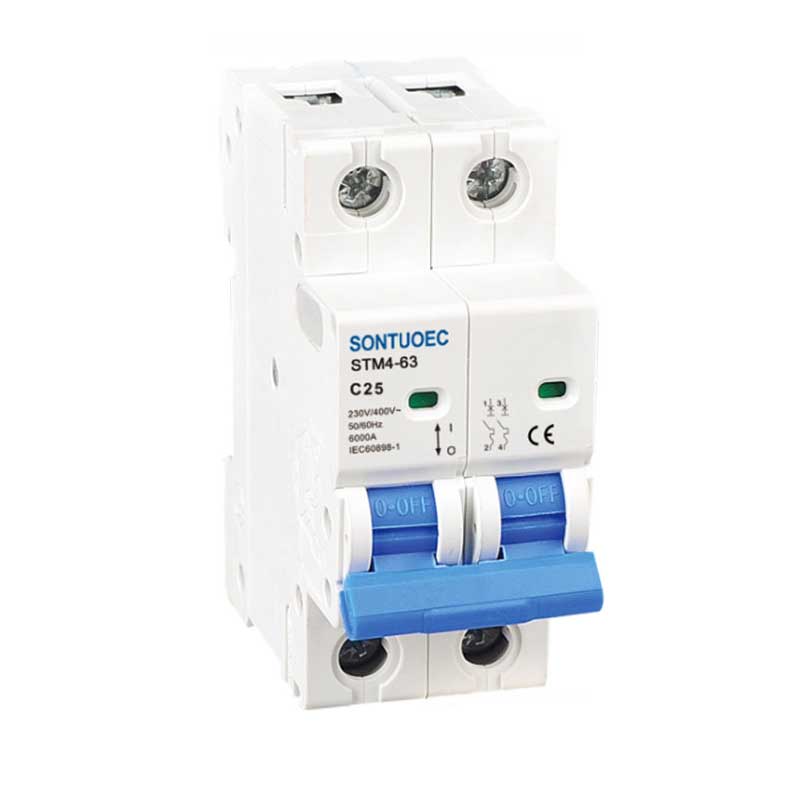

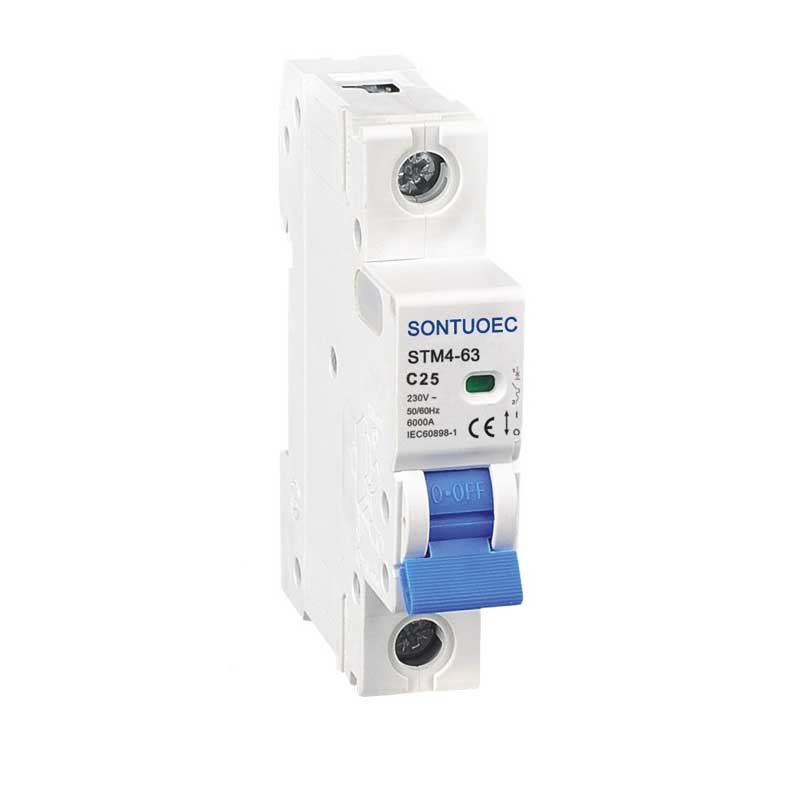

Model:STM4-63

Pošaljite upit

Opis proizvoda

Model	STM4-63
STANDARD	IEC60898-1
Pol	1p, 2p, 3p, 4p
Kapacitet razbijanja kratkog spoja	3ka, 4,5ka, 6Ka
Ocijenjen Struja (in)	1,2,4,610,16,20,25,32,40,50,63A
Ocijenjen Napon (UN)	AC230 (240)/400 (415) V
Ocijenjen Frekvencija	50/60Hz
Krivulja	B, C, D
Magnetski izdaje	B krivulja: između 3in i 5 in
	C krivulja: između 5in i 10in
	D krivulja: između 10 in i 14in
Elektro-mehanički izdržljivost	nad 6000 ciklusa

Načelo djelovanja

Načelo rada električnih prekidača temelji se na principima elektromagnetske indukcije i mehaničkog prijenosa. Kad struja u krugu prelazi nazivnu vrijednost, toplinski element unutar prekidača zagrijavat će se i proizvesti deformaciju bimetalnog, ili će elektromagnet proizvesti dovoljno usisavanja da bi mehanizam za isključivanje djelovao, čime će se odsjeći krug. Pored toga, prekidač ima i uređaj za gašenje luka, koji može učinkovito ugasiti luk koji je stvoren prilikom razbijanja struje i spriječiti luk da šteti opremi i osobljem.

Glavne komponente

Električni prekidač općenito se sastoji od kontaktnog sustava, sustava za gašenje luka, radnog mehanizma, napadača, ljuske i tako dalje. Kontaktni sustav koristi se za povezivanje i isključivanje prekidača; Sustav za gašenje luka koristi se za gašenje luka generiran prilikom razbijanja struje; Radni mehanizam koristi se za realizaciju ručnog ili automatskog rada prekidača; Tripper je dio koji pokreće djelovanje prekidača u skladu s situacijom greške u krugu; Školjka se koristi za zaštitu unutarnje strukture prekidača i spriječiti vanjske smetnje.
