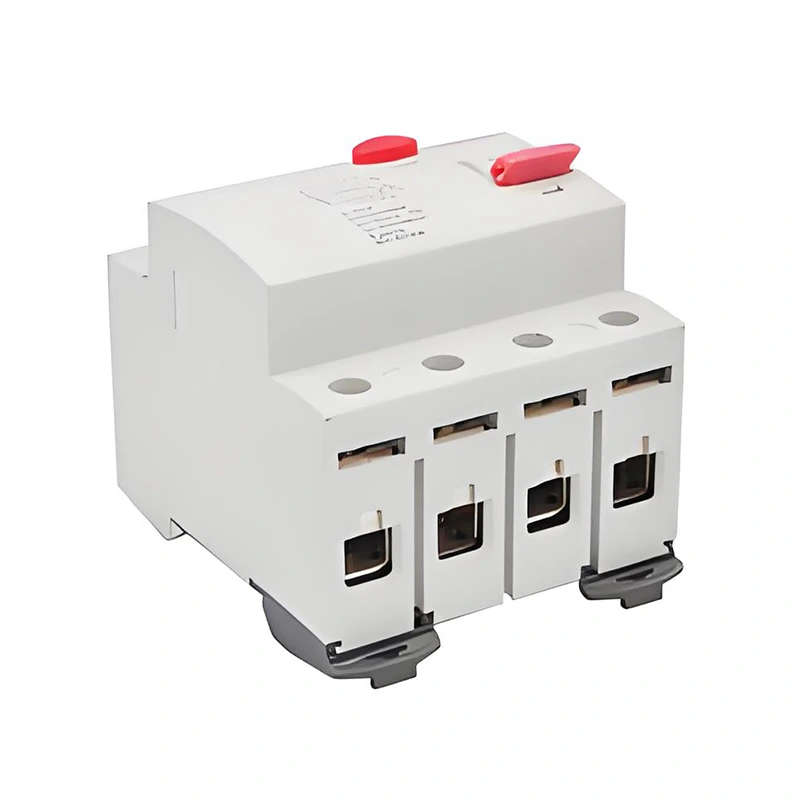

Elektronski tip RCCB

Kad preostala struja u krugu premaši unaprijed postavljenu vrijednost, RCCB elektroničkih tipa brzo će djelovati kako bi odsjekao krug, sprječavajući tako nesreće u električnim udarcima i električne požare. Elektronski RCCB koriste elektroničke komponente i mikroprocesore i druge tehnologije kako bi pružili veću osjetljivost i točnost.

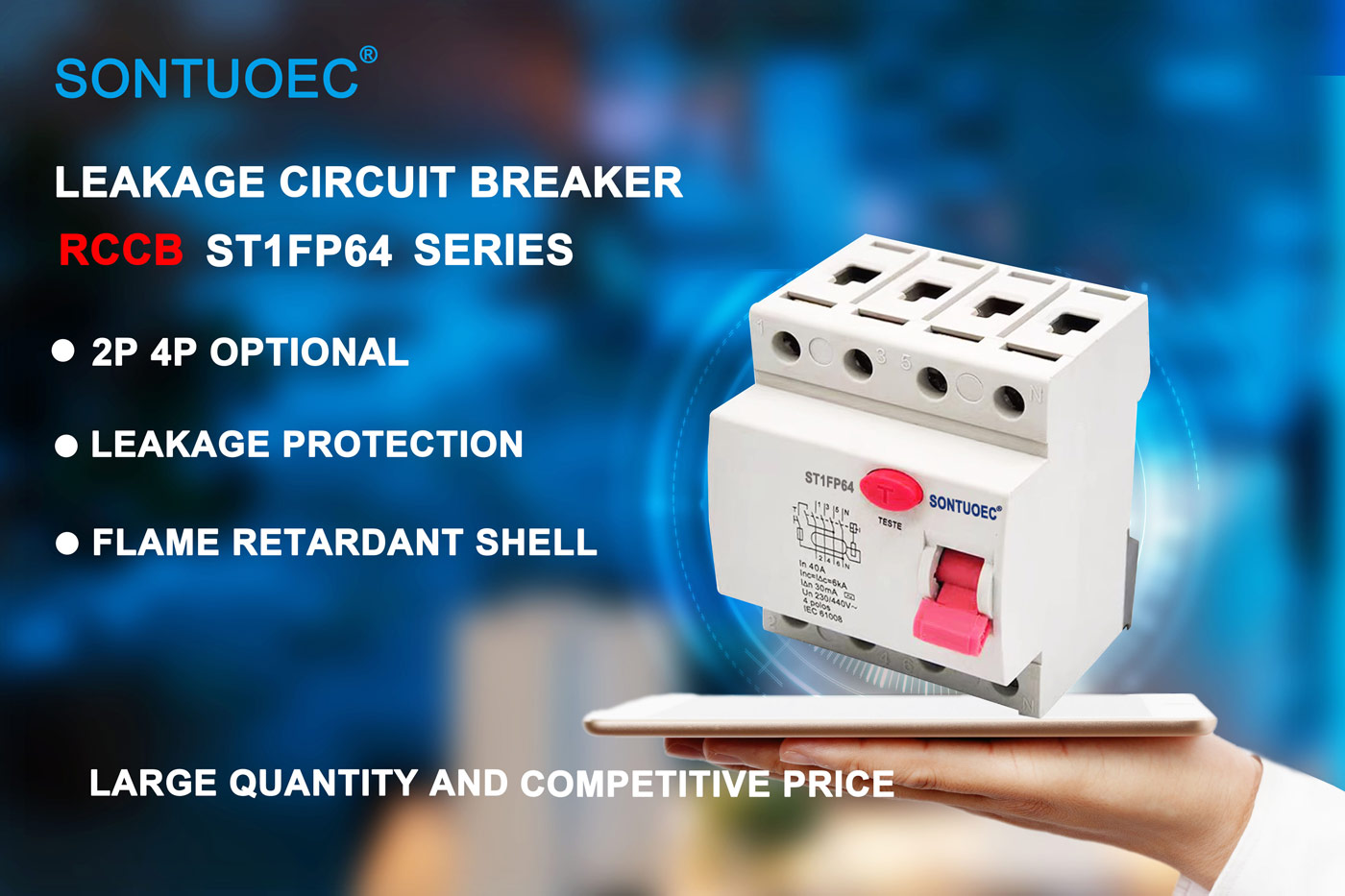

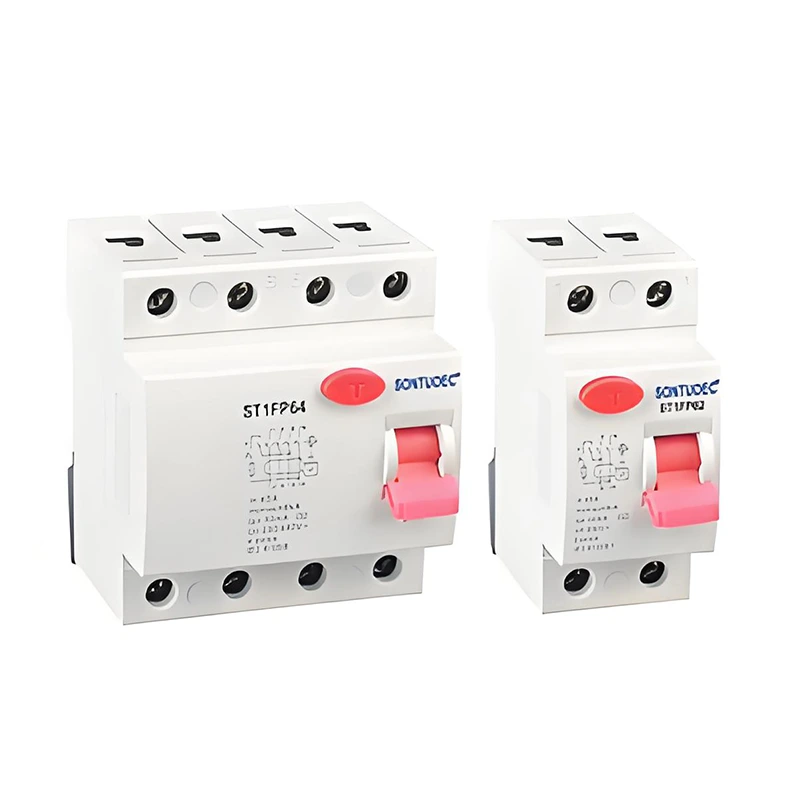

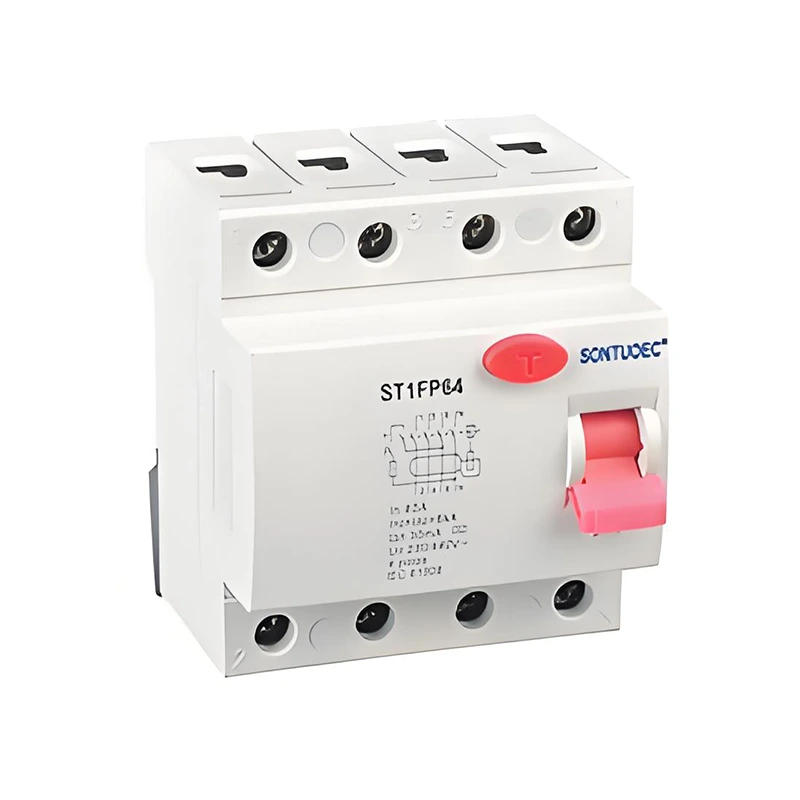

Model:ST1PF64

Pošaljite upit

Opis proizvoda

Sandard			IEC/EN61008.1
Električni	Tip (valni oblik propuštanja zemlje)		Elektro-magnetski tip, elektronički tip
značajke	Ocijenjena struja u	A	I, i
	Poljaci	P	2,4
	Ocijenjeni napon SAD	V	AC 240/415V; AC 230/400V
	Ocijenjena struja		16,25,32,40,63A
	Ocijenjena osjetljivost i △ n	A	0,01,0.03,0.1,0.3,0,5
	Izolacijski napon UI	V	500
	Ocijenjeno preostalo izradu i	A	630
	Kapacitet razbijanja I △ m	A	630
	Struja kratkog spoja I △ c	A	6000
	SCPD osigurač	A	6000


	Ocijenjena učestalost	Hz	50/60
	Stupanj zagađenja		2
Mehanički	Električni život	t	4000
značajke	Mehanički život	t	10000
	Stupanj zaštite		IP20
	Temperatura okoline	ºC	-25 ~+40
	(s dnevnim prosjekom ≤35 ° C)	ºC	-25 ~+40
	Temperatura skladištenja	ºC	-25 ~+70
Montaža	Terminalni tip priključka		Sabirnicu/sabirnicu s kabelom/tipkom u tipu
	Veličina terminala gornji/dno za kabel	mm2	25
	Veličina terminala gornji/dno za kabel	Awg	3.18
	Veličina terminala gornji dio/dno za sabirnicu	mm2	25
	Veličina terminala gornji dio/dno za sabirnicu	Awg	3.18
	Zatezanje okretnog momenta	N*m	2.5
	Zatezanje okretnog momenta	Lisica	22
	Montaža		Na DIN Rail EN 60715 (35 mm) pomoću uređaja za brzi isječak
	Spoj		Odozgo i dno

Načelo djelovanja

Načelo rada RCCB elektroničkog tipa temelji se na principima elektromagnetske indukcije i balansiranja struje. Kad su struje faze i nulte linije u krugu neuravnotežene, tj. Preostala struja, trenutni transformator unutar RCCB otkrit će ovu neravnotežu i stvoriti odgovarajući signal. Ovaj signal, nakon što ga je elektronički krug obradio, pokrenut će djelovanje mehanizma za oslobađanje, tako da će prekidač brzog prekidača brzo prekinuti krug.

Glavne značajke

Visoka osjetljivost: Elektronski RCCB mogu otkriti vrlo male zaostale struje, obično manje od 30mA ili čak niže.

Brza radnja: Nakon što se otkriva preostala struja da premaši unaprijed postavljenu vrijednost, RCCB će djelovati odmah kako bi odsjekao krug i spriječio nesreće.

Sigurno i pouzdano: RCCB prihvaća napredne elektroničke komponente i tehnologiju mikroprocesora kako bi osigurao veću pouzdanost i stabilnost.

Jednostavno za ugradnju i održavanje: Elektronski RCCB obično imaju kompaktnu strukturu i jednostavno ožičenje, što ih olakšava za ugradnju i održavanje.

Scenariji prijave

Elektronski RCCB široko se koriste u različitim situacijama u kojima je potrebna zaštita električne energije, uključujući, ali ne ograničavajući se na:

Stambene i komercijalne zgrade: Koristi se za zaštitu električne opreme i osobne sigurnosti, sprječavajući strujni udarci i električne požare.

Industrijske proizvodne linije: Koristi se za zaštitu električne opreme kao što su motori i transformatori od normalnog rada, sprječavajući oštećenje opreme i stanke zbog curenja i preopterećenja.

Javni sadržaji: poput bolnica, škola, knjižnica i drugih mjesta, koji se koriste za osiguranje sigurnog rada električne opreme i sigurne uporabe električne energije od strane osoblja.
