Kontakt elektronike

SONTUOEC visokokvalitetni kontakt elektronike uglavnom se primjenjuje u krugovima, nazivni napon do 660 V, AC 50Hz ili 60Hz, naziva struja do 95A, za izradu i lomljenje, često pokretanje i upravljanje izmjeničnim motorom. U kombinaciji s pomoćnim kontaktnim blokom, odgodom vremena i uređajem za uklanjanje strojeva itd., Postaje kontakt za kašnjenje, mehanički kontakt za međusobno povezivanje, Star-Delta Starter. Pretvara se u elektromagnetski starter kada radi zajedno s odgovarajućim toplinskim relejem, koji može zaštititi krug preopterećenja. Kontaktor se proizvodi prema IEC60947-4-1.

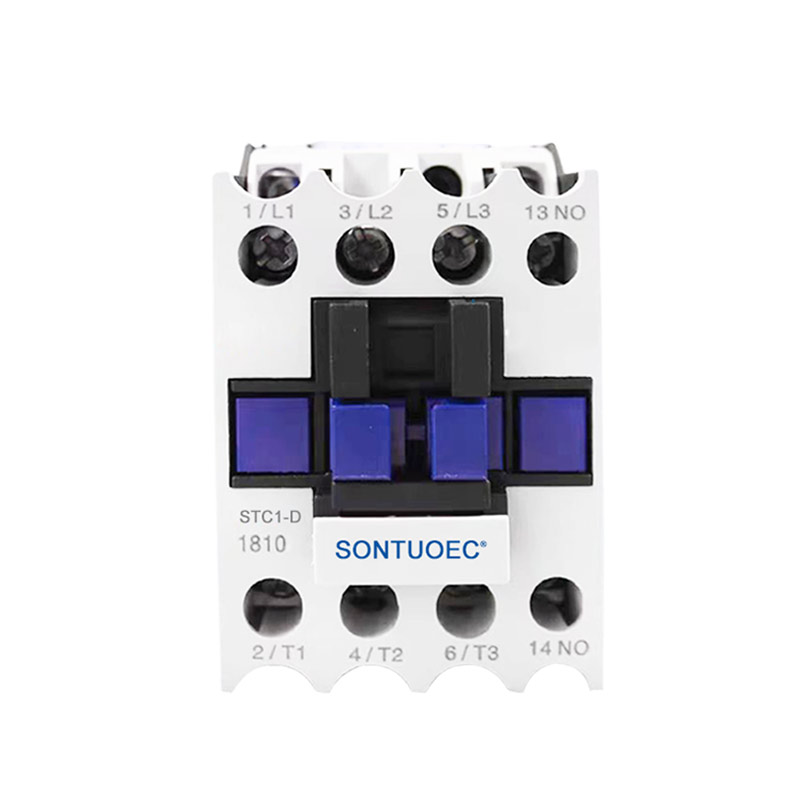

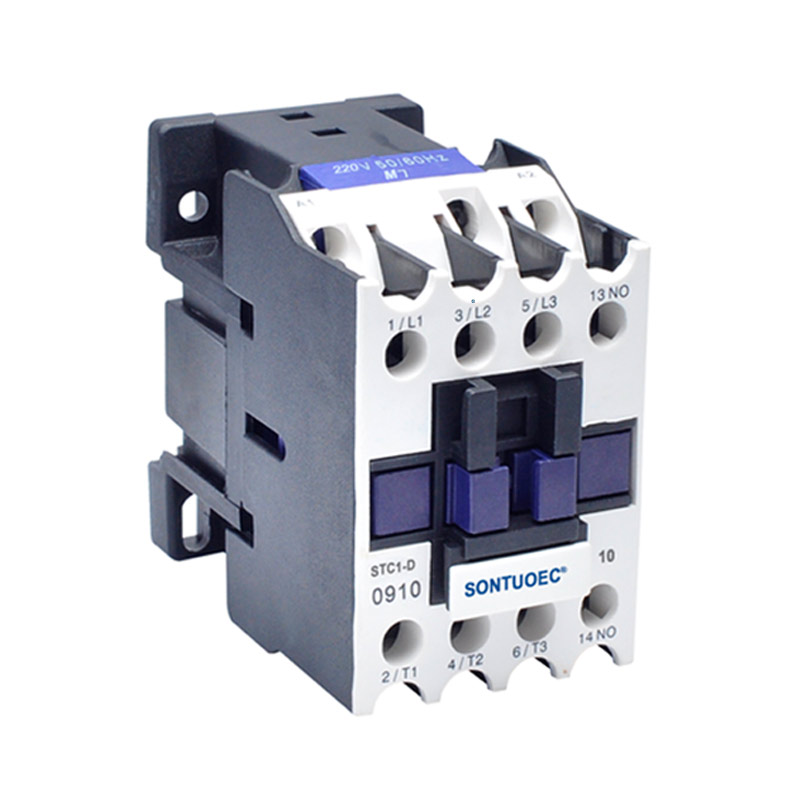

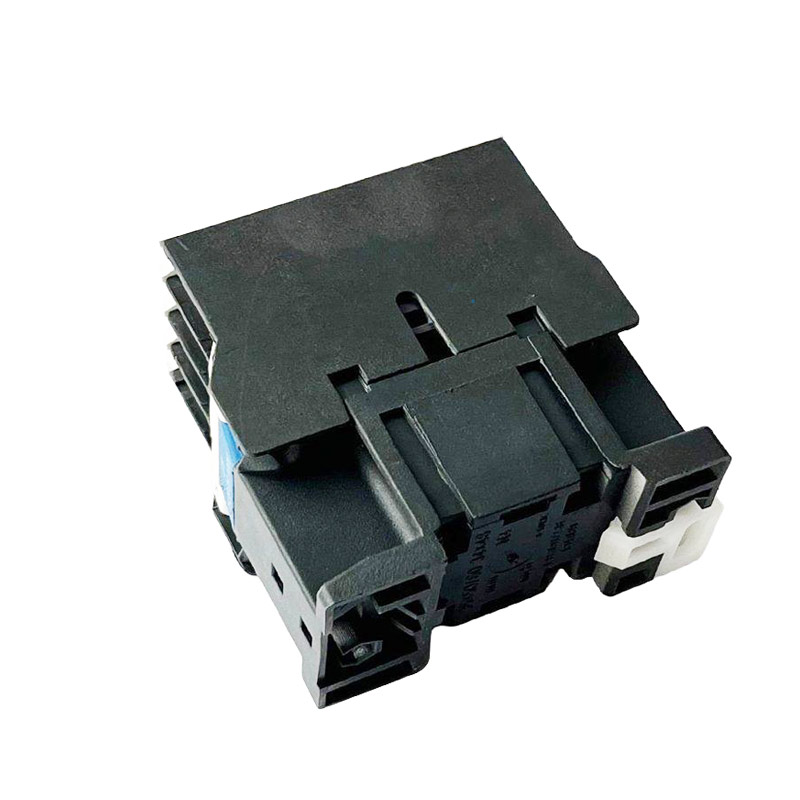

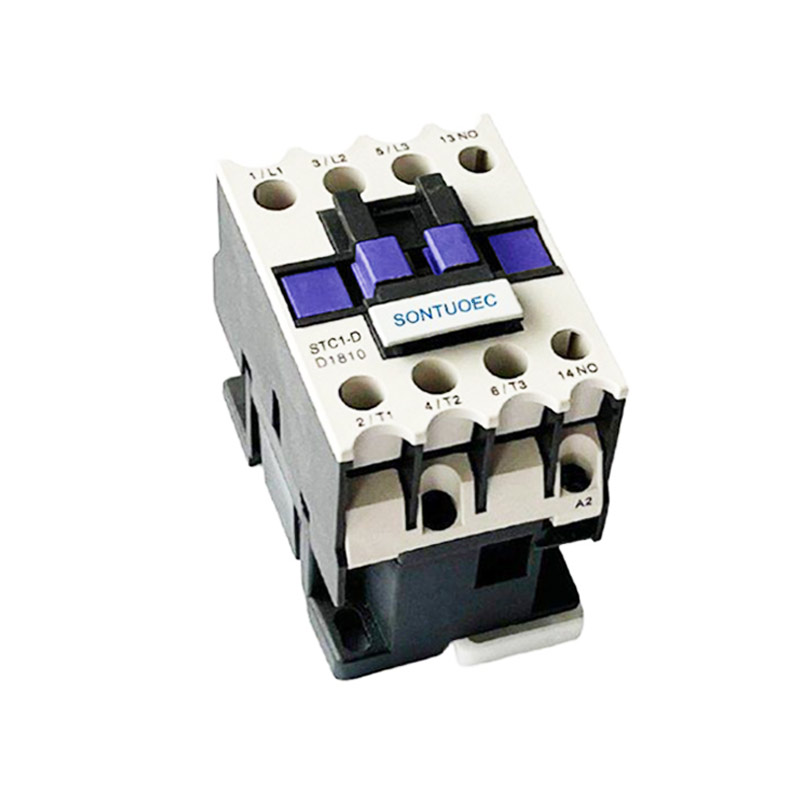

Model:STC1-D

Pošaljite upit

Opis proizvoda

Tip		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Ocijenjena radna struja (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Ocijenjena radna struja (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne ocjene snage Trofazni motori 50/60Hz u kategoriji AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ocijenjena toplinska struja (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3p+br					3p+nc+br

Značajke proizvoda

Visoke performanse: Elektronski kontakts dizajnirani su kao najmanji, najlakši i najmanji kontakt za zapečaćene kontaktore u industriji, s trenutnim ocjenama do 500A (na 85 ° C) i prekidajućim kapacitetom 2000A (na 320VDC).

Energetski učinkovit: Ugrađena ušteda energije zavojnice djeluje na samo 1,7 W Snaga (pri 12VDC) i može ograničiti obrnutu elektromotivnu silu (EMF) na 0V.

Sigurnost: Proizvod je hermetički zapečaćen za unutarnju sigurnost i može djelovati u eksplozivnom ili oštrom okruženju bez oksidacije ili onečišćenja zavojnice ili kontakata, uključujući dugačka razdoblja neobace.

Svestranost: Opcijski pomoćni kontakti pružaju se za jednostavno nadgledanje položaja kontakata za napajanje. Također sadrži fleksibilne veze zavojnice/napajanja.

Scenariji prijave

Elektronični kontakti koriste se u širokom rasponu aplikacija, uključujući, ali ne ograničavajući se na:

Sustavi baterija: posebno prikladni za europsku zajednicu (EC) aplikacije u kojima je potrebna oznaka CE.

Zaštita i prebacivanje kruga: kao što su prebacivanje i sigurnosna kopija releja (tipa III), kao i upravljanje naponom napona, zaštita kruga i sigurnost u AIAG QS9000 dizajnu.

Ostale industrijske aplikacije: Također za automobile, zrakoplovne, komunikacijske mreže, potrošačku elektroniku, medicinu i energiju.
