Kontakt za kućanstvo

Kontaktori za kućanstvo STH8-100 serije serije prvenstveno su dizajnirani za AC 50Hz (ili 60Hz), s nazivnim radnim naponom do 400 V. Imaju ocijenjenu operativnu struju do 100A u kategoriji AC-7A i do 40A u kategoriji AC-7B. Ovi se kontaktori koriste za kontrolu niskih ili malo induktivnih opterećenja u stambenim i sličnim aplikacijama, kao i za kontrolu opterećenja motora kućanstava. Proizvod se uglavnom primjenjuje u kućama, hotelima, apartmanima, uredskim zgradama, javnim zgradama, trgovačkim centrima, sportskim prostorima itd., Kako bi se postigla automatizirana kontrola. Standardi sukladnost: IEC61095, GB/T17885.

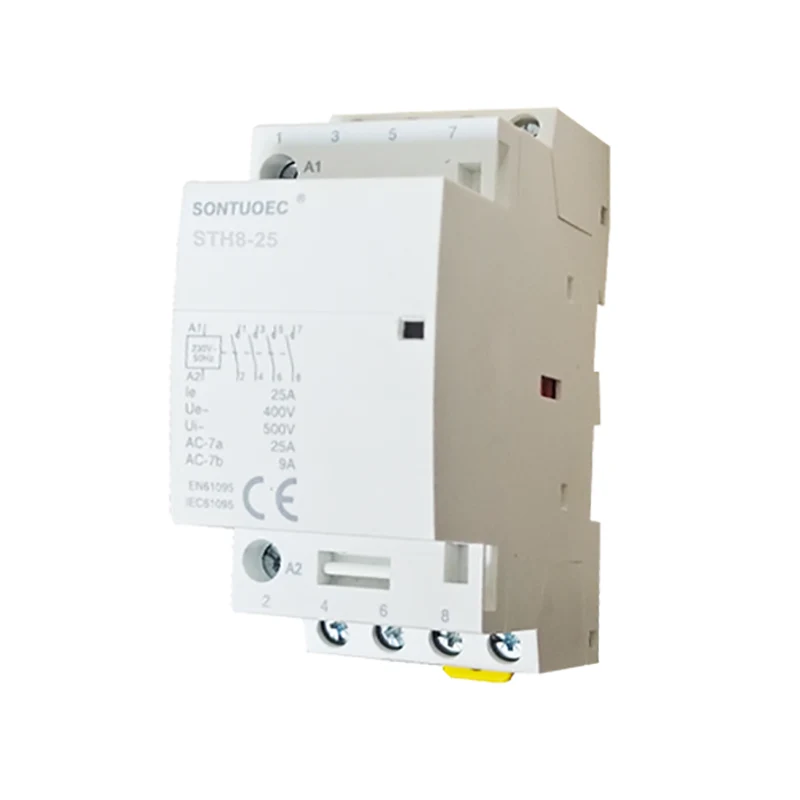

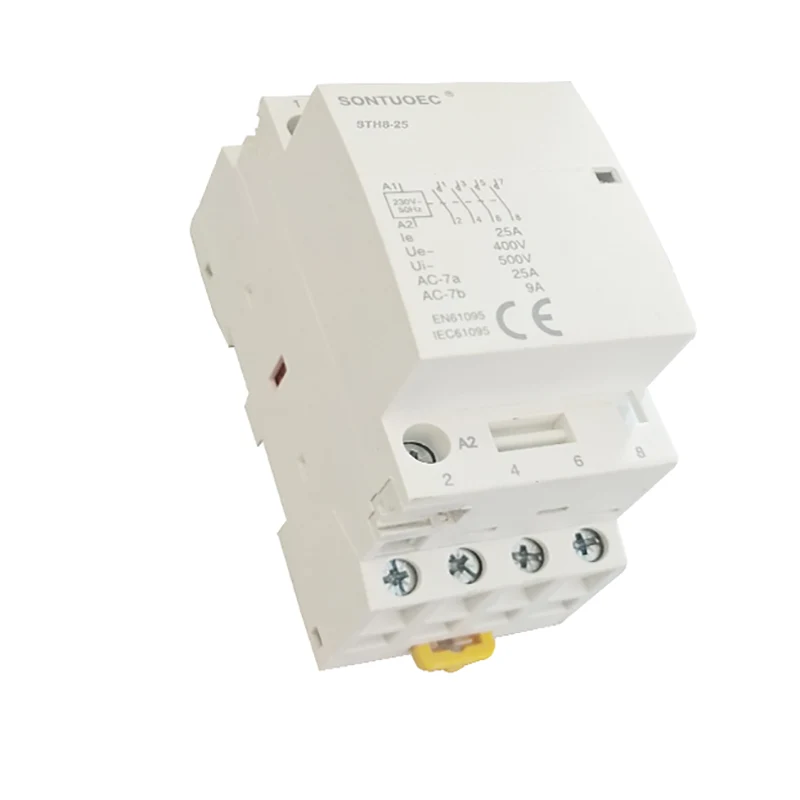

Model:STH8-25

Pošaljite upit

Opis proizvoda

Tip	kontaktor
Ocjena a	16	20	25	32	40	63	100
Pomagala	Da
BctSindication pomoćni	Da
Bactc kontrolirati pomoćnu žuta boja isječak	Da

Tip					Širina u 9 mm moduli

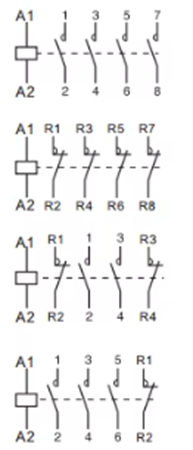

1p	Ocjena (LN) AC-7A	Ocjena (LN) AC-7A	Kontrolirati napon (VAC) (50Hz)	Kontakt
	16a	6a	24	1Ne	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1No+1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1No+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3Ne	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3Ne	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4Ne	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4Ne	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4Ne	12
			110
			230

Glavna struktura

Kontaktor za kućanstvo AC obično se sastoji od sljedećih dijelova:

Kontaktni sustav: uključujući glavne kontakte i pomoćne kontakte. Glavni kontakt koristi se za uključivanje i razbijanje glavnog kruga, koji obično ima veću ocjenu struje; Pomoćni kontakt koristi se za uključivanje i razbijanje upravljačkog kruga, koji ima manju nazivnu struju.

Elektromagnetski sustav: Sastoji se od željezne jezgre, armature i zavojnice. Kad je zavojnica energizirana, jezgra stvara magnetsko polje koje privlači armaturu i zatvara kontakte; Kad se zavojnica ne napaja, magnetsko polje nestaje, armatura se oslobađa, a kontakti se razbijaju.

Uređaj za gašenje luka: Koristi se za gašenje luka kada su kontakti isključeni, sprečavajući luk da uzrokuje oštećenje kontakata.

Školjka i pribor: Školjka se koristi za zaštitu unutarnjih komponenti od utjecaja vanjskog okruženja; Pribor uključuje montažne nosače, terminale itd., Koji se koriste za realizaciju ugradnje i ožičenja kontaktora.

Načelo djelovanja

Princip rada kućanskih AC kontaktora temelji se na načelu elektromagnetske indukcije. Kad je zavojnica energizirana, željezna jezgra stvara magnetsko polje koje privlači armaturu i zatvara kontakte; Kad se zavojnica ne napaja, magnetsko polje nestaje, armatura se oslobađa i kontakti se isključuju. Kontroliranjem energetizacije i isključenja zavojnice može se realizirati daljinski upravljač i zaštita kućanskih krugova.

Tehnički parametri

Glavni tehnički parametri kućanskih AC kontaktora uključuju nazivni napon, nazivnu struju, nazivni frekvencija, povezivanje i lomljenje i tako dalje. Odabir ovih parametara treba odrediti u skladu s stvarnom situacijom u sklopu kućanstva kako bi se osigurala normalan rad i sigurna uporaba kontaktora.

Ocijenjeni napon: odnosi se na razinu napona kada kontakt normalno radi.

Ocijenjena struja: odnosi se na maksimalnu struju koju kontakt može izdržati duže vrijeme pod nazivnim naponom.

Ocijenjena frekvencija: Učestalost napajanja kada kontakt normalno radi.

Kapacitet povezivanja i razbijanja: maksimalna struja koju kontaktor može pouzdano povezati i razbiti u navedenim uvjetima.
