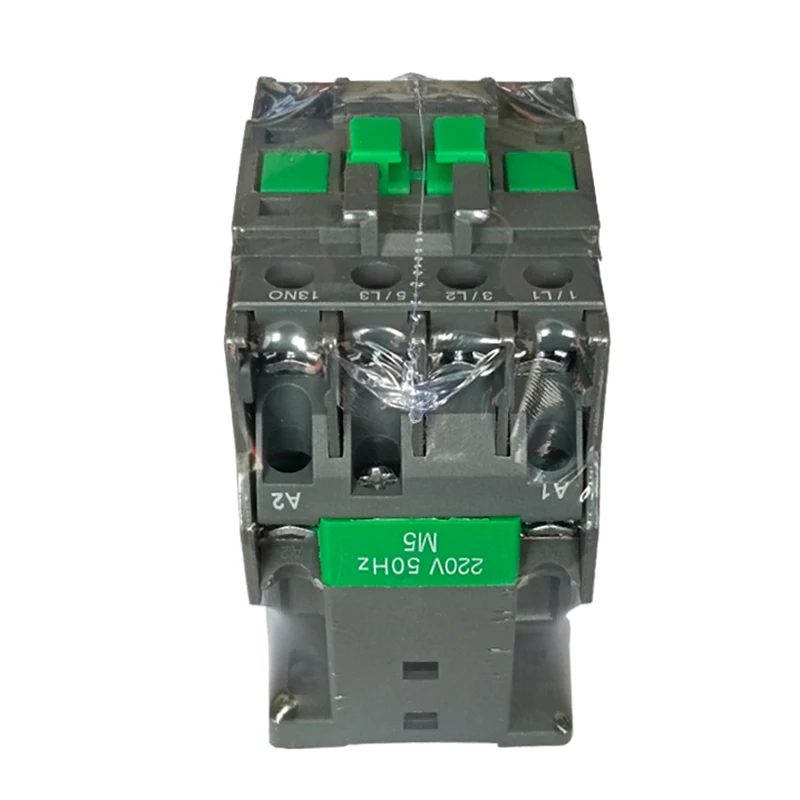

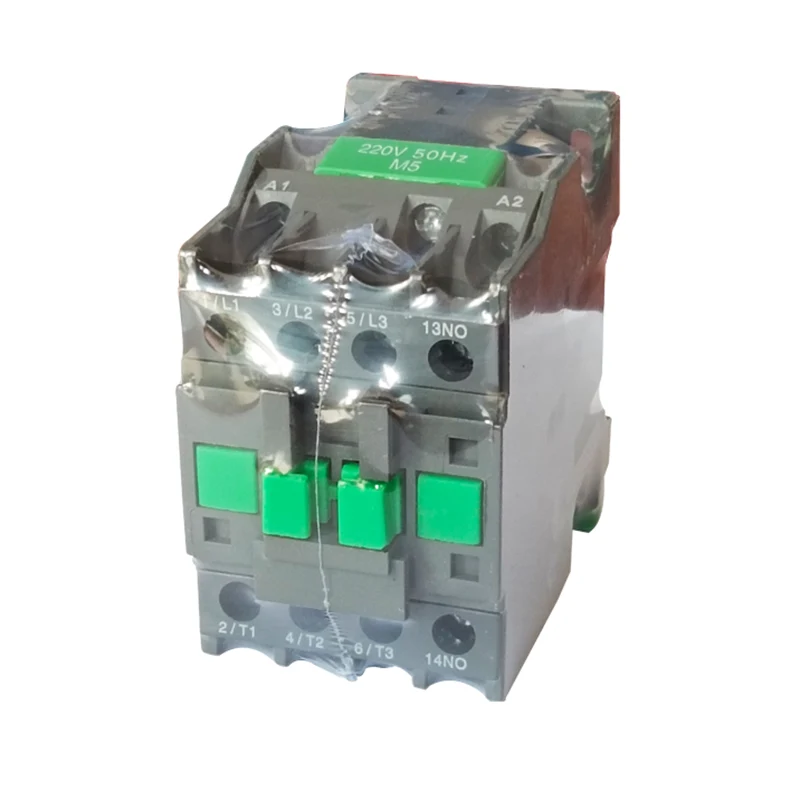

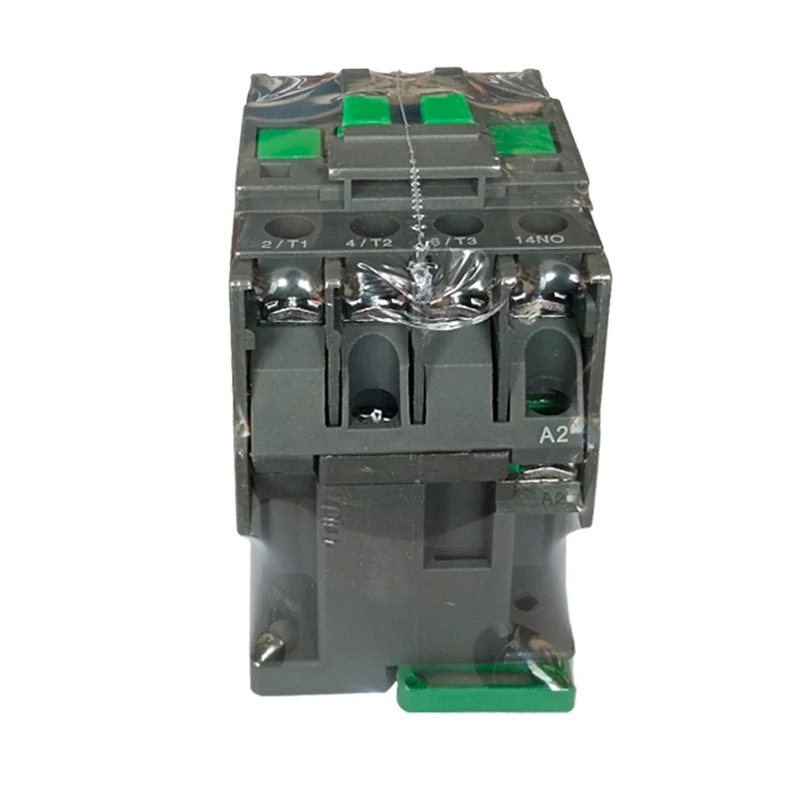

LC1-N Type AC kontaktor

AC Type AC Type EC-u pogodni su za upotrebu u krugovima s AC 50Hz ili 60Hz, naponima do 660V (do 690V za neke modele) i strujama do 95A. Koristi se za povezivanje i razbijanje krugova na velikim udaljenostima, kao i često pokretanje i upravljanje izmjeničnim motorima.

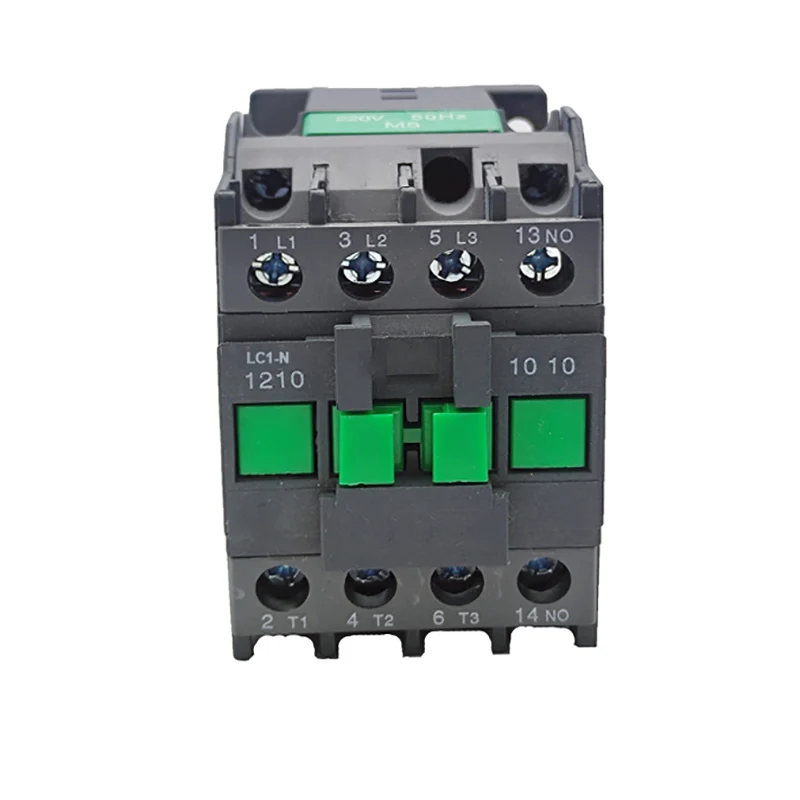

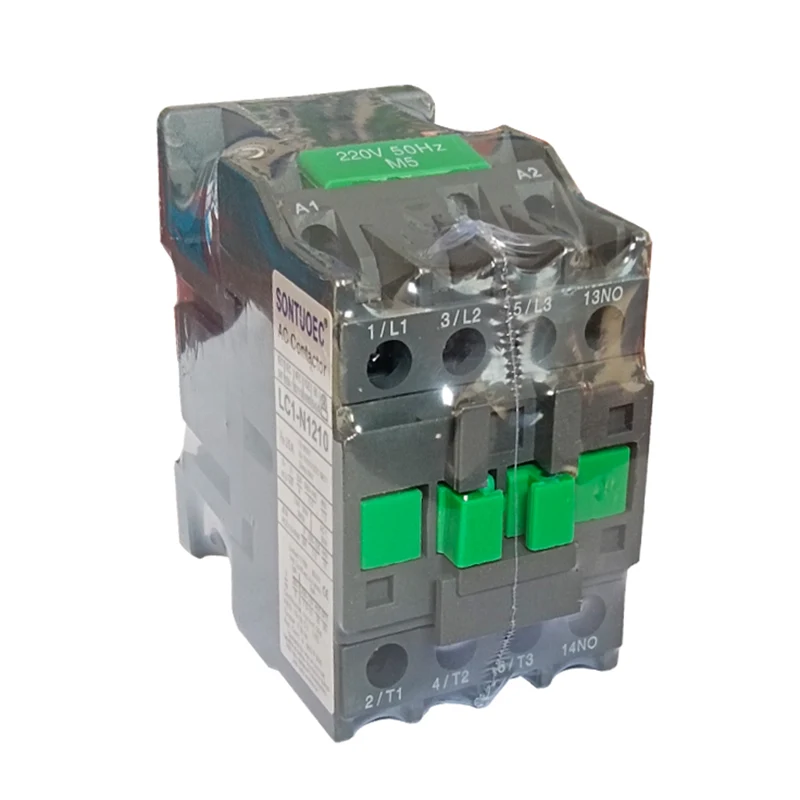

Model:LC1-N1210

Pošaljite upit

Opis proizvoda

Tip		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Ocijenjena radna struja (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Ocijenjena radna struja (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ocjene standardne snage 3faze Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ocijenjena toplinska struja (a)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3p+br					3p+nc+br
Broj kontakata	3p+NC					3p+nc+br

Strukturne značajke

Modularni dizajn: LC1-N tipa AC kontakt prihvaća modularni dizajn s kompletnom kombinacijom funkcije, što je prikladno za korisnike da odaberu i kombiniraju u skladu s njihovim potrebama.

Elektromagnetski sustav: uključujući elektromagnetsku zavojnicu i željeznu jezgru, što je važan dio kontaktora, oslanjajući se na njega kako bi se pokrenulo zatvaranje i isključivanje kontakata.

Kontaktni sustav: uključujući glavni kontakt i pomoćni kontakt. Glavni kontakt koristi se za povezivanje i razbijanje glavnog kruga i kontrolu veće struje; Pomoćni kontakt nalazi se u upravljačkom krugu kako bi se ispunili zahtjevi različitih metoda upravljanja.

Sustav za gašenje luka: Opremljen uređajem za gašenje luka, uglavnom polu-obloženim uzdužnim pokrovom luka od lučne gline, i opremljen snažnim lučnim krugom magnetskog puhanja kako bi se osiguralo da se kontakti za prekid kruga generiranih lukovima ugasi, smanjuju oštećenja ARC-a.

Princip rada

Kad je upravljački krug energičan, elektromagnetska zavojnica stvara magnetsko polje, koje privlači željeznu jezgru da bi se kontaktima pričvrstilo, spajajući tako glavni krug kompresora. Kad se upravljački krug napaja, magnetsko polje nestaje, željezna jezgra se resetira pod djelovanjem opruge, kontakt je isključen, a glavni krug kompresora je također isključen.
