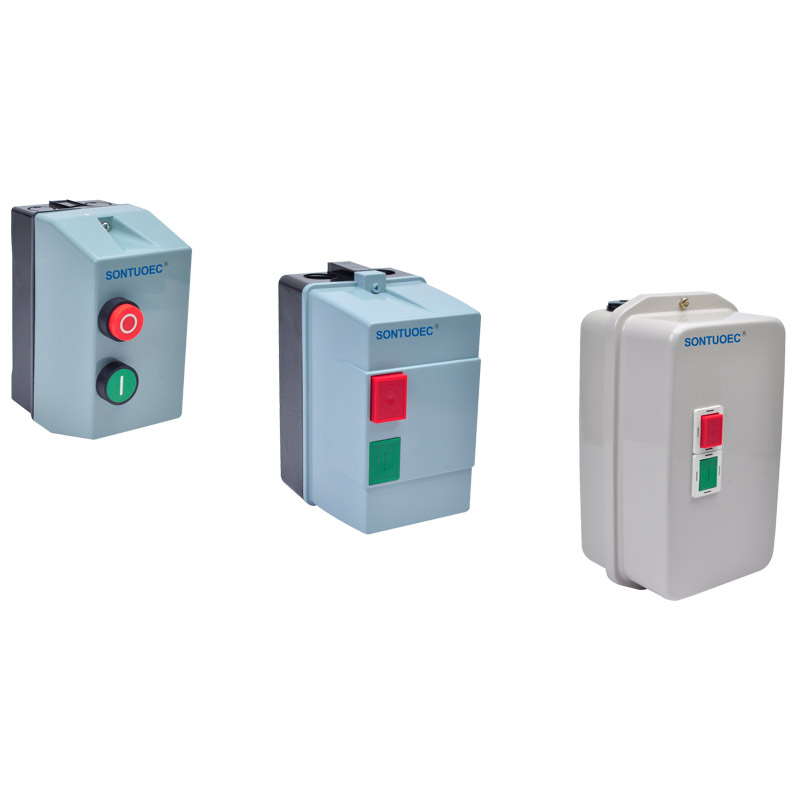

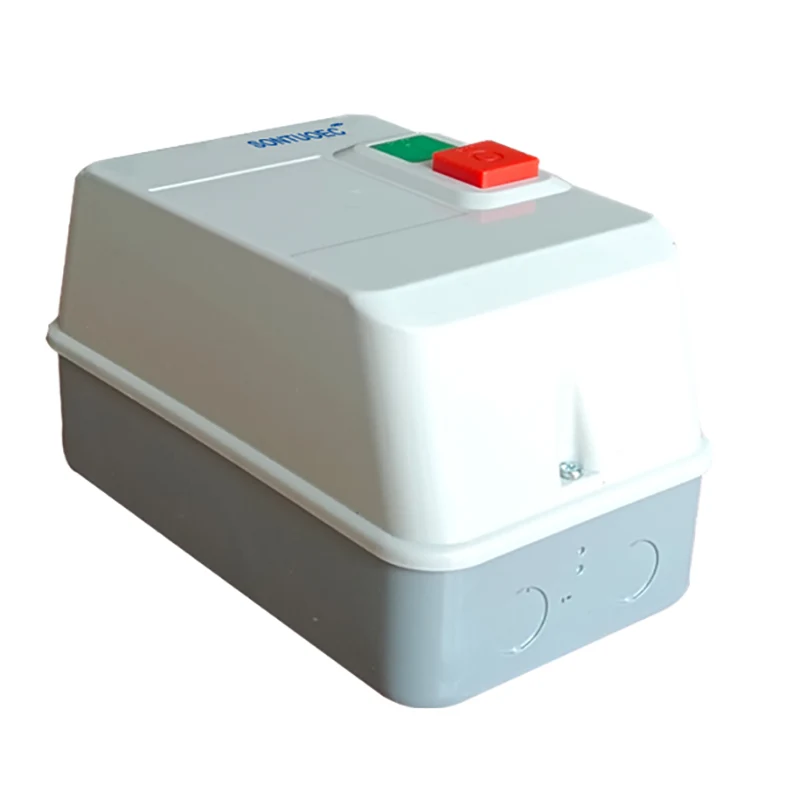

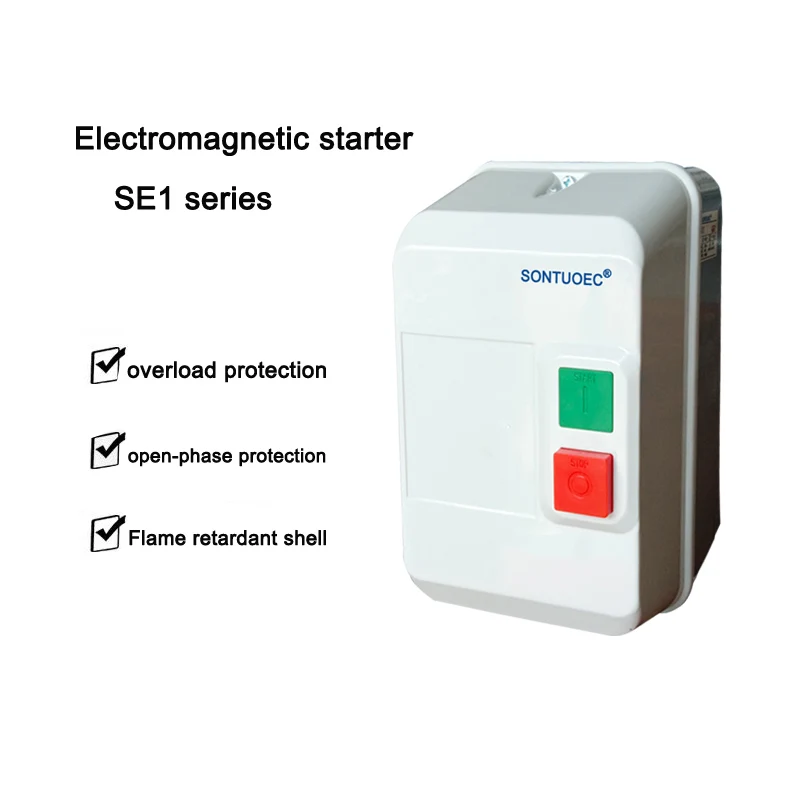

Magnetski starter (DOL)

Magnetski starter (DOL) Motor, tj. Magnetska prekidača koristi se za kontrolu početnog i zaustavljanja motora (ili motora). Magnetski prekidači ovdje igraju ključnu ulogu kontrolirajući isključenje kruga prema promjenama u vanjskom magnetskom polju, shvaćajući tako kontrolu nad motorom.

Pošaljite upit

Opis proizvoda

Tehnički podaci

Način proizvoda br.	SLE1-09 i 12	Dvostruko u suoliranom, zaštićenom tolp429 (3) ili, F659 (4)
Ograda	SLE1-18 i 25	Dvostruko u suoliranom, zaštićenom tolp427 (3) ili, F5577 (4)
	SLE1-32 i 95	Matal, LP65 do 559
Kontrola (2 tipke poklopac kućišta)	SLE1-32 i 95	1 Green Gumb za pokretanje '1', 1Red Stop/Teset Buttion „O“
Spojevi	SLE1-32 i 95	Električni napajanje i upravljački priključci

Glavni tehnički parametri:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) zadržana snaga (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) zadržana snaga (AC-3) IEC60947-4	380V	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Zadržana struja (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Zadržana struja (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Zadržana struja grijanja (a)			25	32	40	50	60	80		125
Zadržani inzutalirani volage (v) 660
Pomoćni kontakt AC-15	Kontakt	standard	1Ne				1No+1nc
	Zadržana struja (a)	220V	1.6
	Zadržana struja (a)	380V	0.95
Toplinski releji Suicebie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Ocjena kućišta		LP65

Načelo djelovanja

Načelo rada pokretača magnetskog prekidača uglavnom se temelji na utjecaju magnetskog polja i načelu rada istosmjernog motora. Kad se vanjsko magnetsko polje približi magnetskom prekidaču, on aktivira magnetski senzorski element (npr. Trska) unutar prekidača, uzrokujući da se zatvori ili razbije kontakte, kontrolirajući tako otvaranje i zatvaranje kruga. Nakon što se krug zatvori, struja teče kroz motor, uzrokujući da se počne rotirati. DC Motors, s druge strane, djeluje na principu da se energizirani vodič kreće u magnetskom polju djelovanjem elektromagnetske sile.

Glavne komponente

Magnetska sklopka: obično se sastoji od elementa magnetskog senzora i uređaja za okidač, koji se koristi za otkrivanje vanjskih magnetskih polja i kontrolu uključivanja/isključivanja kruga.

Električni motor: uređaj koji pretvara električnu energiju u mehaničku energiju i pokreće razne uređaje rotacijom.

Upravljački krug: Koristi se za primanje vanjskih signala i upravljanje radnim statusom magnetskog prekidača i motora prema signalima.
