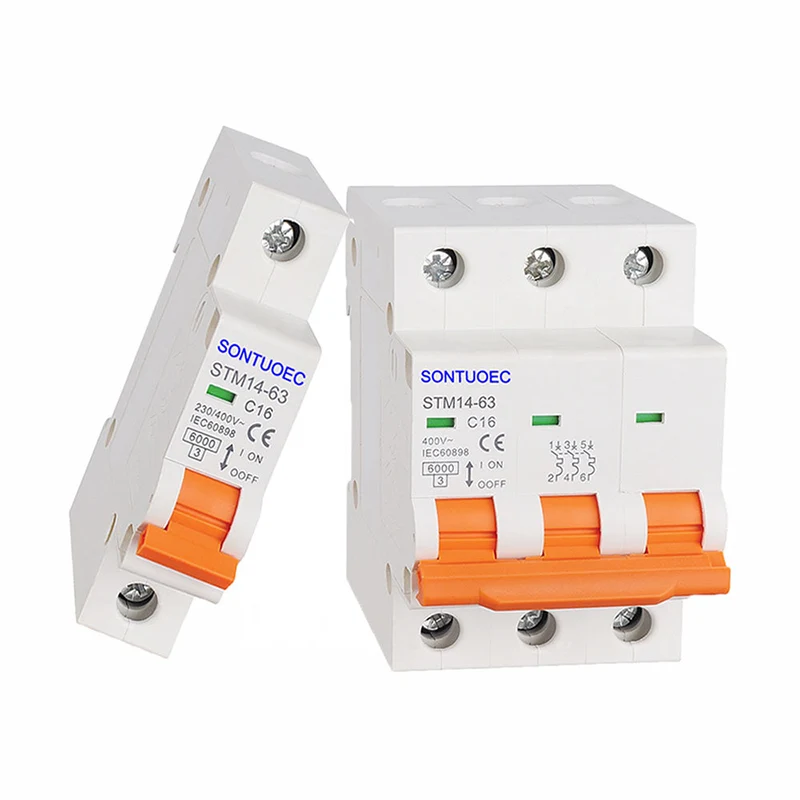

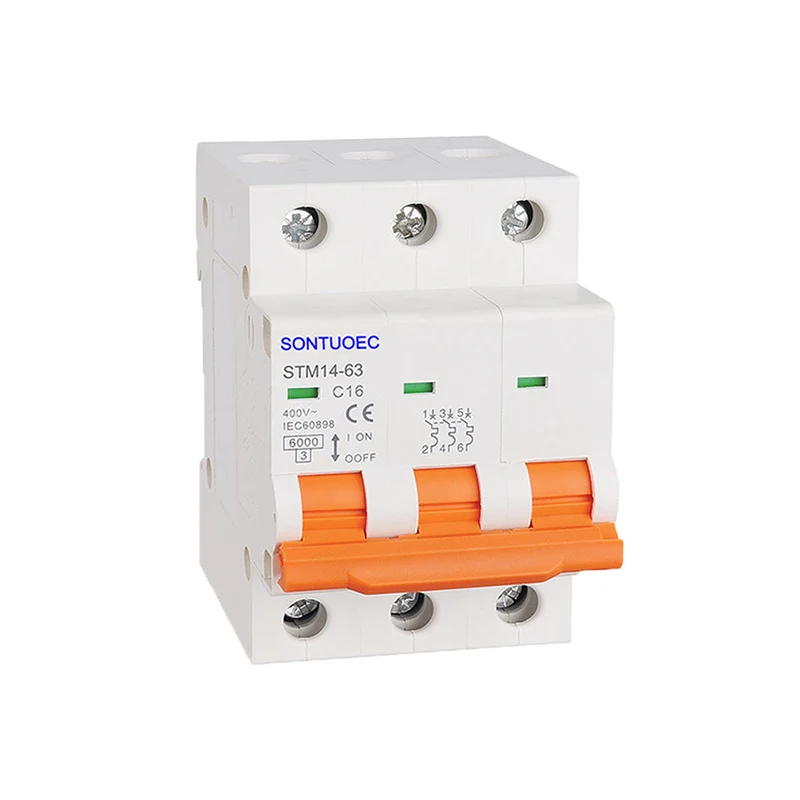

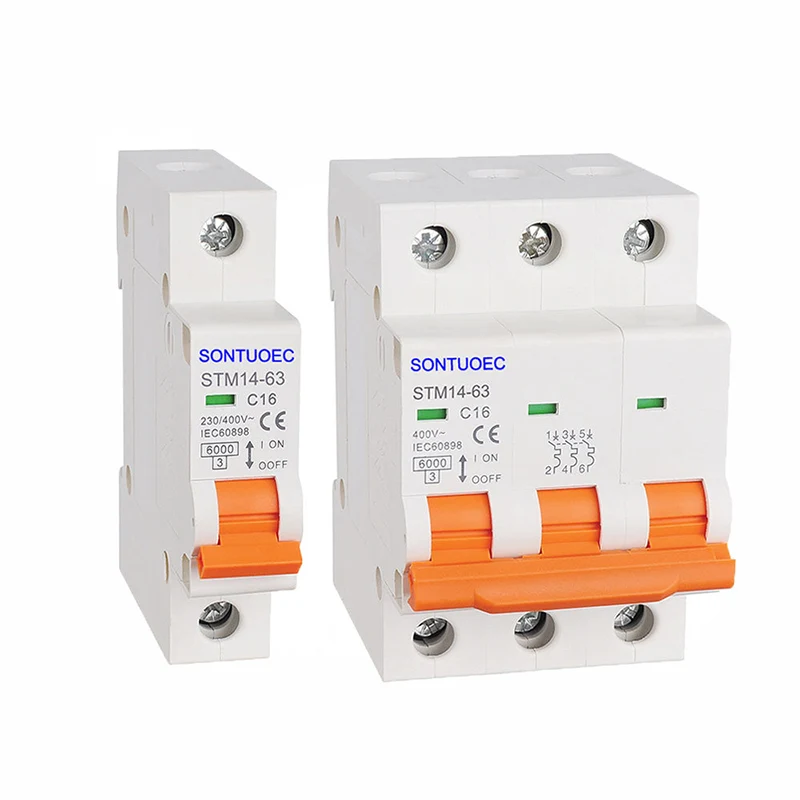

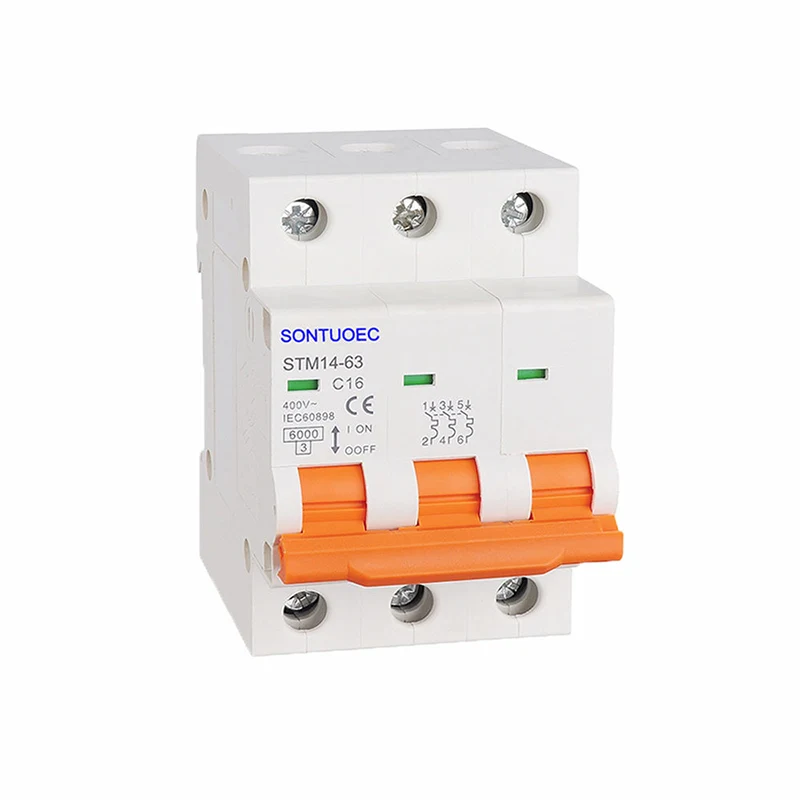

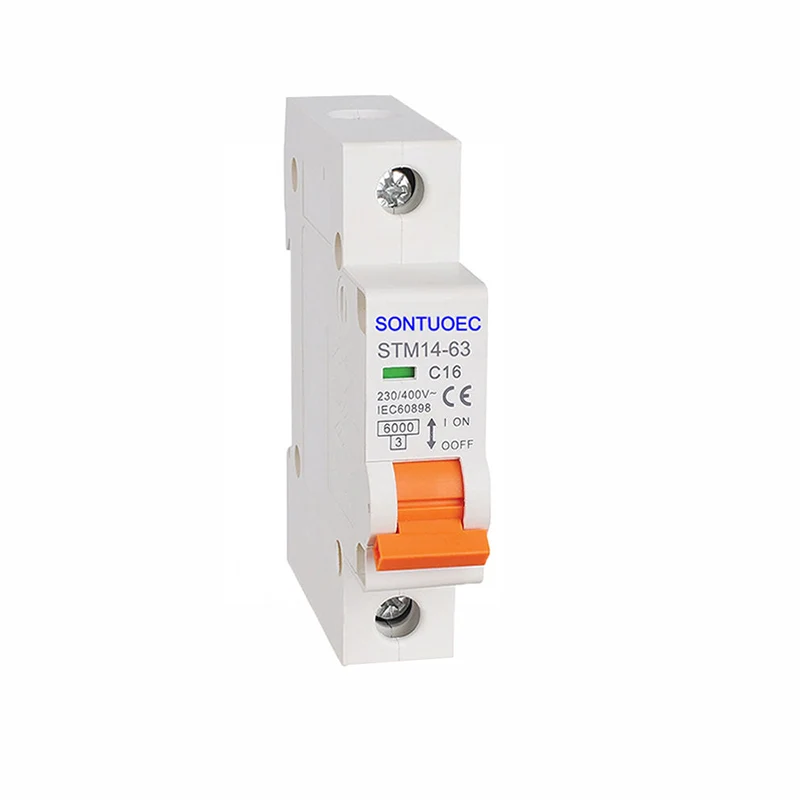

Mini MCB minijaturni prekidač je automatski upravljani električni prekidač dizajniran za zaštitu električnih krugova od oštećenja uzrokovanih preopterećenjima ili kratkim spojevima. Sposoban je uključiti, nositi i lomljenje struje u normalnim uvjetima kruga, kao i uključivanje, nositi se u određenom vremenskom razdoblju i razbiti struju u navedenim uvjetima nenormalnog kruga.
Model |
STM14-63 |
Standard |
IEC60898-1 |
Pol |
1p, 2p, 3p, 4p |
Krivulja |
B, C, D |
Ocijenjeni kapacitet kratkog spoja (ICN) |
3ka, 4,5ka, 6Ka |
Ocijenjena struja (IN) |
1,2,4,610,16,20,25,32,40,50,63A |
Ocijenjeni napon (UN) |
AC230 (240)/400 (415) V |
Magnetska izdanja |
B krivulja: između 3in i 5 in C krivulja: između 5in i 10in D krivulja: između 10 in i 14in |
Elektro-mehanička izdržljivost |
preko 6000 ciklusa |
Mala veličina: Mini MCB minijaturni prekidač za krug karakterizira mala veličina i lagana težina, što je lako ugraditi i koristiti.
Pouzdan rad: Njegova unutarnja struktura i materijali dobro su dizajnirani kako bi se osiguralo da se napajanje brzo isključi kada u krugu postoji preopterećenje ili kratki spoj za zaštitu električne opreme i osobne sigurnosti.
Široko se koristi: široko se koristi u stambenim, komercijalnim zgradama i industrijskim objektima kao najčešće korišteni uređaj za zaštitu terminala u izgradnji uređaja za distribuciju električnog terminala.
Mini MCB radi na principu zaštite kratkog spoja i preopterećenja nadgledanjem struje. Kada se u krugu pojavi greška kratkog spoja, MCB će odmah isključiti krug kako bi se spriječilo da prekomjerna struja uzrokuje požar i druge sigurnosne incidente. Kad u krugu dođe preopterećenost, MCB će odgoditi prekid kruga na određeno vrijeme kako bi zaštitio električnu opremu od oštećenja. Osim toga, neki mini MCB-ovi imaju prekomjerno napona zaštite koja prekida krug kada je napon nenormalan (previsok) kako bi se spriječilo oštećenje električne opreme.
Mini MCB dostupni su u raznim vrstama kako bi zadovoljili potrebe različitih električnih sustava. Uobičajene vrste uključuju:
Standardno: obično se koristi u stambenim i komercijalnim zgradama s parametrima kao što su nazivni raspon struje, nazivni napon, kapacitet prekida kratkog spoja i broj stupova.
Izolirano: može u potpunosti izolirati izvor napajanja i opterećenje za sigurno održavanje električnih sustava.
Vrsta segmentiranog kruga: Unutar nazivne struje, funkcija isključivanja MCB može se prebaciti kako bi se održalo energetirano stanje dijela kruga.
Preostala vrsta struje: Poznate i kao prekidači za zaštitu od curenja, oni mogu otkriti greške istjecanja u krugovima i automatski smanjiti napajanje.
Vrsta zaštite od preopterećenja: sposoban za otkrivanje prekomjerne struje i rezanje snage za zaštitu električne opreme i žica.
Vrsta multifunkcije: integrira različite funkcije, poput zaštite od preopterećenja, zaštite kratkog spoja i zaštite od curenja.
Vrsta upravljanja: Omogućuje operatoru da ručno otvori ili zatvori krug za kontrolu električne opreme.
Prilikom odabira mini MCB -a, potrebno je uzeti u obzir faktori poput nazivnog napona, nazivne struje, lomljenja, radnih karakteristika i uvjeta okoliša. Također je potrebno odabrati odgovarajuću vrstu MCB -a u skladu s određenim zahtjevima kruga i opterećenja.
