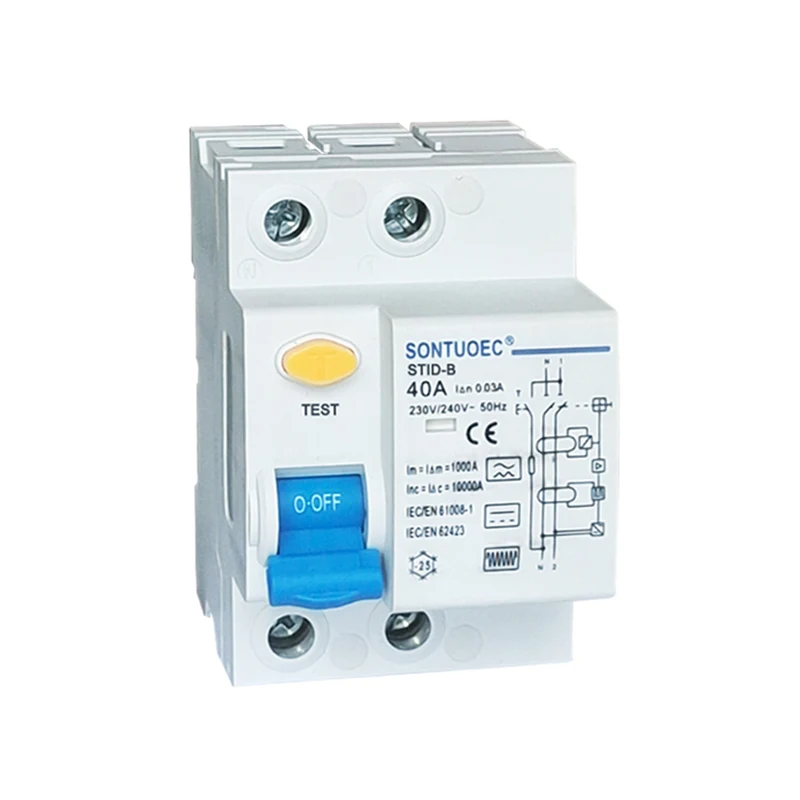

RCCB B model prekidača zaostalog struje struje

RCCB B Model Residual Current Circuit Breaker protects in the event of contunuous fault current on three phase networks.It usually is used in the field of Recharging Station,Medical Apparatus and Instruments, Controllers and Variable Speed Drives,Batter Charges and Inverters(DC)...STID-B complys with IEC/EN61008-1 and IEC/EN62423 standard.

Model:STID-B

Pošaljite upit

Opis proizvoda

Električni Značajka	Standard		IEC/EN62423 & IEC/EN61008-1
	Tip (valni oblik propuštanja zemlje)		B
	Ocijenjena struja u	A	25,40,63

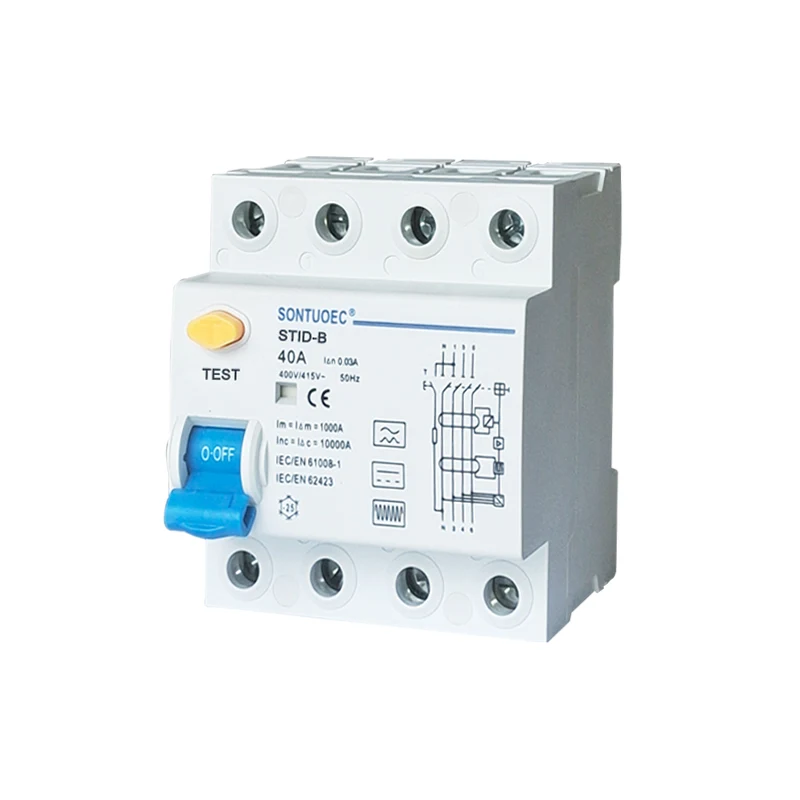

	Poljaci	P	1p+n, 3p+n
	Ocijenjeni napon ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Ocijenjena osjetljivost i n	A	0,03,0.1,0.3
	Izolacijski napon UI	V	500
	Ocijenjeno preostalo izradu i	A	500 (u = 25A/40A)
	KAPACIJSKA KAPACIJA I M	A	630 (u = 63A)
	Struja kratkog spoja I c	A	10000
	SCPD osigurač	A	10000
	Vrijeme prekida pod I n	s	≤0.1
	Ocijenjena učestalost	Hz	50
	Ocijenjeni impuls izdržati napon (1,2/5,0) UIMP	V	4000
Mehaničar značajke	Dielektrični test napon na Ind. Fred. za 1min	kv	2.5
	Stupanj zagađenja		2
	Električni život		2000
	Mehaničarka iife		10000
	Indikator struje greške		Da
	Stupanj zaštite		IP20
	Temperatura okoline (s dnevnim prosjekom 35)	ºC	-40 ~+55 ° C
	Temperatura skladištenja	ºC	-40 ~+70 ° C

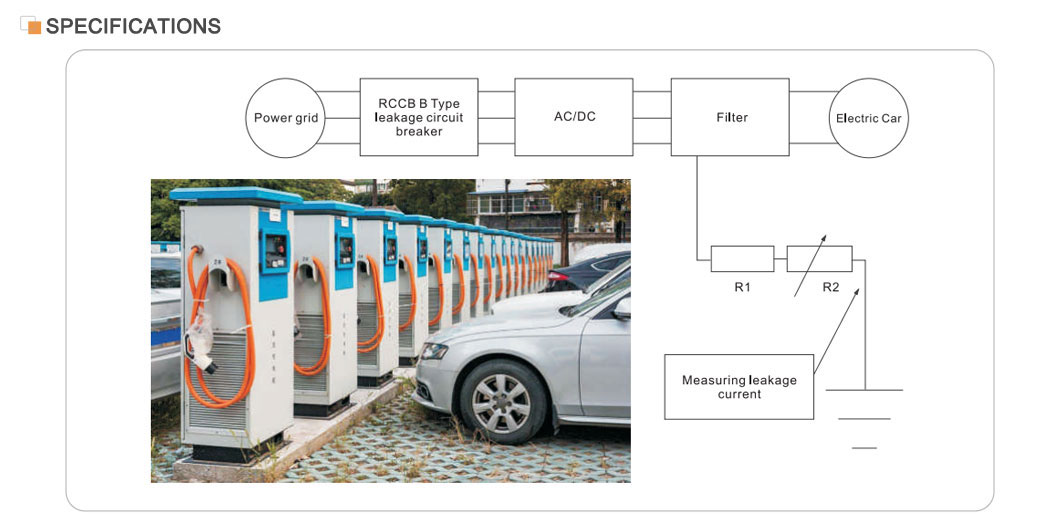

STID-B RCCB B model prekidača zaostale struje prikladan je za tip A, a također je pogodan za izglađivanje istosmjernih rezidualnih struja, istosmjerne rezidualne struje koje mogu nastati iz krugova ispravljača i visoke frekvencije AC rezidualne struje. Pruža zaštitu u slučaju kontinuiranih struja grešaka u trofaznim mrežama. STID-B se obično koristi u područjima stanica za punjenje, medicinske opreme i instrumenata, kontrolera i pogona promjenjivih brzina, punjača baterija i pretvarača (DC). STID-B u skladu s IEC/EN61008 i IEC/EN62423 standardima.

Glavne značajke

Ocijenjena struja: 40A, pogodna za veće struje električnih sustava.

Zaštita istjecanja: Uz visoku osjetljivost i točnost, može otkriti struju istjecanja i odsjeći napajanje u vrlo kratkom vremenu.

Sigurnosni učinak: U skladu je s međunarodnim standardima kao što su IEC/EN61008.1 i GB16916.1, osiguravajući sigurnost i pouzdanost proizvoda.

Opseg primjene: široko se koristi u industrijskim, komercijalnim, visokim i civilnim zgradama kako bi se pružila sveobuhvatna zaštita električnom sustavu.

Načelo djelovanja

RCCB B model prekidača zaostalog strujnog struja temelji se na transformatoru struje nulte sekvence. Svaka faza provođenja prolazi kroz transformator struje nulte sekvence, čija je sekundarna strana povezana s elektromagnetskim detelom. U normalnim uvjetima, vektorski zbroj faznih struja kroz transformator struje nulte sekvence je nula, tako da je tok kroz transformator nula, sekundarni izlazni napon također je nula, a prekidač kruga neće raditi. Međutim, nakon što se struja istjecanja poveća i pokrene sekundarni bočni izlazni napon kako bi narasla na određenu razinu, elektromagnetsko oslobađanje aktivira se, pokrećući rad mehanizma za djelovanje i isključivanje kontakata povezanih s napajanjem, ostvarujući tako zaštitu istjecanja.

Odabir i instalacija

Odabir: Prilikom odabira RCCB -a, treba uzeti u obzir parametri poput nazivnog napona, nazivne struje, struje akcije curenja i vrijeme djelovanja električnog sustava. Također je potrebno odabrati odgovarajući RCCB prema vrsti potrebne zaštite (npr. Izravna zaštita od kontakta ili neizravna zaštita kontakta).

Instalacija: RCCB treba biti instaliran na dolaznom kraju električnog sustava ili na granu grane kako bi se osigurala potpuna zaštita cijelog električnog sustava ili određene grane. Tijekom instalacije treba strogo primijetiti relevantne standarde i kodove kako bi se osiguralo pravilno povezivanje i pouzdan rad RCCB.
