SLE1-D serija magnetski starter

SLE1-D magnetski starter serije je električni upravljački uređaj koji elektromagnetskom silom upravlja pokretanjem i zaustavljanjem električnog motora. Obično sadrži elektromagnetsku zavojnicu koja, kada se energizira, stvara magnetsko polje koje privlači kretanje željezne jezgre, koje pokreće zatvaranje ili probijanje kontakata kako bi se postigla kontrola motora.

Model:SLE1-D

Pošaljite upit

Opis proizvoda

Tehnički podaci

Način proizvoda br.	SLE1-09 i 12	Dvostruko u suoliranom, zaštićenom tolp429 (3) ili, F659 (4)
Ograda	SLE1-18 i 25	Dvostruko u suoliranom, zaštićenom tolp427 (3) ili, F5577 (4)
	SLE1-32 i 95	Matal, LP65 do 559
Kontrola (2 tipke poklopac kućišta)	SLE1-32 i 95	1 Green Gumb za pokretanje '1', 1Red Stop/Teset Buttion „O“
Spojevi	SLE1-32 i 95	Električni napajanje i upravljački priključci

Glavni tehnički parametri:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) zadržana snaga (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) zadržana snaga (AC-3) IEC60947-4	380V	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Zadržana struja (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Zadržana struja (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Zadržana struja grijanja (a)			25	32	40	50	60	80		125
Zadržani inzutalirani volage (v) 660
Pomoćni kontakt AC-15	Kontakt	standard	1Ne				1No+1nc
	Zadržana struja (a)	220V	1.6
	Zadržana struja (a)	380V	0.95
Toplinski releji Suicebie		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Ocjena kućišta		LP65

Načelo djelovanja

Načelo rada magnetskog startera SLE1-D serije temelji se na interakciji elektromagnetske indukcije i elektromagnetske sile. Kad se upravljanje napajanjem napaja, elektromagnetska zavojnica stvara magnetsko polje, koje privlači željeznu jezgru da se kreće i zatvara kontakte, a motor se isporučuje snagom i počinje se pokretati. Kad se upravljanje napajanjem napaja, magnetsko polje nestaje, željezna jezgra se resetira pod djelovanjem opruge, kontakti se razbijaju i motor prestaje raditi.

Vrste i značajke

Postoje razne vrste SLE1-D magnetskih startera, kao što su izravni on-line (DOL) SLE1-D magnetski pokretači, Star-Delta (Star-Delta), starteri, autotransformer početnici i tako dalje. Različite vrste SLE1-D magnetskih startera imaju različite karakteristike i opseg primjene.

1.Direct on-line (DOL) SLE1-D magnetski starter:

Jednostavna struktura, niska cijena.

Pogodno za pokretanje i zaustavljanje kontrole malih motora snage.

2.star-delta (Star-Delta) Starter:

Promjenom ožičenja motora ostvaruje svrhu smanjenja napona i struje tijekom pokretanja.

Prikladno za kontrolu pokretanja motora srednje snage.

3.AUTOTRANSFORMER STARTER:

Koristi autotransformer za smanjenje napona i struje pri pokretanju motora.

Primjenjivo na početnu kontrolu motora velike snage.

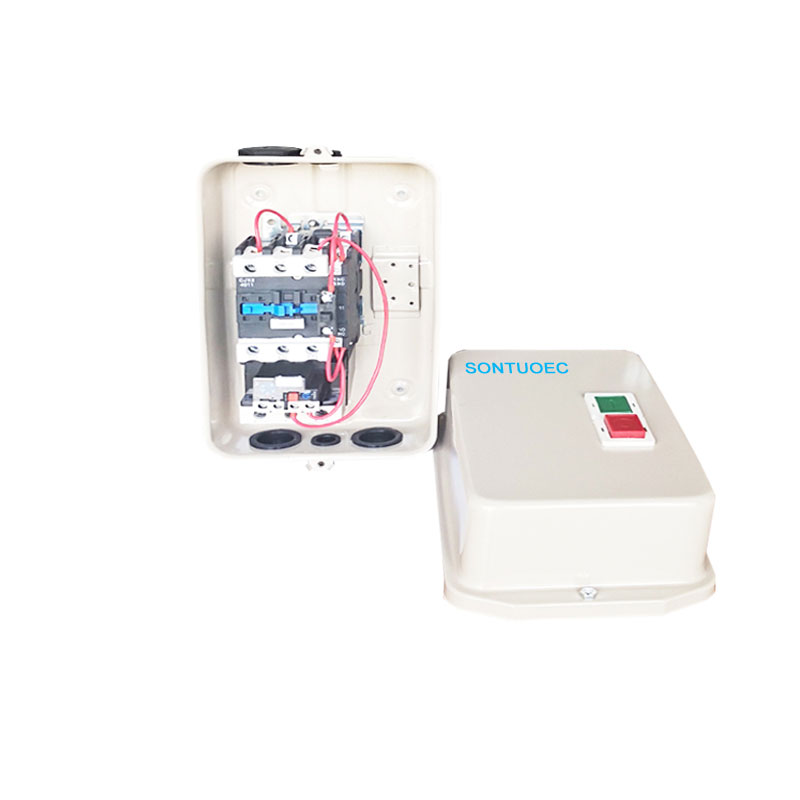

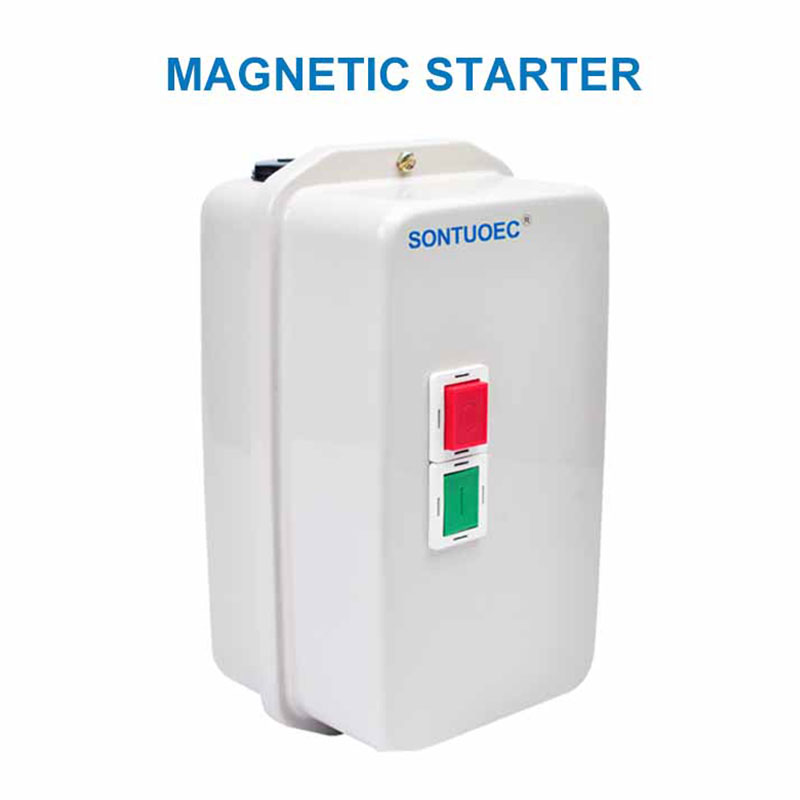

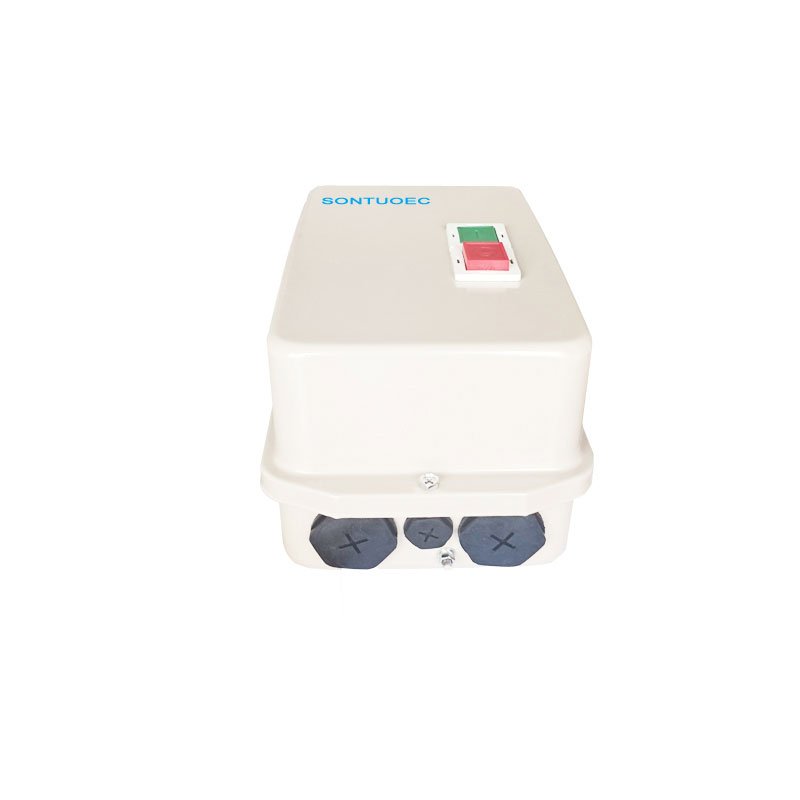

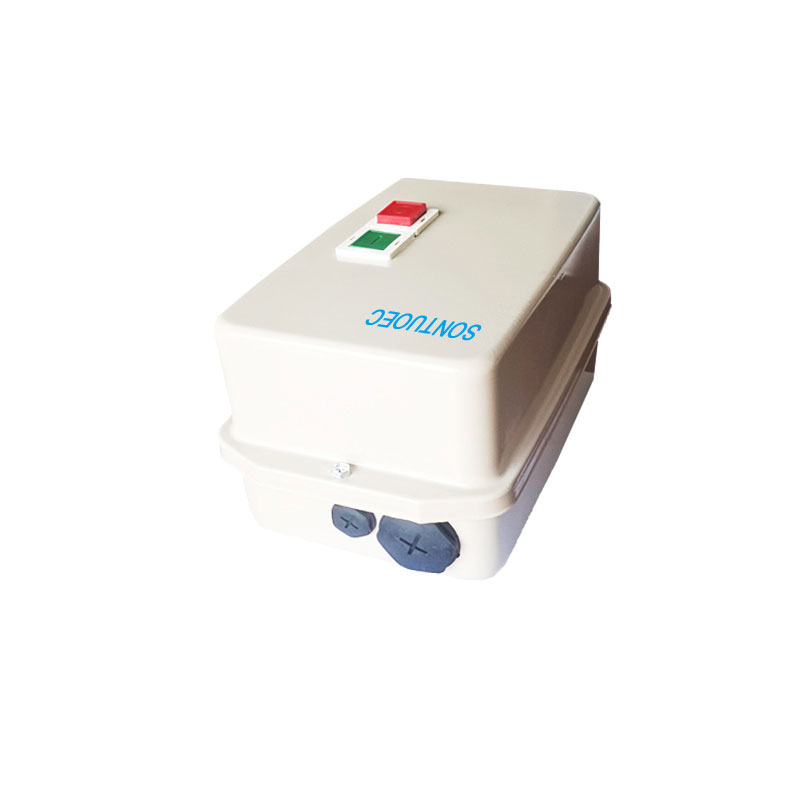

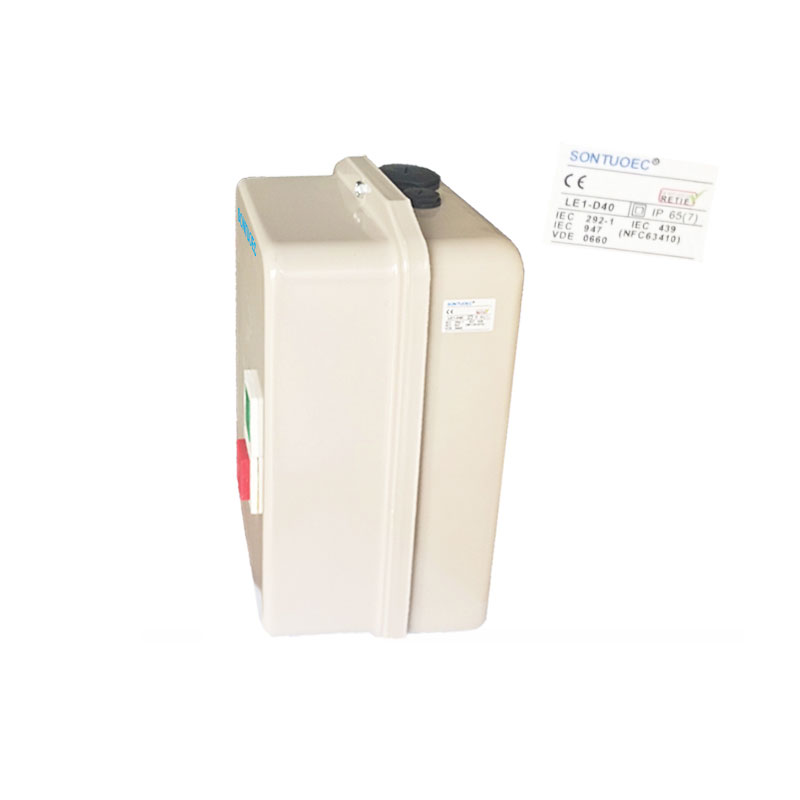

SLE1-D Series Magnetic Starter

Scenariji prijave

SLE1-D magnetski starteri široko se koriste u raznim industrijskim i komercijalnim primjenama kao što su proizvodnja, građevinarstvo, poljoprivreda i prijevoz. Koriste se za kontrolu različitih vrsta motora kao što su trofazni asinhroni motori, DC motori itd. Za automatiziranu proizvodnju i daljinski upravljač opreme.
