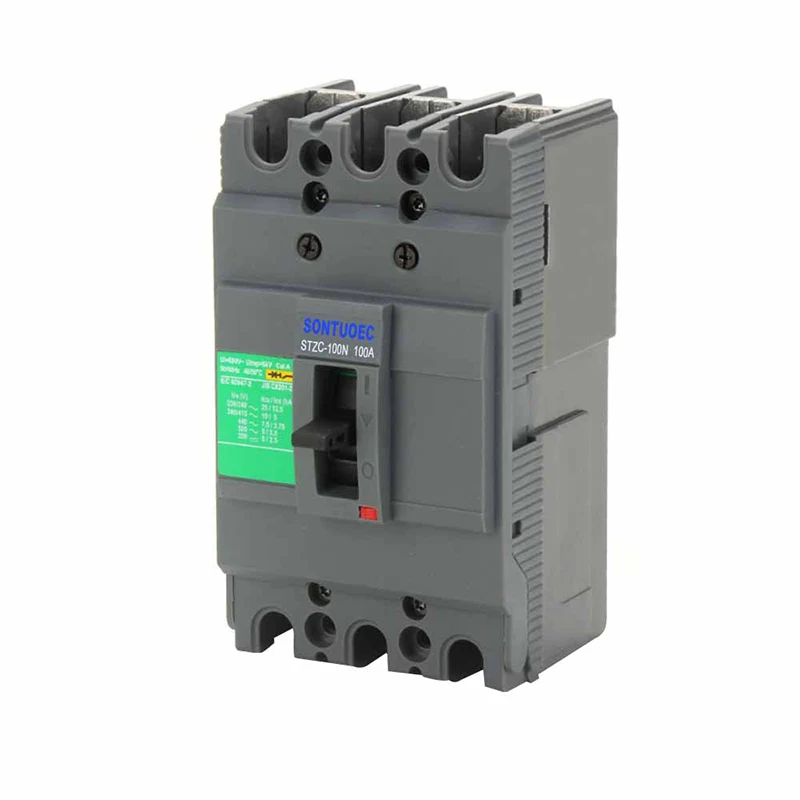

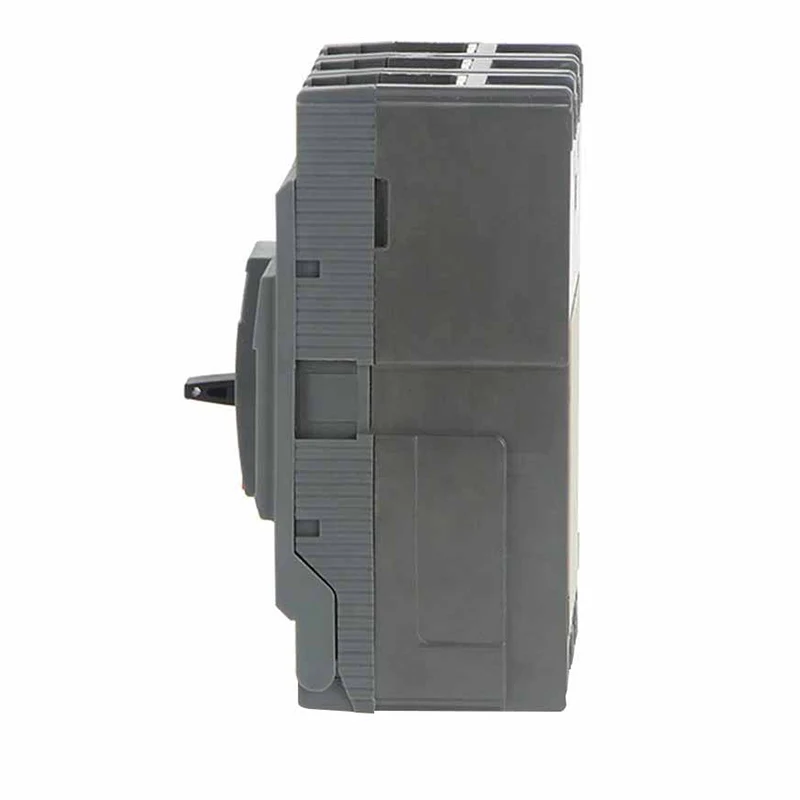

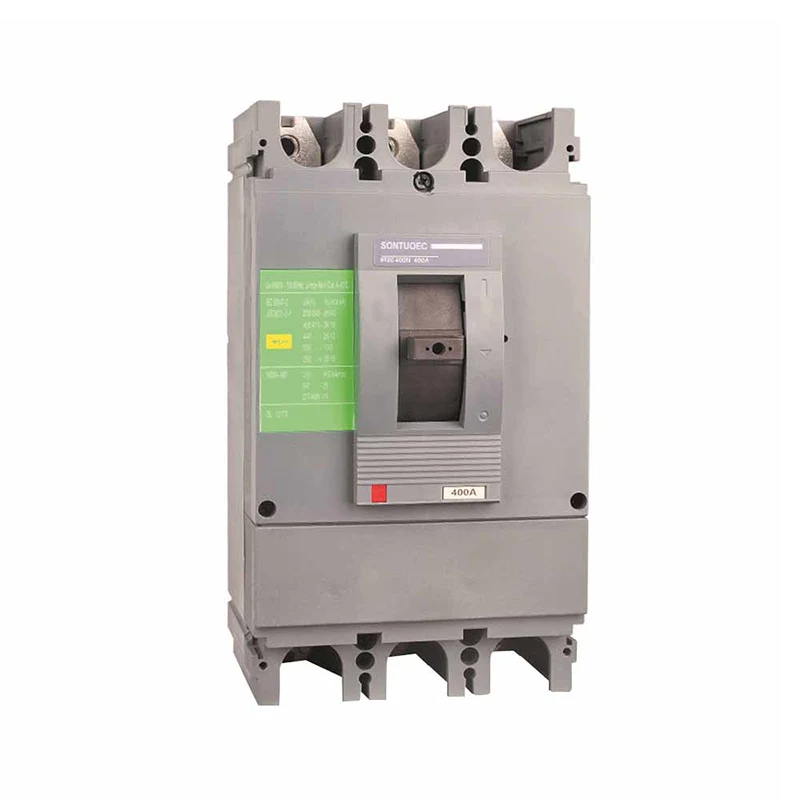

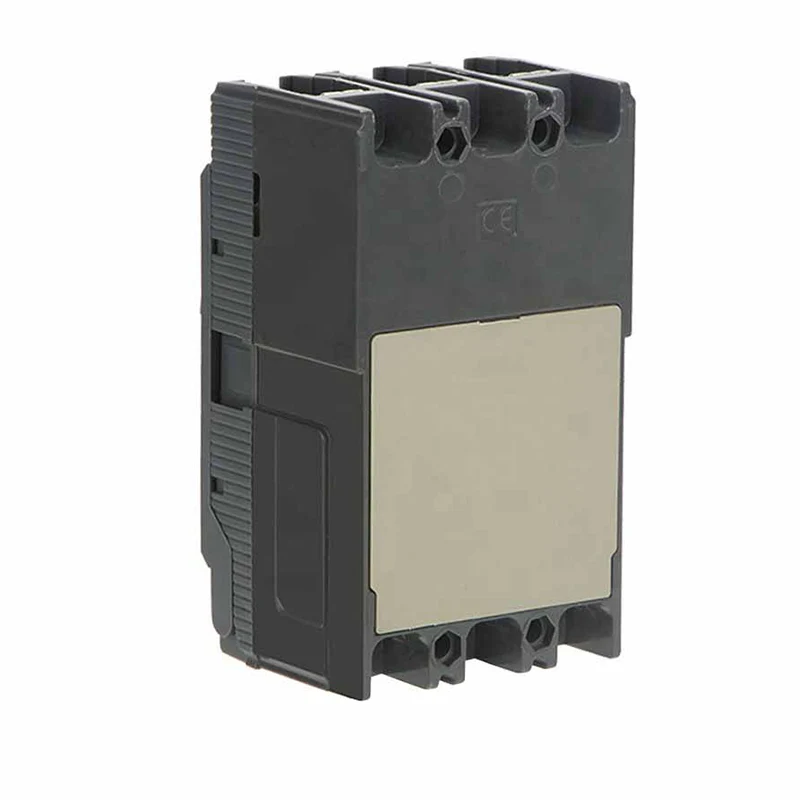

Sunčanik s oblikovanim solarnim sustavom prekidač kućišta koristi plastične ili metalne materijale visoke čvrstoće za izradu školjke, a sadrži ključne komponente kao što su kontakti, osigurači i elektromagnetska izdanja iznutra. Može brzo odsjeći krug kada struja premaši nazivnu vrijednost, čime se spriječi oštećenja električne opreme u Sunčevom sustavu zbog preopterećenja ili kratkog spoja.
TEHNIČKI PODACI:
Tip | Ocijenjena struja (a) | Pol | Ocijenjeni izolacijski napon (V), Ui (v) |
Ocijenjeni napon (v) UE | Kapacitet razbijanja Shor-kruga (KA) |
Uitime Shor krug za razbijanje kapaciteta ICU (KA) | Operation Life (Times) | |||
Električni/mehanizam | ||||||||||
Ac | ||||||||||
STZC-100 | 16,20,25,32,40,50,63,80.100 | 3p, 4p | 690 | 220/230/240 | 13 | 25 | 1500 | 8500 | ||
400/415 | 8 | 15 | ||||||||
440 | 5 | 10 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-160 | 100,125,160 | 220/230/240 | 13 | 25 | 1000 | 7000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-250 | 160.180.200,225,250 | 220/230/240 | 13 | 25 | 1000 | 5000 | ||||
400/415 | 9 | 18 | ||||||||
440 | 8 | 15 | ||||||||
550 | 3 | 5 | ||||||||
250 (DC) | 3 | 5 | ||||||||
STZC-400 | 250.300,315,400 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 | ||||||||
STZC-630 | 400.500.600.630 | 220/230/240 | 43 | 85 | 1000 | 4000 | ||||
400/415 | 18 | 36 | ||||||||
440 | 18 | 36 | ||||||||
500 | 10 | 20 | ||||||||
550 | 8 | 15 |
Zaštita visokih performansi: prekidač kofera s oblikovanim solarnim sustavom ima izvrsno zaštitu od preopterećenja i kratkog spoja, što može osigurati stabilan rad Sunčevog sustava.
Snažna prilagodljivost: prekidač je pogodan za različite veličine i vrste sustava solarne energije, uključujući sustave izvan mreže i sustave povezane s mrežom.
Sigurno i pouzdano: Usvajanje napredne tehnologije termičke magnetske zaštite, može brzo prekinuti krug kada se dogodi greška, sprječavajući požar i druge sigurnosne nesreće.
Jednostavno za instaliranje i održavanje: Kompaktna struktura, jednostavna za ugradnju, istovremeno pružanje jednostavnog dizajna održavanja, poput uklonjivih kontakata itd.
SEZC-100 serija MCCB koristi se u distribucijskoj mreži AC 50/60Hz, ocijenjenom operativnom naponu 440V i ocjenjivanoj struji od 15A do 630A. Koristi se za distribuciju snage i zaštitu kruga, snage i električne opreme od preopterećenja i oštećenja kratkog spoja, što poboljšava pouzdanost i kontinuitet napajanja.
Tehničke specifikacije za prekidače slučaja s oblikovanim solarnim sustavom razlikuju se ovisno o marki i modelu, ali obično uključuju ključne parametre kao što su nazivna struja, nazivni napon i kapacitet lomljenja. Na primjer, određeni modeli prekidača mogu imati nazivni raspon struje od 63-125A i nazivni napon DC500V. Prilikom odabira prekidača treba ga uskladiti sa stvarnim potrebama Sunčevog sustava.
Prekidači s velikim slovima za solarni sustav naširoko se koriste u različitim sustavima solarne energije, uključujući:
Sunčev sustav izvan mreže: Osiguravanje napajanja udaljenim područjima ili mjestima koja se ne mogu povezati s mrežom.
Sunčev sustav povezan sa rešetkom: Kombiniranje solarne energije s mrežom kako bi se ostvarila komplementarna i zajednička snaga.
Distribuirani solarni sustav: Instaliranje opreme za proizvodnju solarne energije na zgrade ili objekti kako bi se osigurala napajanje za lokalizirana područja.
