STC-D AC kontaktor

STC-D AC kontaktor je električna komponenta koja se koristi za daljinsko upravljanje i često uključivanje ili isključivanje AC krugova. Uglavnom se koristi za otvaranje i upravljanje strujnim krugovima u elektroenergetskim sustavima i za daljinsko upravljanje motorima, rasvjetom i drugim električnim opterećenjima u industrijskoj automatizaciji. Kontaktor za izmjeničnu struju (AC), tj. STC-D AC kontaktor, važna je oprema za električnu kontrolu, koja igra nezamjenjivu ulogu u području elektroenergetskog sustava i industrijske automatizacije.

Model:STC-D

Pošaljite upit

Opis proizvoda

Tip		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nazivna radna struja (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nazivna radna struja (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standardne snage od 3 faze motori 50/60Hz u kategoriji AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nazivna toplinska struja (A)		20	20	32	40	50	60	80	80	125	125
Električni život	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Električni život	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mehanički život (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Broj kontakata	3P+BR					3P+NC+BR
Broj kontakata	3P+NC					3P+NC+BR

Struktura i princip rada

Struktura: STC-D AC kontaktor se uglavnom sastoji od elektromagnetskog sustava (uključujući željeznu jezgru, zavojnicu i prsten kratkog spoja, itd.), kontaktnog sustava (uključujući glavni kontakt i pomoćni kontakt) i uređaja za gašenje luka.

Princip rada: Kada je zavojnica STC-D AC kontaktora pod naponom, željezna jezgra stvara magnetsko polje, koje privlači armaturu i pokreće kontakte da djeluju, tako da su glavni kontakti i pomoćni kontakti zatvoreni ili isključeni, čime se kontrolira uključivanje i isključivanje kruga. Uređaj za gašenje luka koristi se za gašenje luka kada su kontakti isključeni kako bi se kontakti zaštitili od oštećenja.

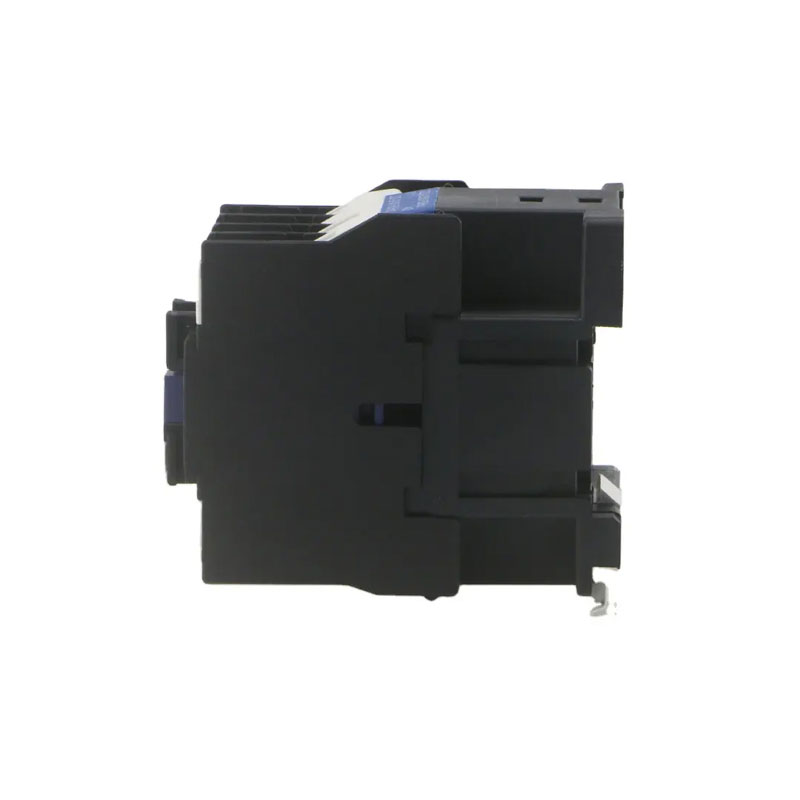

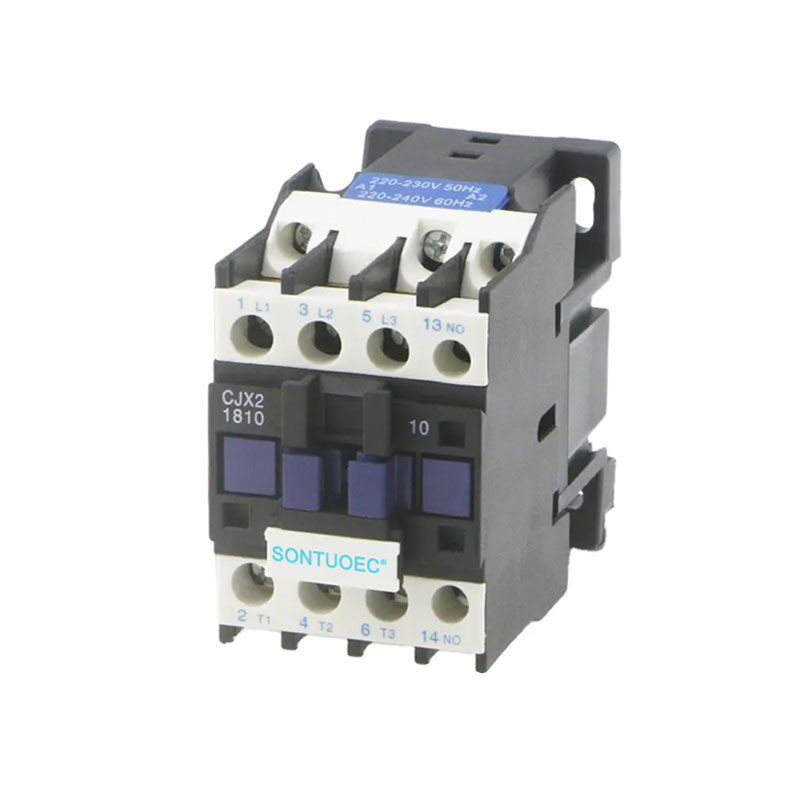

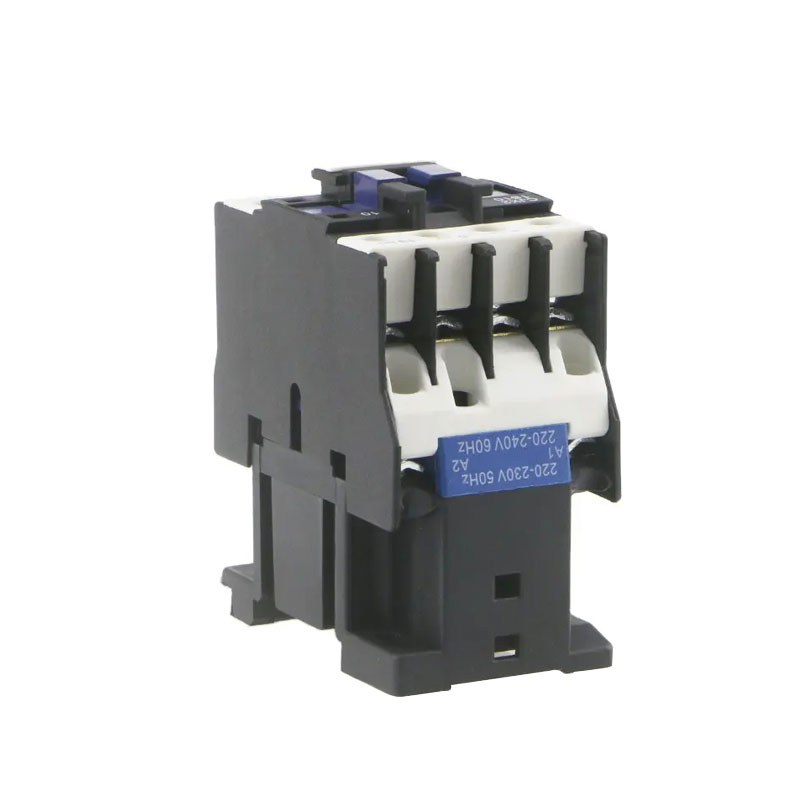

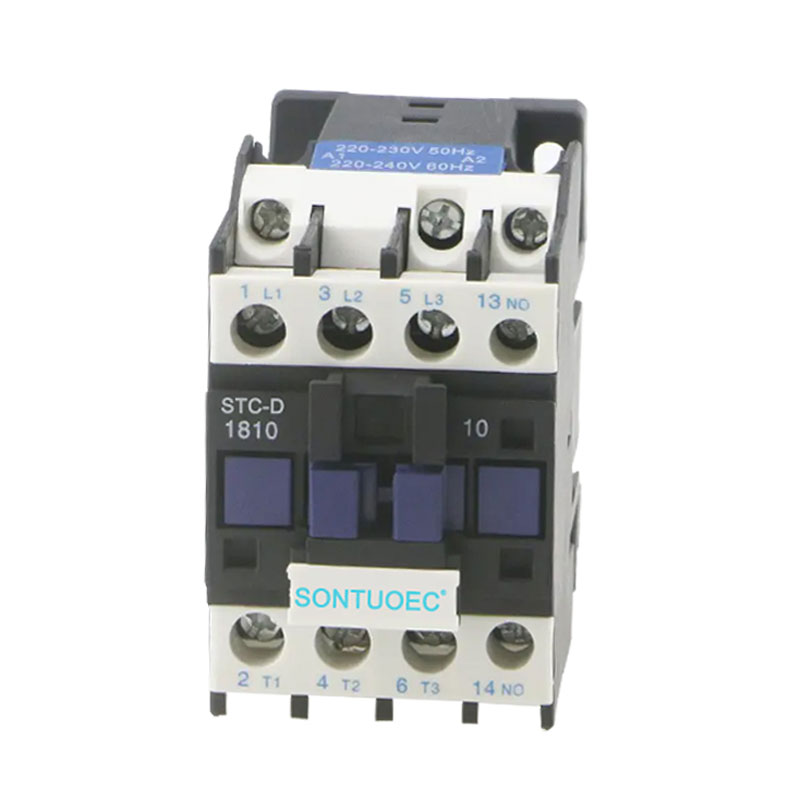

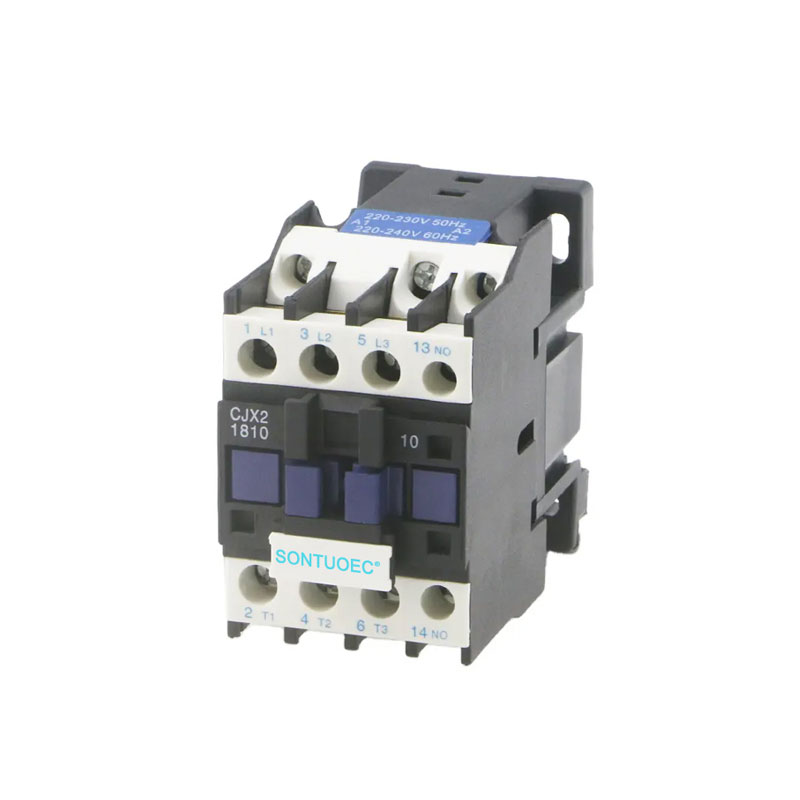

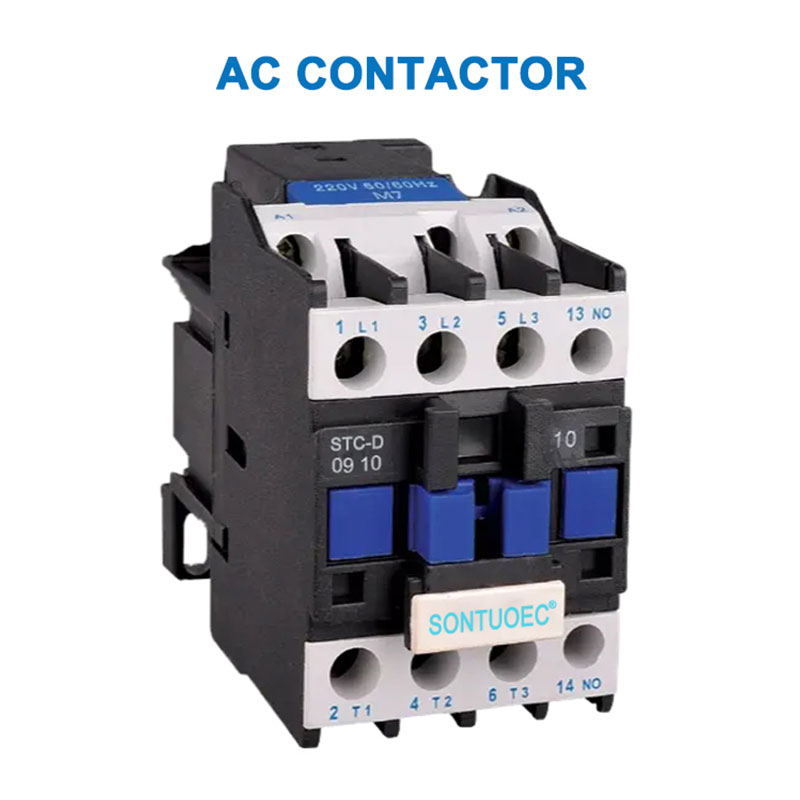

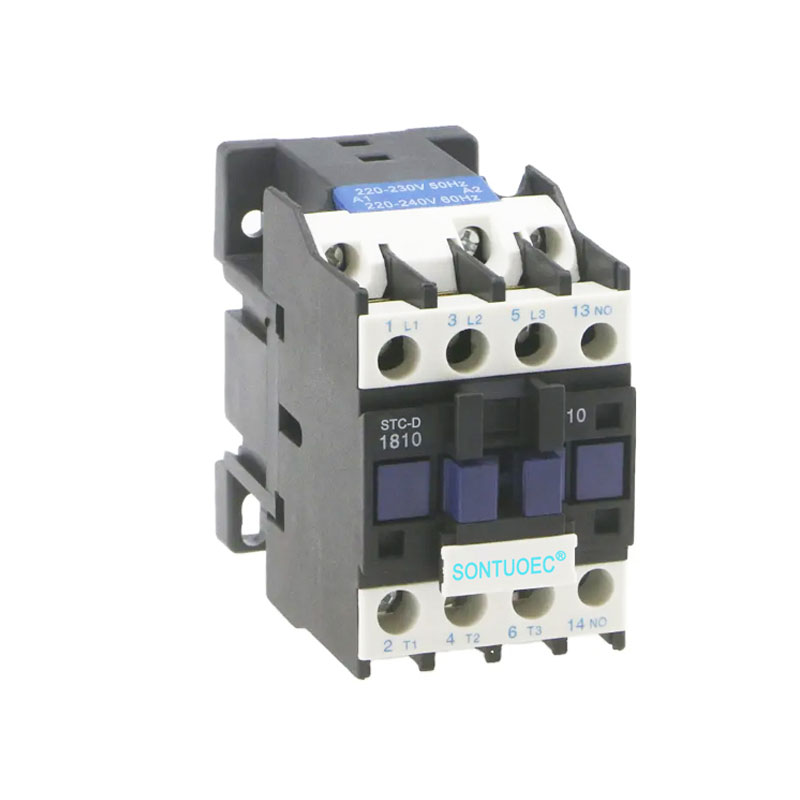

STC-D AC Contactor

Vrste i karakteristike

1. Vrste:

STC-D AC kontaktori mogu se kategorizirati u različite tipove prema njihovoj upotrebi i izvedbi, kao što su industrijski kontaktori, građevinski i kućanski kontaktori. Uobičajeni modeli uključuju seriju CJ (npr. seriju CJX2, seriju CJ20, seriju CJT1), kao i serijske proizvode ABB-a, Siemensa, Schneidera i drugih marki.

2. Značajke:

Pouzdan rad: STC-D AC kontaktori imaju visoku radnu pouzdanost i stabilnost, te mogu izdržati velike struje i napone.

Stabilne performanse: njegov kontaktni sustav izrađen je od visokokvalitetnih materijala s dobrom električnom vodljivošću i otpornošću na abraziju pri visokim temperaturama.

Praktično održavanje: STC-D AC kontaktori imaju kompaktnu strukturu i lako se postavljaju i održavaju.

Scenariji primjene

STC-D AC kontaktori imaju širok raspon primjena u elektroenergetskim sustavima, industrijskoj automatizaciji, zgradarstvu i kućanskoj elektrici. Na primjer, u elektroenergetskom sustavu, može se koristiti za kontrolu start-stop i promjenu smjera motora; u industrijskoj automatizaciji, može se koristiti za kontrolu start-stop različite električne opreme na proizvodnoj liniji; u zgradarstvu i kućanskoj elektrici, može se koristiti za kontrolu uključivanja/isključivanja opreme, poput rasvjete i klimatizacije.
