STH-40 serija serija toplinski preopterećenje

STH-40 serija serije toplinski preopterećenje prikladan je za krug AC 50/60 Hz, nazivajući operativni napon do 660V. I može realizirati funkciju preopterećenja i zaštite od faze za izmjenični motor. Ovaj proizvod u skladu je s GB14048.4, IEC60947-4-1 Standard.

Model:STH-40

Pošaljite upit

Opis proizvoda

Glavni tehnički parametar:

Model	Trenutni	Pogodno za kontakti
STH-22/3	0,4-63A	GMC-9 ~ 22
STH-22/3	0,63-1A	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4A	GMC-9 ~ 22
STH-22/3	4-6A	GMC-9 ~ 22
STH-22/3	5-8A	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13A	GMC-12 ~ 22
STH-22/3	12-18A	GMC-18 ~ 22
STH-22/3	16-22A	GMC-22
STH-40/3	18-26A	GMC-32 ~ 40
STH-40/3	24-36A	GMC-32 ~ 40
STH-40/3	28-40A	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

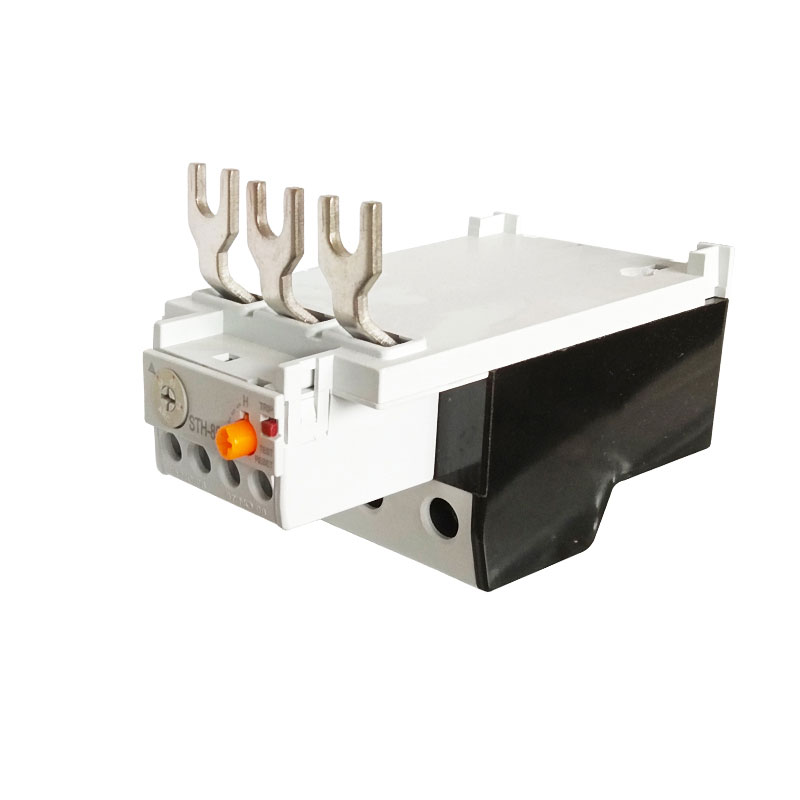

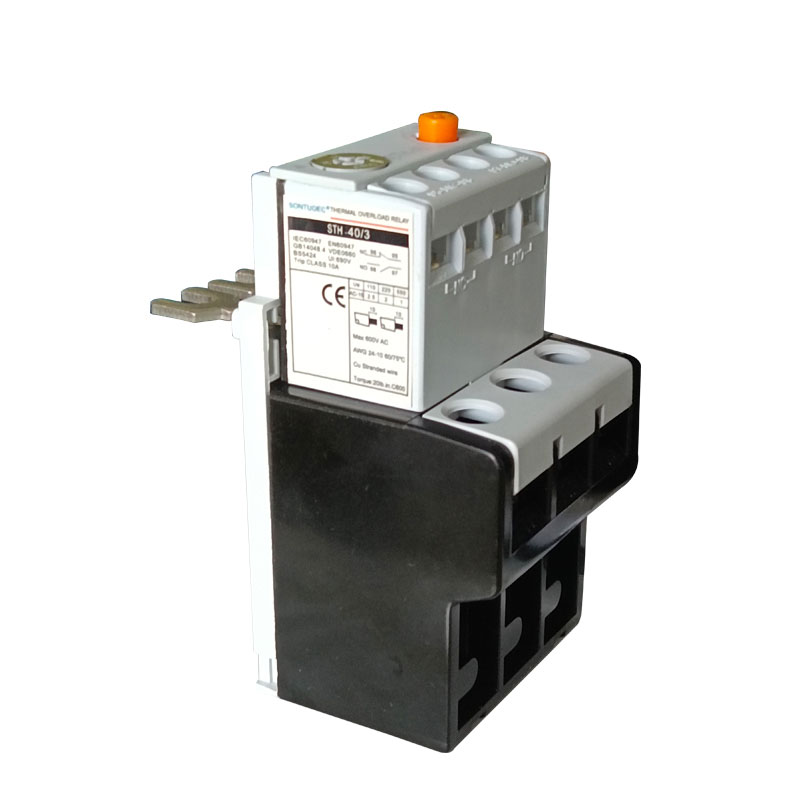

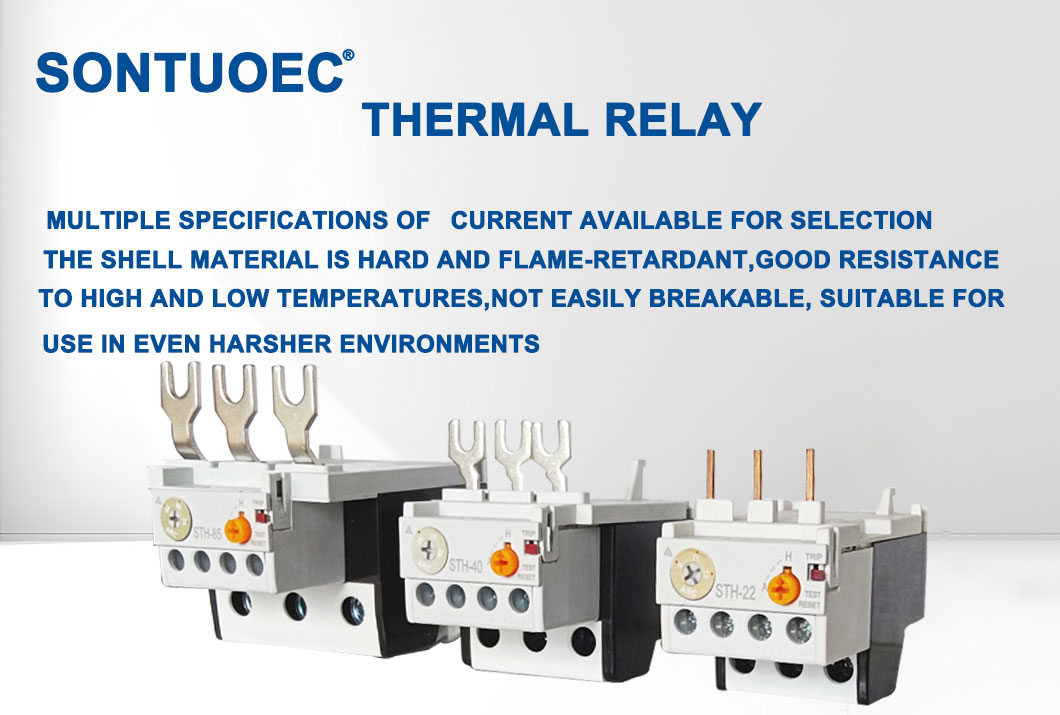

STH-40 Series Thermal Overload Relay

Glavne funkcije

Zaštita motora: Glavna funkcija releja toplinskog preopterećenja je spriječiti oštećenje motora zbog preopterećenja. Kad je motor preopterećen, relej toplinskog preopterećenja odsjeći će napajanje na vrijeme kako bi se spriječilo izgaranje motora zbog pregrijavanja.

Zaštita dalekovoda: Osim zaštite motora, relej toplinskog preopterećenja također može zaštititi dalekovode. Kad se motor preopterećuje, njegova će se struja povećati, što može dovesti do pregrijavanja i topljenja dalekovoda. Otkrivanjem promjene struje, relej toplinskog preopterećenja određuje je li linija napajanja preopterećena i isključuje napajanje ako je potrebno.

Poboljšajte sigurnost elektroenergetskog sustava: relej toplinskog preopterećenja može učinkovito spriječiti oštećenja motoričke i elektroenergetske linije, smanjujući na taj način brzinu neuspjeha elektroenergetskog sustava i poboljšati sigurnost elektroenergetskog sustava.

Načelo djelovanja

Načelo rada releja toplinskog preopterećenja uglavnom se temelji na trenutnom toplinskom učinku i svojstvima senziranja temperature bimetala. Kada se u motoru dogodi preopterećenje, struja se povećava, uzrokujući stvaranje veće topline u grijaćem elementu releja toplinskog preopterećenja. Ta se toplina prenosi u bimetal, koja se savija kada se zagrijava jer je izrađena od dvije legure s velikim razlikama u koeficijentima linearne ekspanzije. Kad se bimetal u određenoj mjeri savija, pokrenut će elektromagnetsku zavojnicu na energiju, što će zauzvrat natjerati kontakte da djeluju i odsječe napajanje motora.

Opseg prijave

Toplinski relej preopterećenja obično se koristi u krugovima s AC 50Hz, nazivni izolacijski napon od 660 V i struju od 0,1 ~ 630A, a uglavnom se koristi za zaštitu od tri faznih izmjeničnih motora preopterećenja i faze. Također se može koristiti za formiranje startera s prilagođenim AC kontaktom kako bi se pružila sveobuhvatna zaštita motora.

Značajke proizvoda

Jednostavna struktura: Ovaj relej toplinskog preopterećenja obično prihvaća relativno jednostavan strukturni dizajn, što olakšava instaliranje i korištenje.

Potpuno postavljen: Pored osnovne funkcije zaštite od preopterećenja, ima i funkcije zaštite odvajanja faznog prekida i kompenzacije temperature.

Niski troškovi: U usporedbi s drugim uređajima za zaštitu motora, cijena releja toplinskog preopterećenja je relativno niska, što smanjuje troškove kupnje korisnika.

Stabilna operativna performanse: Budući da prihvaća bimetal kao osjetljivi element, njegova je operativna performansa stabilna i pouzdana.
