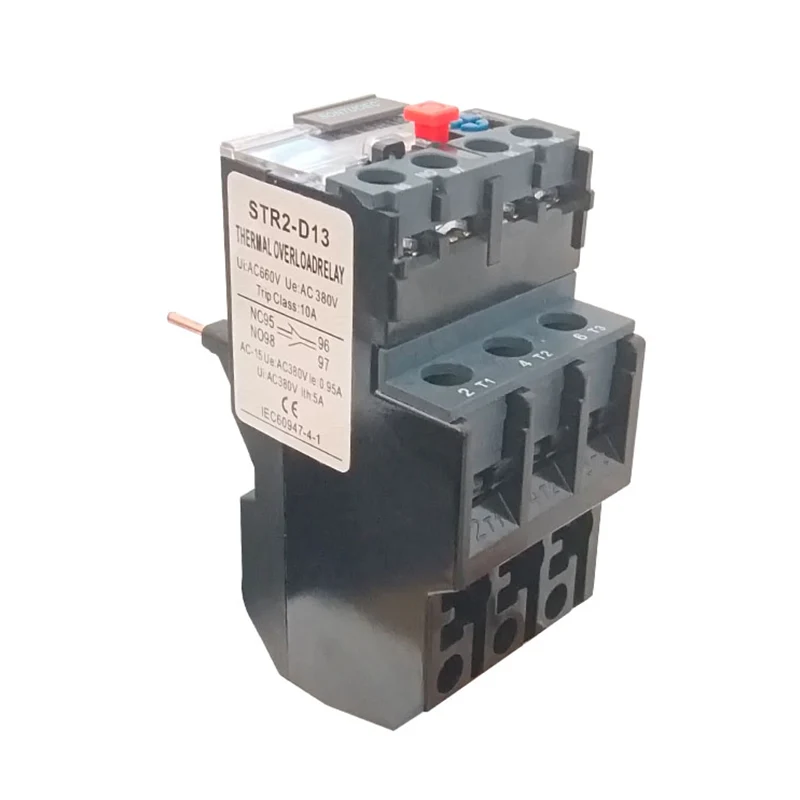

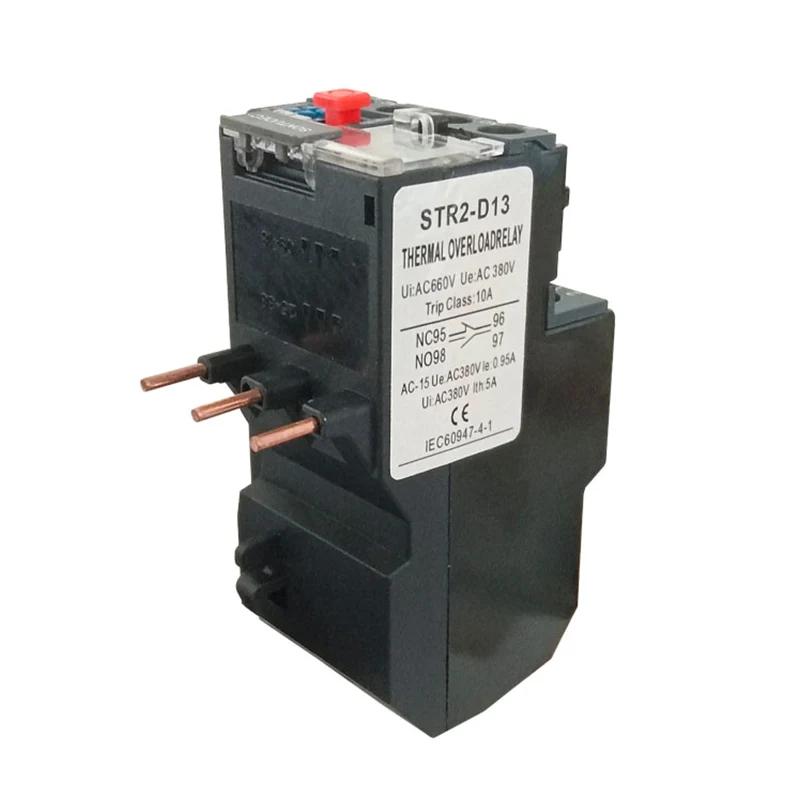

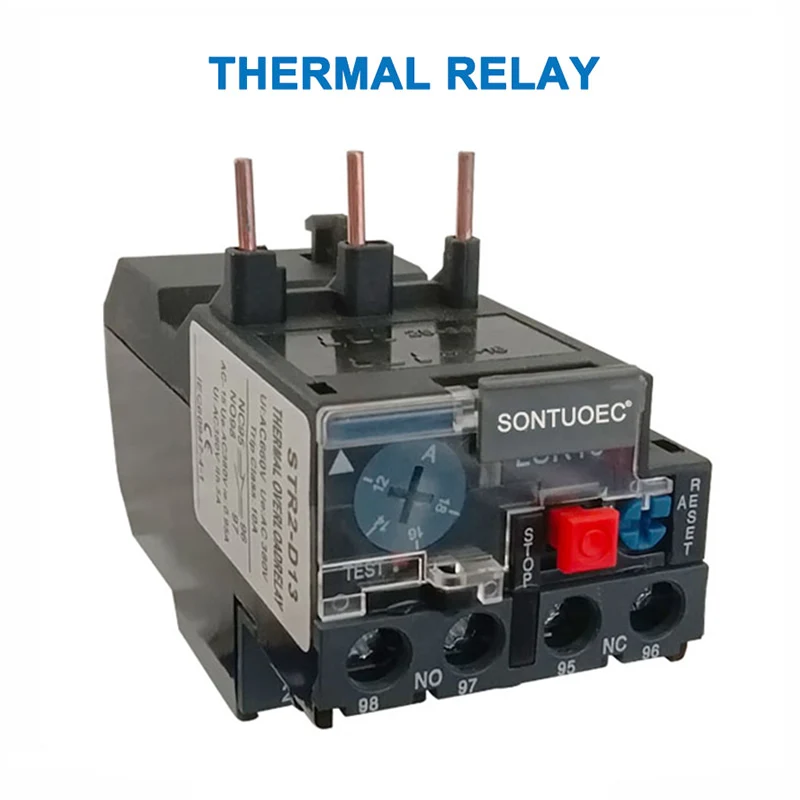

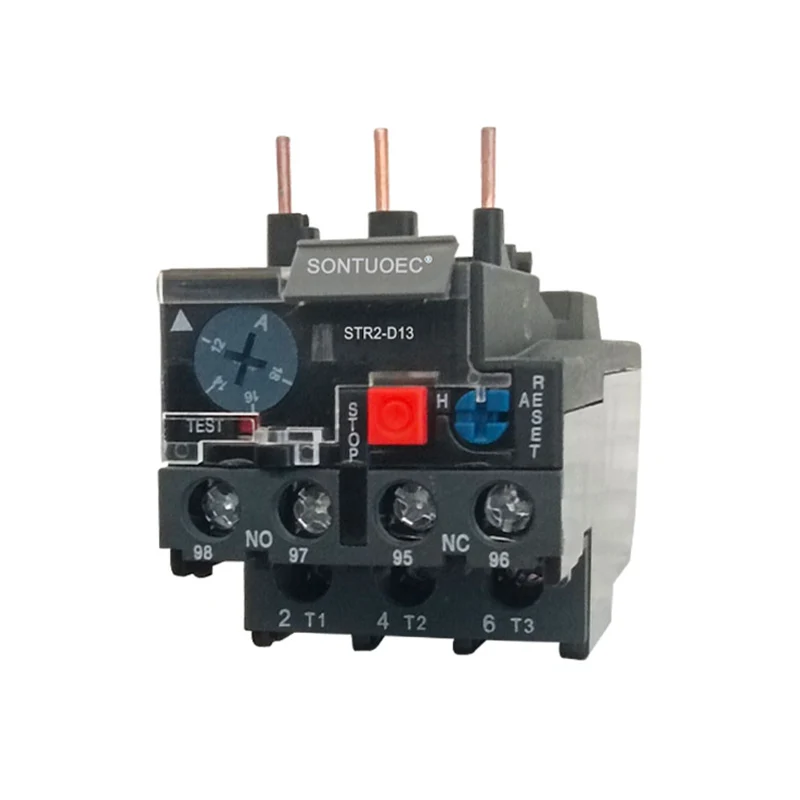

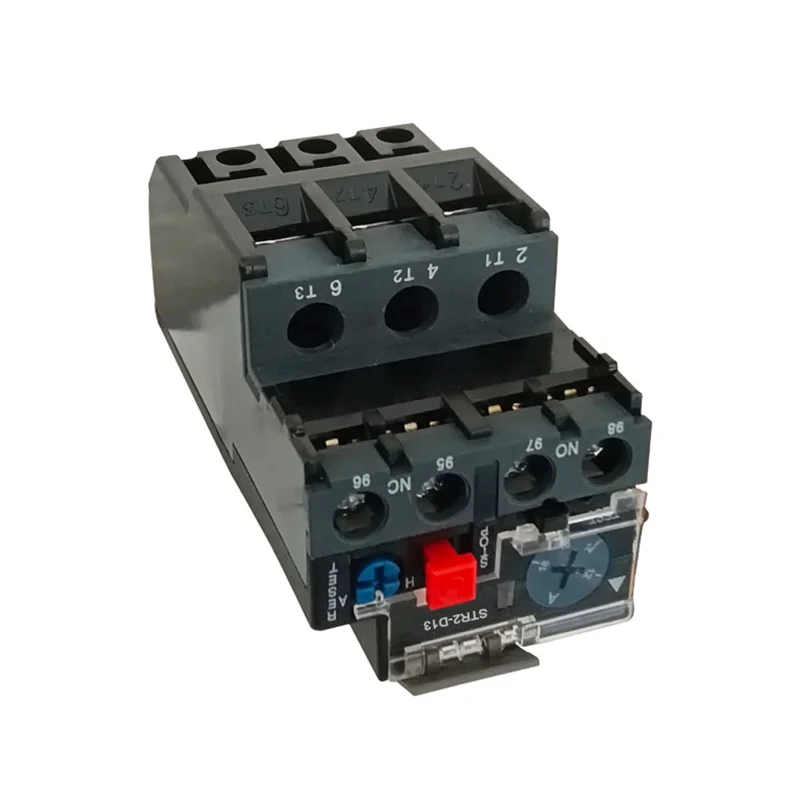

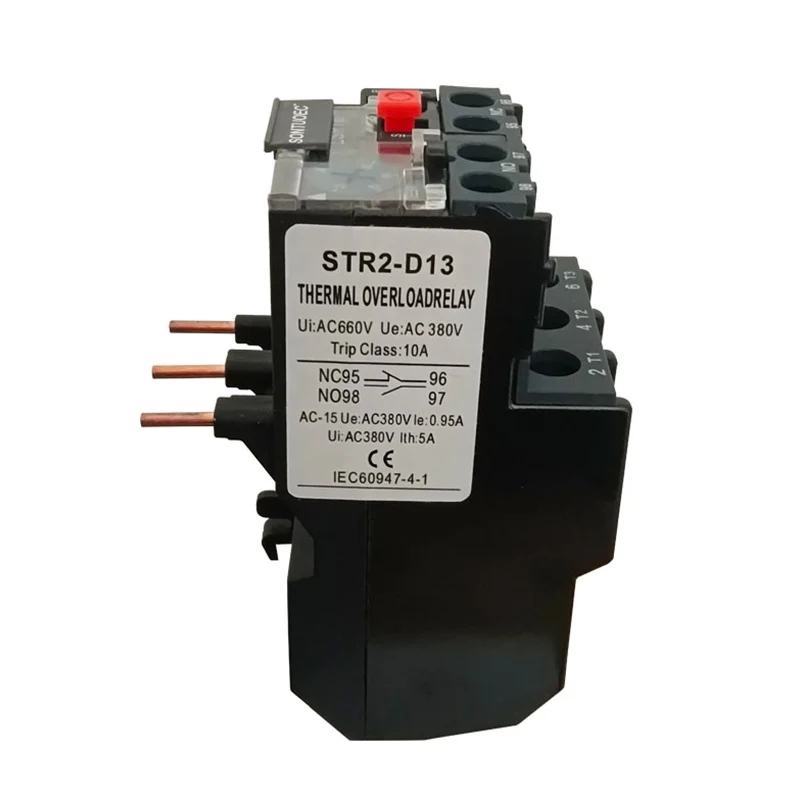

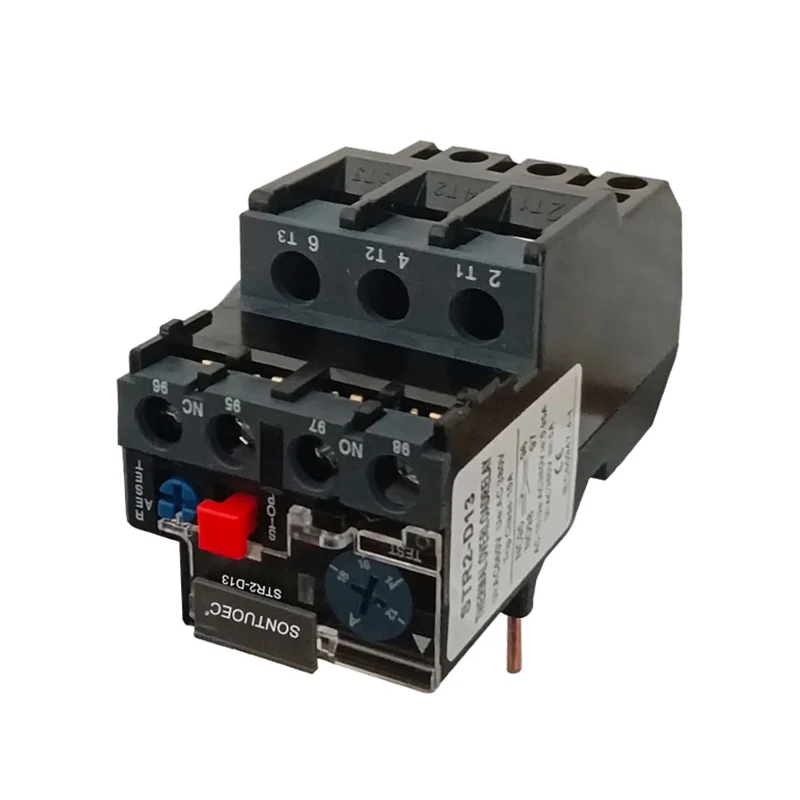

STR2-D13 Termički relej

Tehnički podaci:

Glavni tehnički parametri

Sastav i struktura

Toplinski relej STR2-D13 uglavnom se sastoji od grijaćeg elementa, bimetala, kontakata i skupa mehanizma prijenosa i prilagodbe. Među njima je grijaći element komad žice otpornosti s malom vrijednosti otpora, koja je u seriji spojena u glavnom krugu motora koji se štiti; Bimetalni lim izrađen je od dvije vrste metalnih listova s ​​različitim koeficijentima toplinske ekspanzije prevrnute se i pritisnuli zajedno, a kad električna struja prođe kroz grijaći element, bimetalni lim će biti savijen zbog topline.

Tehnički parametri

Glavni tehnički parametri toplinskog releja STR2-D13 uključuju nazivni napon, nazivna struja, nazivni frekvencijski i ispravljački raspon struje. Među njima se nazivni napon odnosi na najveću vrijednost napona koju termički relej STR2-D13 može normalno raditi, uglavnom 220V, 380V, 600V itd.; Ocijenjena struja odnosi se na struju kroz termički relej STR2-D13; Ocijenjena frekvencija općenito je dizajnirana u skladu s 45-62Hz; Raspon nazivne struje opisuje odnos između vremena djelovanja toplinskog releja STR2-D13 i kvadrata struje obrnuto proporcionalan pod stanjem određene struje.

Radne karakteristike

Radne karakteristike toplinskog releja STR2-D13 uglavnom ovise o njegovom unutarnjem bimetalnom i grijaćem elementu. Kad se motor preopterećuje, struja u namotavanju raste, a struja kroz STR2-D13 toplinski relejni element također se povećava, uzrokujući da se bimetal poveća na višu temperaturu i savija se u većoj mjeri, gurajući tako spojnu šipku u djelovanje i isključivanje upravljačkog kruga. Nakon što se aktivira termički relej STR2-D13, bimetal je potreban razdoblje hlađenja prije nego što se može resetirati.

Uloga i primjena

Toplinski releji STR2-D13 uglavnom se koriste za zaštitu električnih motora od grešaka poput preopterećenja, faznih prekida i neuravnoteženih trofaznih napajanja. U motornim krugovima, STR2-D13 toplinski releji su najučinkovitiji ako se koriste zajedno s prekidačima kruga sa zaštitom kratkog spoja. Pored toga, toplinski releji STR2-D13 mogu se koristiti i za zaštitu preopterećenja druge električne opreme ili električnih krugova.

Mjere opreza za odabir i upotrebu

Prilikom odabira toplinskih releja STR2-D13, sveobuhvatno razmatranje treba razmotriti prema nazivnoj struji motora, radnog okruženja, početne struje, prirode opterećenja i drugih faktora. Termički relej STR2-D13 trebao bi biti ugrađen u suho, ventilirano, ne-korozivno plinsko okruženje i osigurati da je njegovo žicanje ispravno i čvrsto.

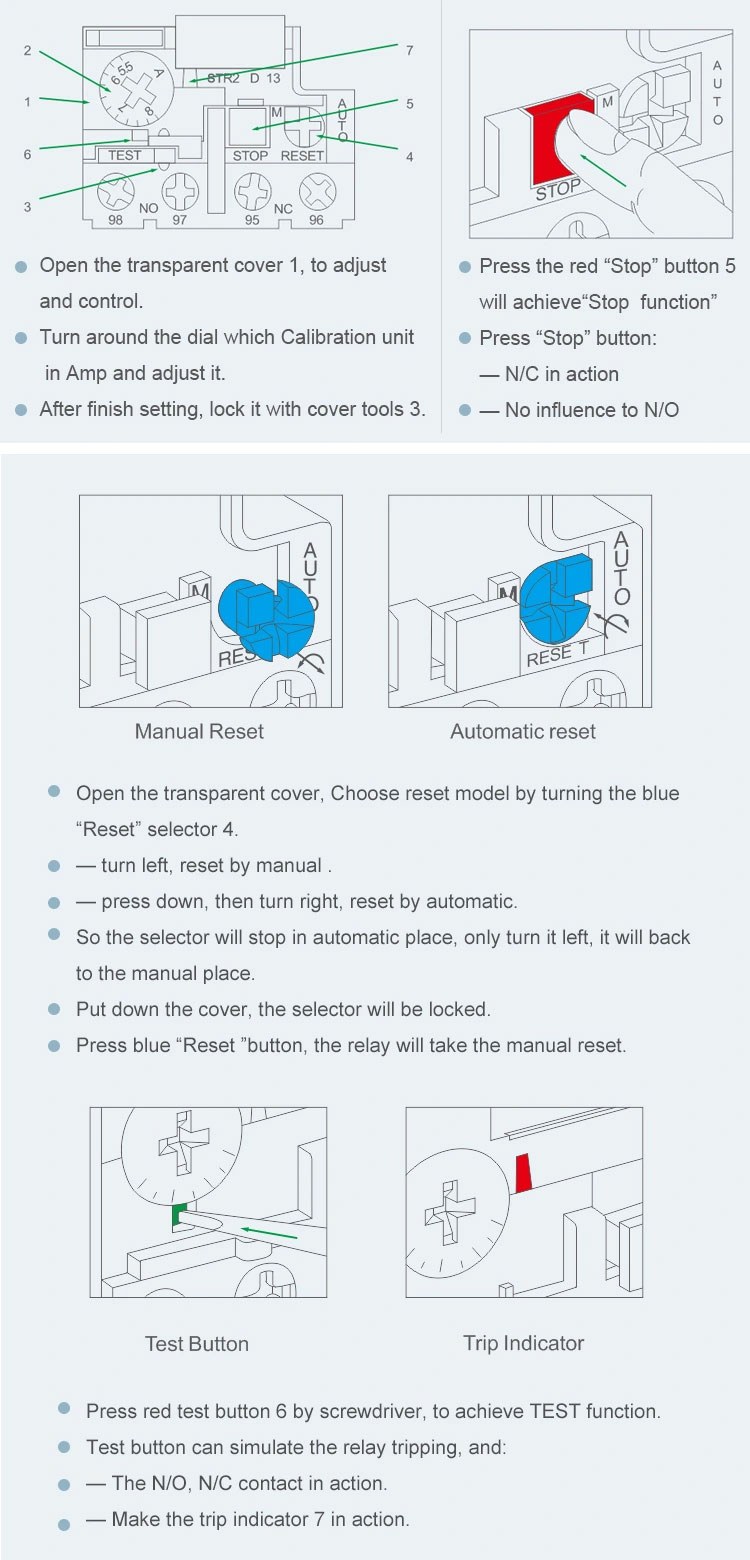

Tijekom korištenja, radni status termičkog releja STR2-D13 treba redovito provjeriti kako bi se osigurao njegov normalan rad i sigurnost. Ako je preopterećenje motora neispravno, kako bi se izbjeglo da se motor lako pokrene, termički relej STR2-D13 trebao bi se ručno resetirati.
