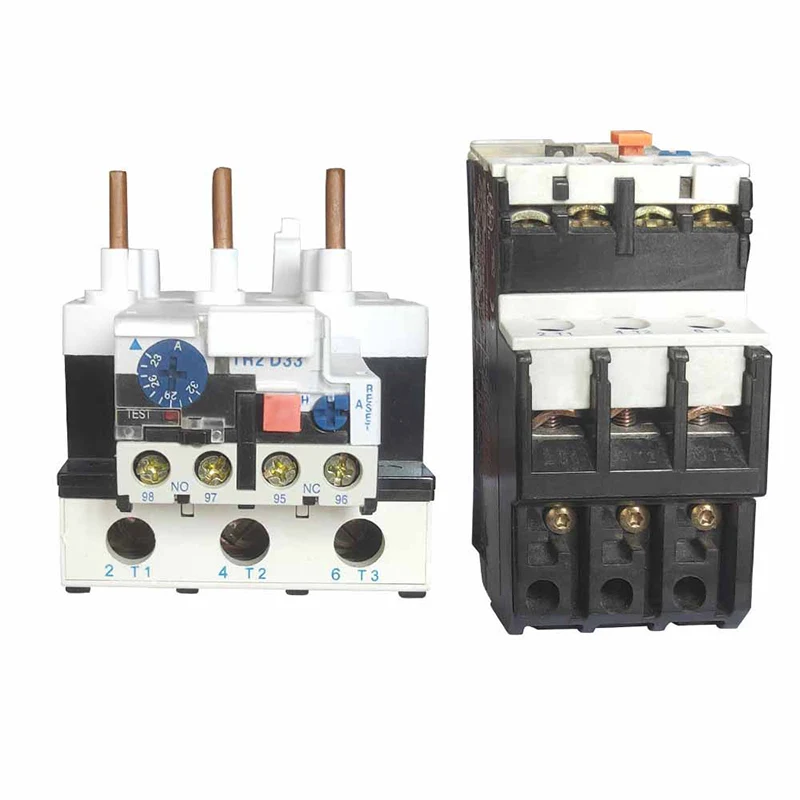

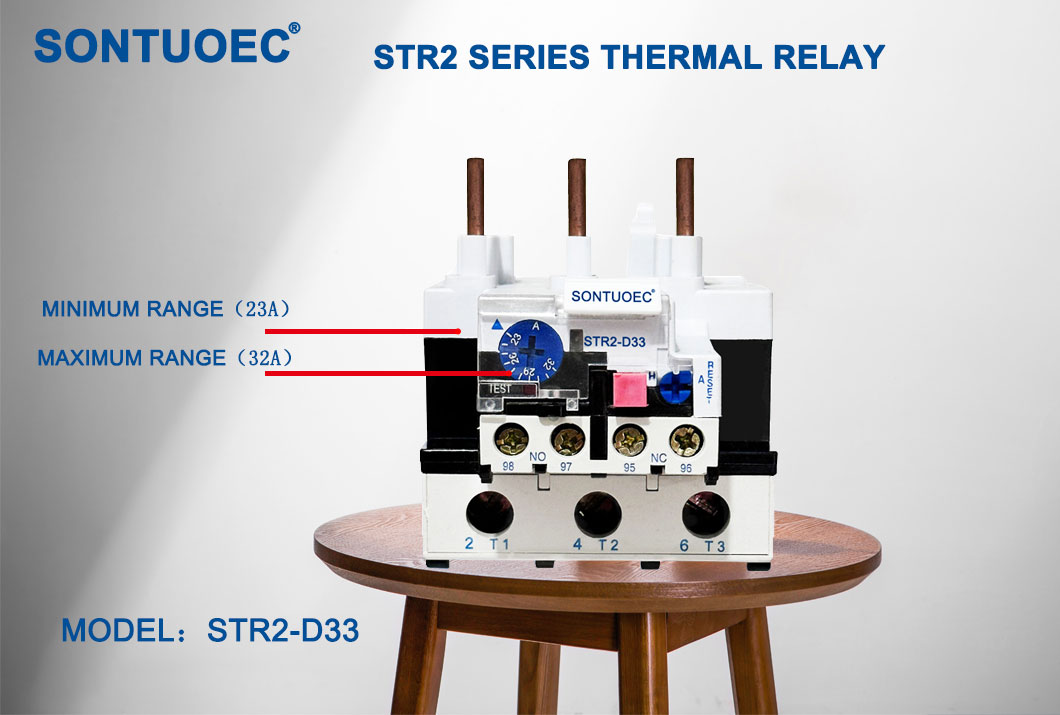

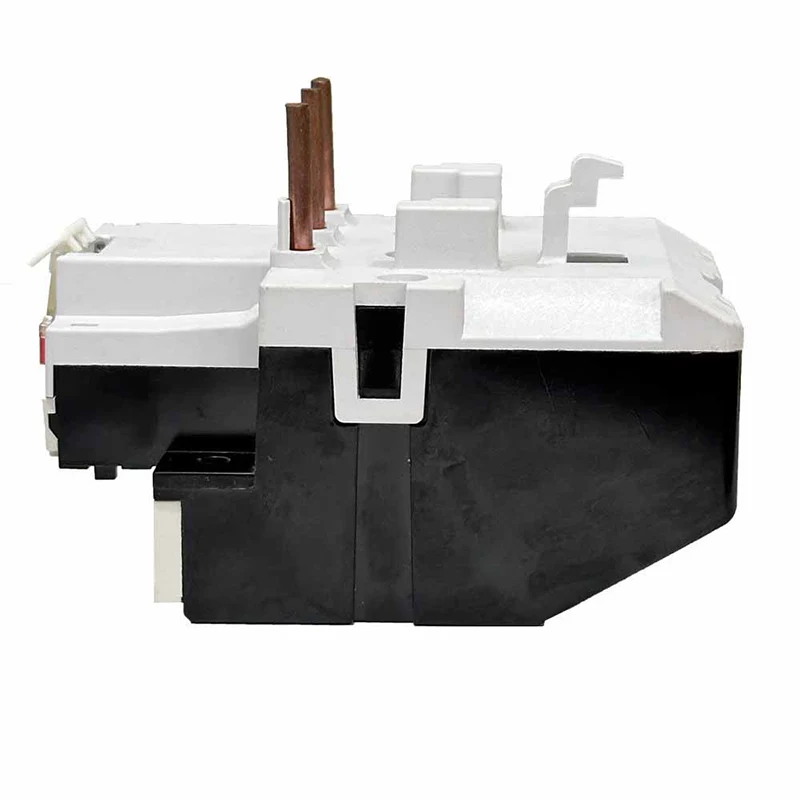

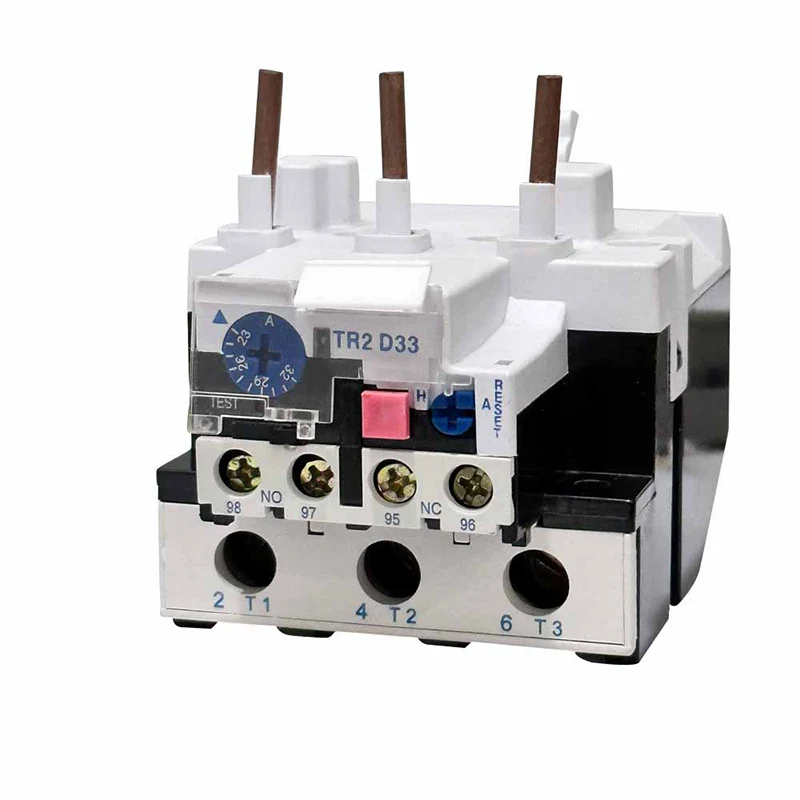

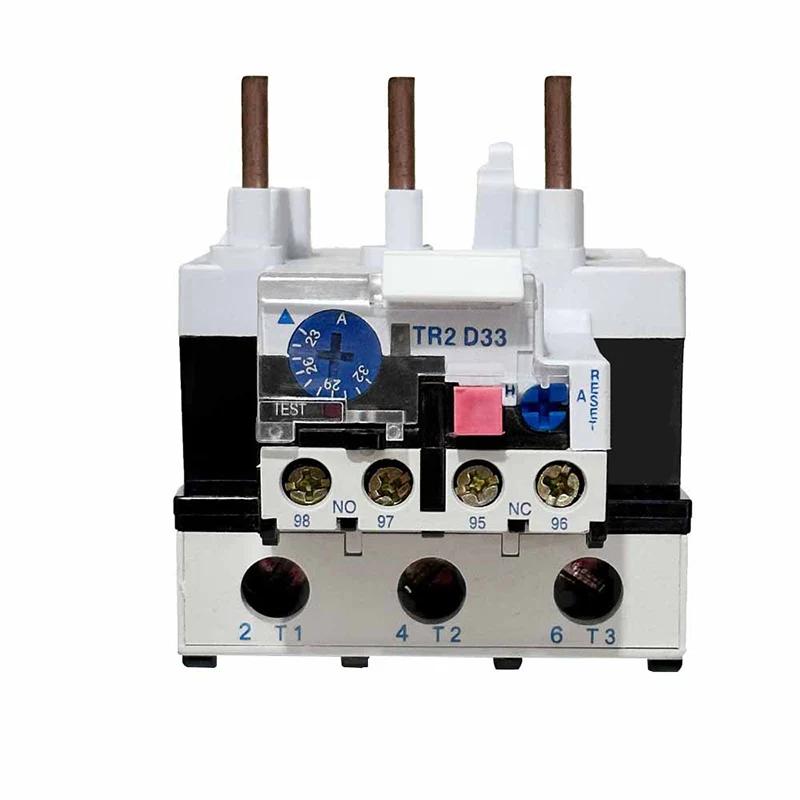

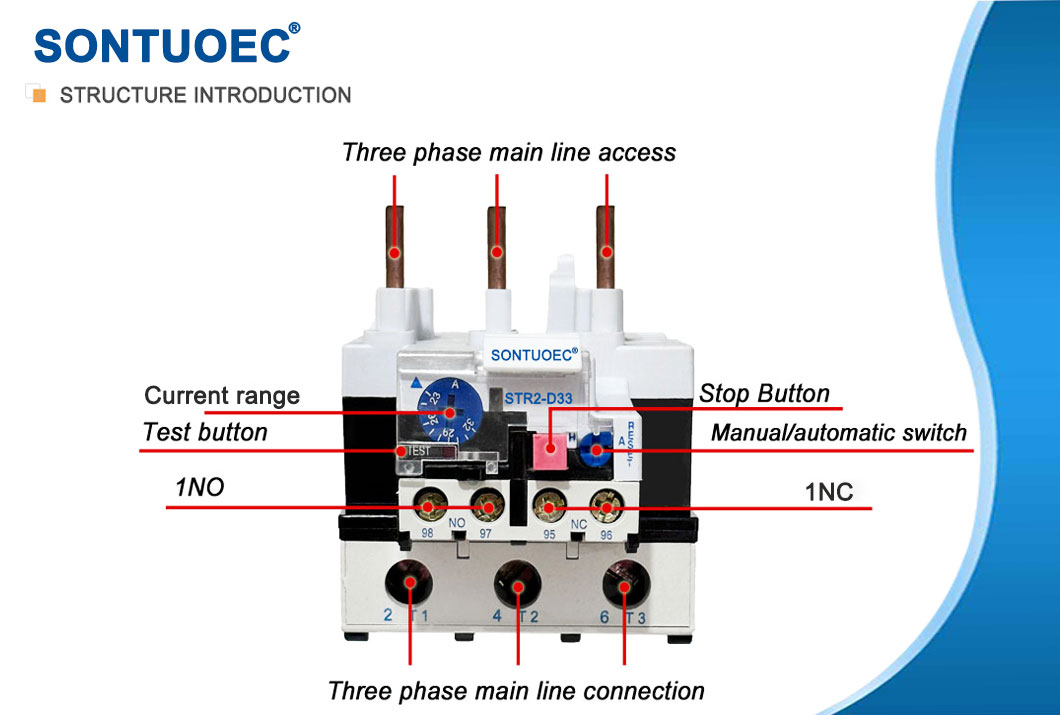

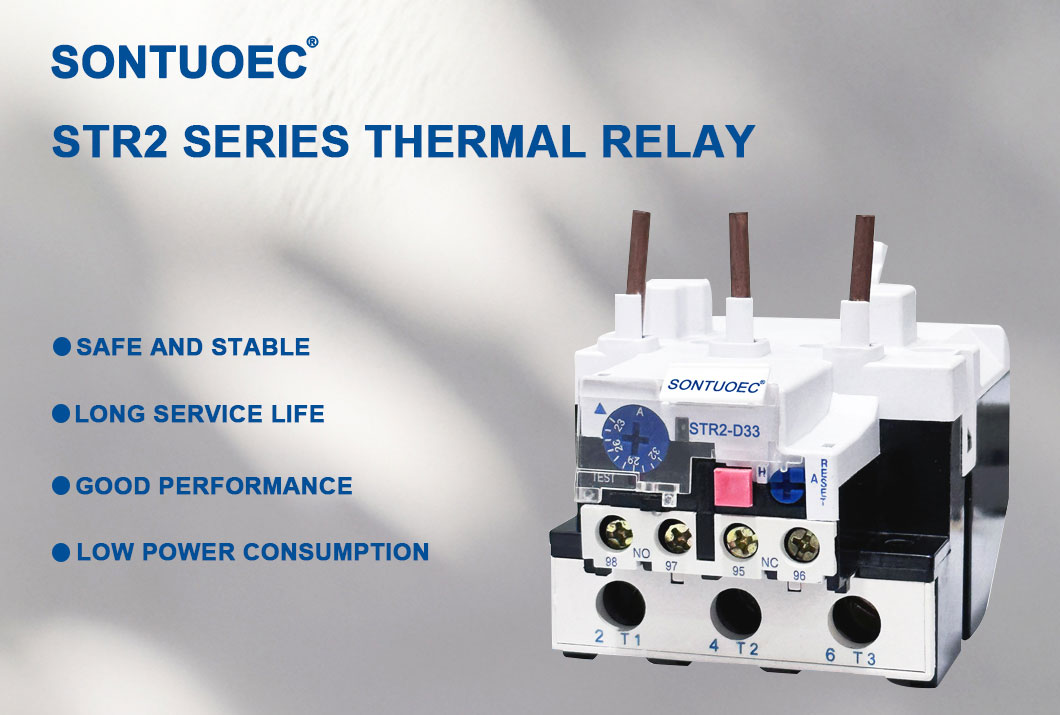

STR2-D33 Toplinski relej preopterećenja

STR2-D33 releji toplinskog preopterećenja djeluju na načelu toplinskog učinka električne struje. Kad je motor preopterećen, njegova struja se povećava, uzrokujući zagrijavanje elementa unutar toplinskog preopterećenja. Ta se toplina prenosi u bimetal, koja je izrađena od dva metala s različitim koeficijentima toplinske ekspanzije, tako da se savija kada se zagrijava. Kad savijanje dosegne određenu točku, pokreće mehanički uređaj, obično kontakt, koji isključuje napajanje na motor, štiteći ga od oštećenja.

Pošaljite upit

Opis proizvoda

Tehnički podaci:

Proizvod Ime	Toplinski relej preopterećenja
Model	ST2-D33
Materijal	Plastične, elektroničke komponente
Toplinski Kontakt	1No+1nc
Toplinski Prenesena struja	23A-93A	Pls imajte na umu struju raspon
STR2-93	Podesivi raspon struje (a) raspon postavljanja	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekvencija	660V
Klasa	50/60Hz
Boja	Kao što je prikazana slika

Glavni tehnički parametri

Model	Ocijenjena struja	NE.	Postavljanje raspona (a)	Za kontakt
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1.6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Glavne funkcije

Zaštita od preopterećenja: Kad opterećenje motora premaši nazivnu vrijednost, relej toplinskog preopterećenja odsjeći će napajanje kako bi se spriječilo pregrijavanje i oštećenje motora.

Zaštita od pregrijavanja: Ako se motor pregrijava iz nekog razloga (npr. Visoka temperatura okoline ili loše rasipanje topline), relej toplinskog preopterećenja također će prekinuti napajanje.

Funkcija indikacije: Mnogi releji toplinskog preopterećenja imaju funkciju indikacije, koja signalizira ili mijenja status kada se motor preopterećuje ili pregrijava, tako da operater može u vremenu pronaći i poduzeti mjere.

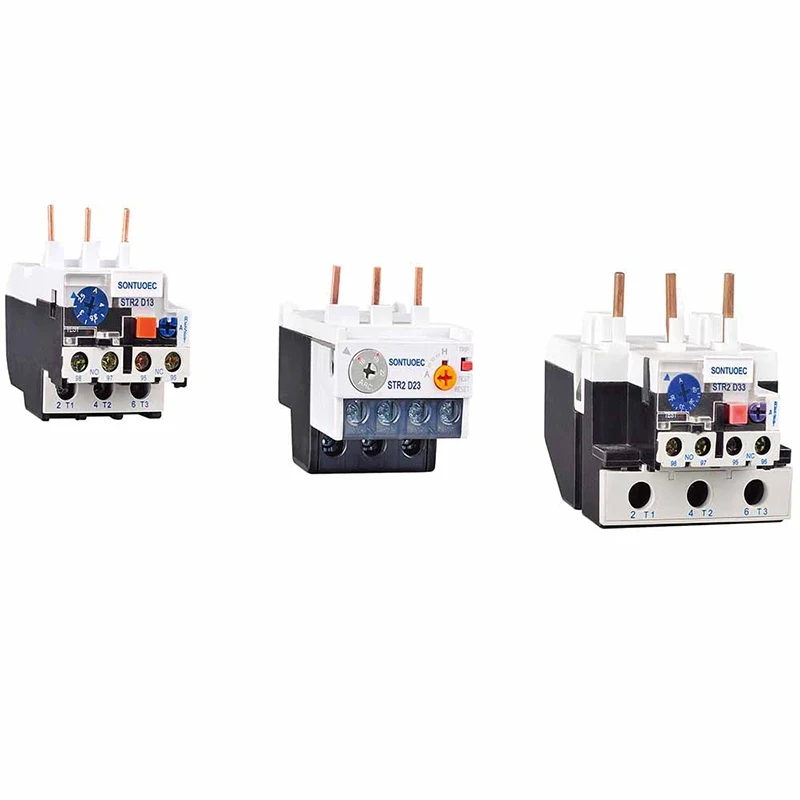

Automatski relej STR2-D serija releja toplinskog preopterećenja može se koristiti u krugu od 50/60 Hz, nazivajući izolacijski napon 660 V, nazivni struja 0.1-93a za zaštitu faznog prekida kada je električni motor preopterećen, relej ima kompanija i kompanija temperature može biti u IT-u, a najodlažniji je, a to je najotpornije staze, a to je najopsad terpora, a to je najopsad terpontal ac kontakta, 60947-1.

Scenariji prijave

Releji toplinskog preopterećenja široko se koriste u različitim industrijskim i komercijalnim okruženjima, posebno u opremi koja zahtijeva pogone za električne motore. Na primjer, oni se koriste u pumpama, kompresorima, ventilatorima, transporterima i raznim drugim mehaničkim opremi kako bi se osiguralo da se takva oprema može sigurno isključiti u slučaju stanja preopterećenja ili pregrijavanja.

Odabir i instalacija

Prilikom odabira releja toplinskog preopterećenja potrebno je uzeti u obzir čimbenike poput ocjene snage motora, radnog okruženja i karakteristika opterećenja. Također je potrebno osigurati da nazivna struja releja toplinskog preopterećenja odgovara nazivnoj struji motora i da ima odgovarajuće karakteristike zaštite od preopterećenja i pregrijavanja.

Pri postavljanju releja toplinskog preopterećenja, morate slijediti smjernice proizvođača i osigurati da je pravilno spojena s napajanjem i upravljačkim krugovima motora. Osim toga, releje toplinskog preopterećenja potrebno je redovito pregledavati i održavati kako bi se osigurao pravilan rad i dug radni vijek.
