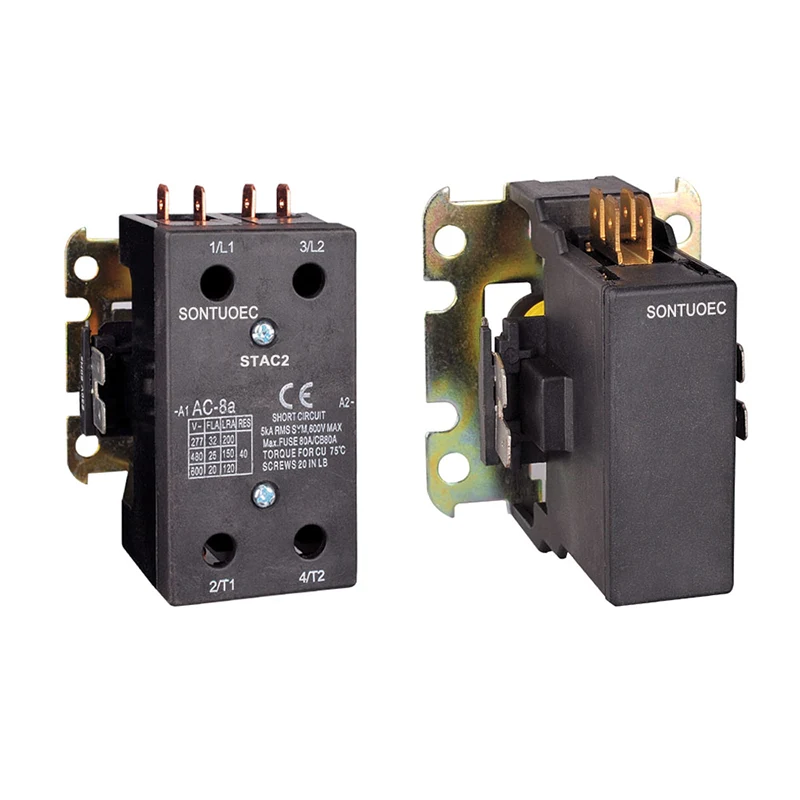

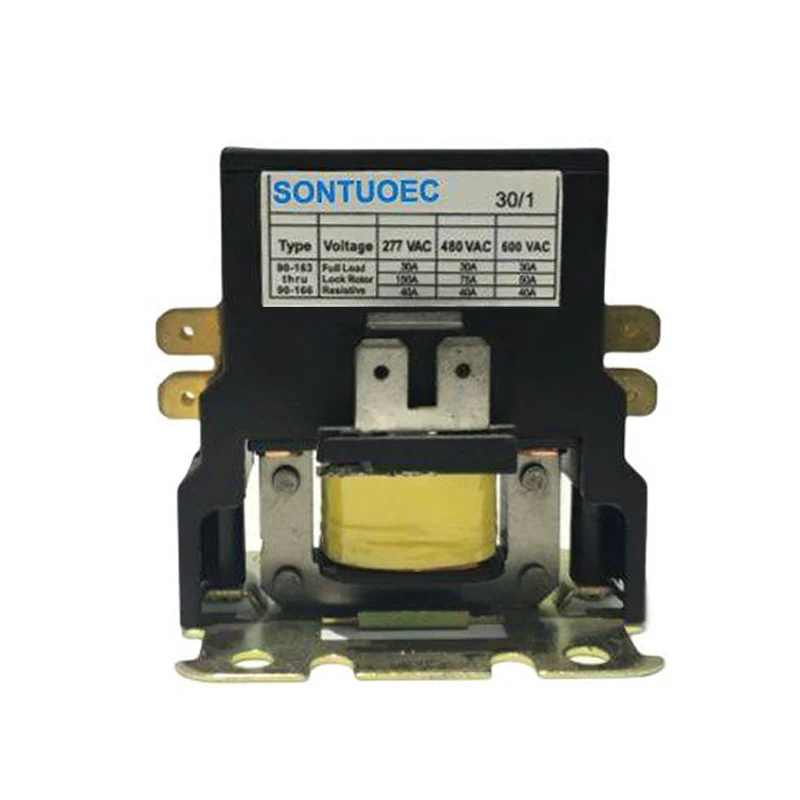

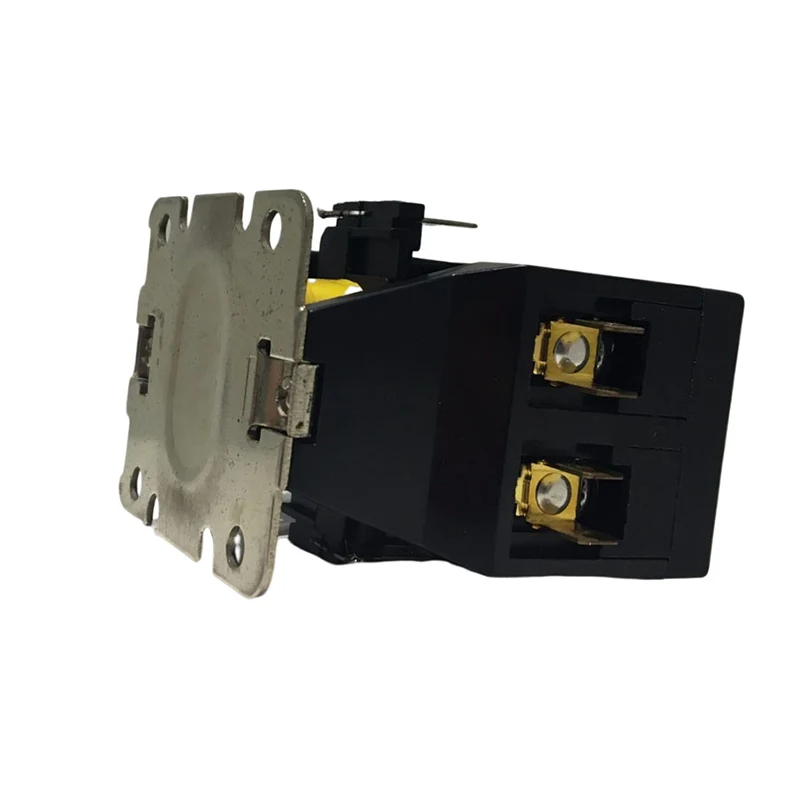

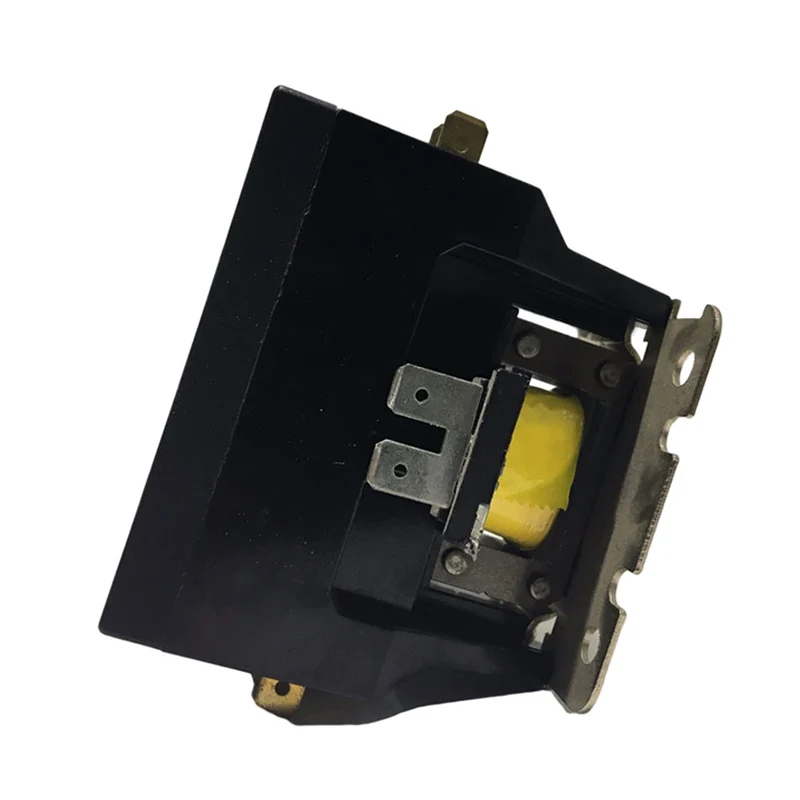

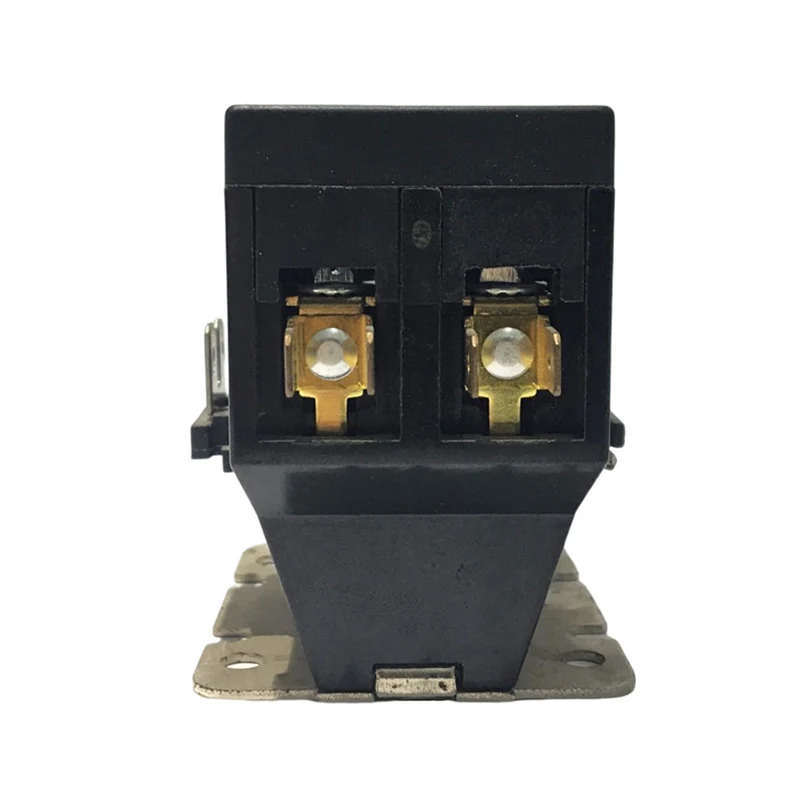

Klima uređaj AC kontaktor

Klima uređaji za klimatizaciju su određene svrhe AC kontakt dizajnirani su za upotrebu u hladnjaku, klimatizaciji i sistenima za električno grijanje. Priključci napajanja mogu se napraviti s vijcima s kratkim priključcima ili terminalima

Pošaljite upit

Opis proizvoda

Model br	Puni opterećenje	Otporna pojačala (a)	STAL br.	Napon zavojnice ( V)	Napon linije (V)	Max HP		-
Model br	Pojačala (a)	Otporna pojačala (a)	STAL br.	50/60Hz	Napon linije (V)	Napon (V)	Singl Faza	Tri Faza
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolacijski materijal	Kontaktivni blok i nosač su visokokvalitetni Električna termoosetična smola
Temperaturni raspon	-40 ° F do 150 ° F; -5-+40
Mehanički život (bez opterećenja)	U skladu sa standardom Specifikacija UL i ARI
Električni život	U skladu s specifikacijama UL i ARI Standard
Težina (približna)	9.25 oz
Frekvencija zavojnica	50/60Hz
Izolacija zavojnice	Klasa B (130 ° C)
Prekid	Priključak tlaka i dvostruki 1/4 Q.C
Raditi	85% nominalne zavojnice; 110% maksimalno sef operirati
Radni ciklus	Stalan

Struktura i značajke

Struktura:

Elektromagnetski sustav: uključuje komponente poput zavojnica, jezgara itd., Koje se koriste za stvaranje magnetskog toka za pokretanje otvaranja i zatvaranja kontaktnog sustava.

Kontaktni sustav: Uključuje glavni kontakt i pomoćni kontakt. Glavni kontakt koristi se za nošenje nazivne struje sustava klima uređaja, dok se pomoćni kontakt koristi za ostvarivanje prijenosa i povratnih informacija upravljačkog signala.

Uređaj za gašenje luka: Koristi se za gašenje luka koji se generira kada je kontakt isključen kako bi se zaštitio kontakt od oštećenja.

Uređaj za rasipanje ljuske i topline: Koristi se za zaštitu unutarnjih komponenti od vanjskog okruženja i pružanje potrebne funkcije rasipanja topline.

Značajke:

Specijalizacija: dizajnirana za klimatizacijske sustave kako bi zadovoljila potrebe klimatizacijskih sustava za električnu kontrolu.

Pouzdanost: Kontaktni sustav izrađen je od visokokvalitetnih materijala s dobrom električnom vodljivošću i otpornošću abrazije kako bi se osigurao dugoročni stabilan rad.

Sigurnost: Opremljen savršenim uređajem za gašenje luka, učinkovito sprječavajući oštećenje luka na kontaktima i okolnom okolišu.

Kompatibilnost: Kompatibilno sa širokim rasponom klimatizacijskih sustava i sustava električnog upravljanja, prikladno za ugradnju i puštanje u pogon.

Princip rada

Kad se zavojnica 2P klima uređaja napaja, željezna jezgra postaje magnetska i privlači kontaktni sustav da se zatvori, spajajući tako klimatizacijski sustav s izvorom napajanja. Kad se zavojnica ukloni, željezna jezgra gubi svoj magnetizam, a kontaktni sustav će biti odvojen djelovanjem opruge, odvajajući tako klima uređaj od izvora napajanja. Na taj način kontakt može realizirati daljinsko upravljanje klimatizacijskom sustavom.
