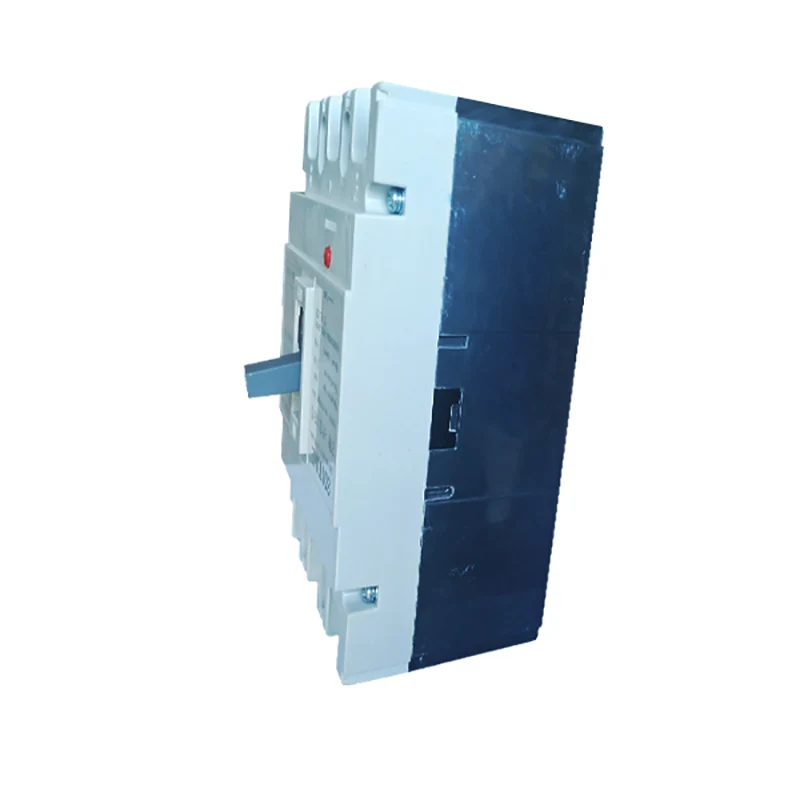

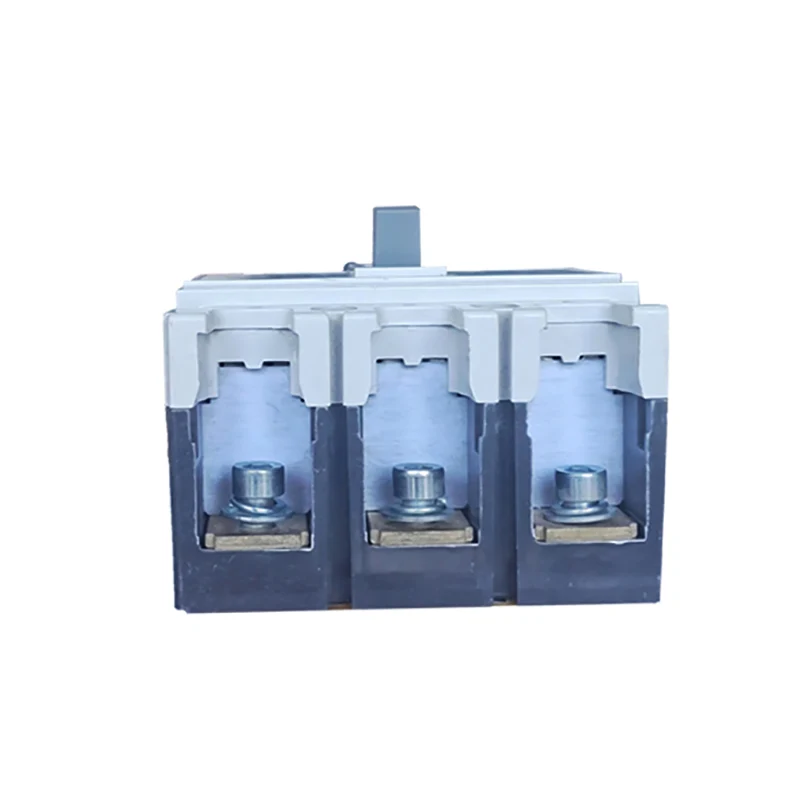

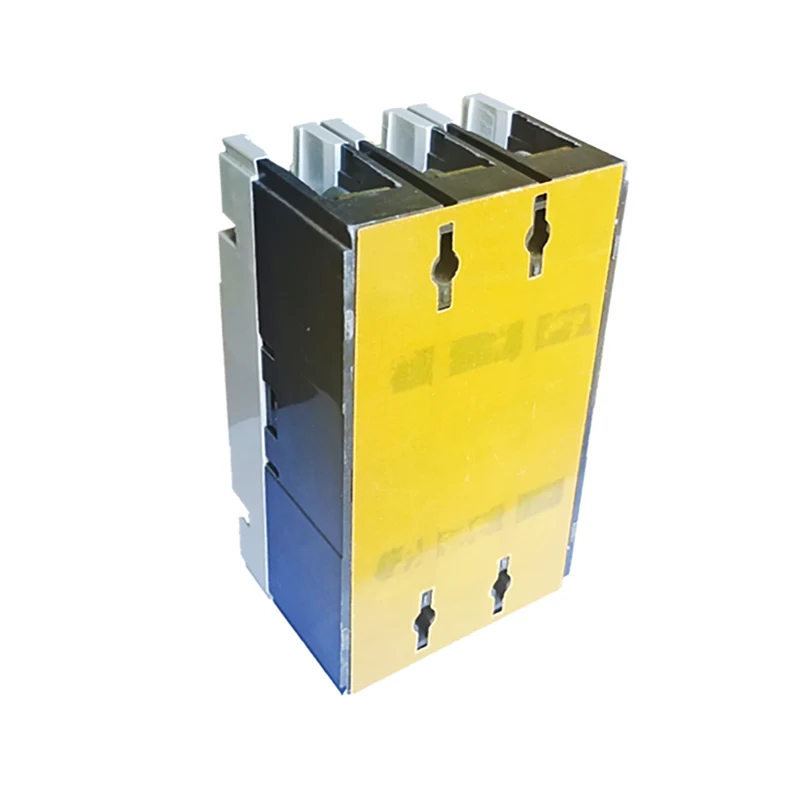

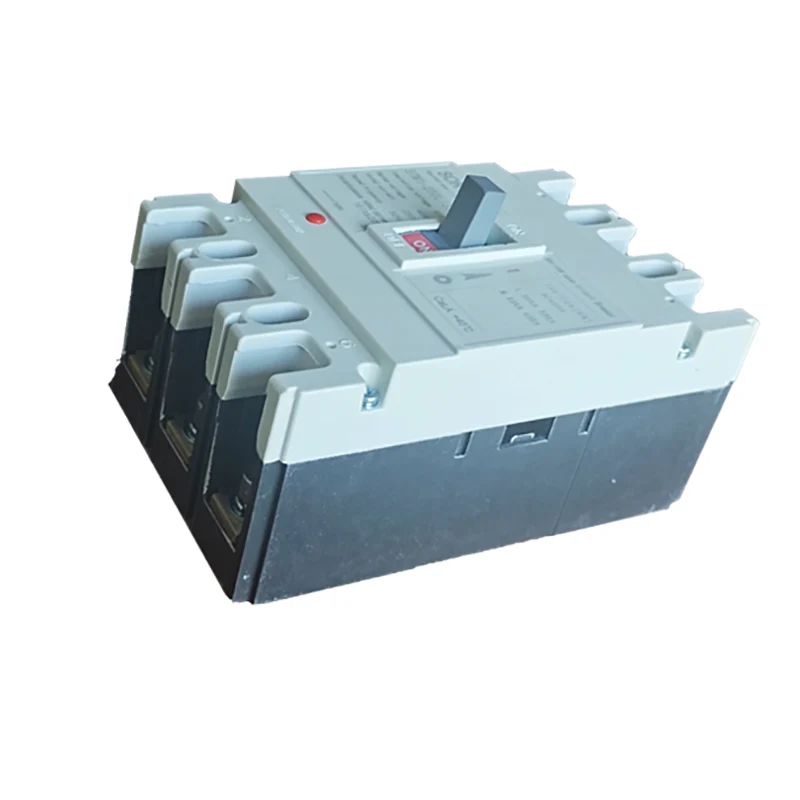

Električni prekidač strujnog kruga u lijevanom kućištu

Električni prekidač strujnog kruga u lijevanom kućištu je vrsta električne opreme sa zaštitnim funkcijama kao što su preopterećenje, kratki spoj i podnapon. Njegov princip rada je da je u normalnim radnim uvjetima prekidač u zatvorenom stanju, kada dođe do preopterećenja strujnog kruga, kratkog spoja ili podnapona i drugih kvarova, prekidač će automatski odspojiti krug, kako bi zaštitio krug i sigurnost opreme.

Model:STM1-250L

Pošaljite upit

Opis proizvoda

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ocijenjeno Cortirucus curert		125			250			400			630			800			1250
Nazivna struja hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630.700.800			80,010,001,250
		63,80,100,125			180.200.225,25
Nazivni radni napon Ue(V)DC								500,550,7			501.000
Nazivna izdana snaga UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Testni napon jedna minuta (V)		3500			3500			3500			3500			3500			3500
Prekidna sposobnost (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mehanički On	puta	7000			7000			4000			4000			2500			2000
Električni život	puta	2000			2000			1000			1000			800			600
Prekidna vremena (ms)		20			20			20			20			20			20
Mjesto instalacije		Bilo gdje
kapacitet bolatora		Da
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25℃-50℃
Stupanj zaštite		b20
Pribor		OF/SD/MX
Udaljenost luka (mm)		250

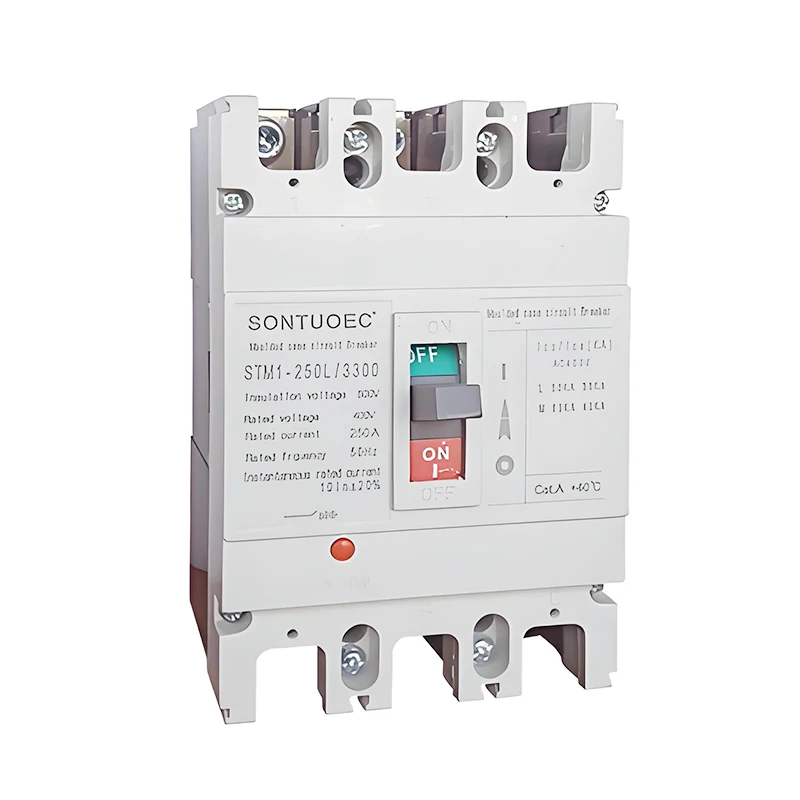

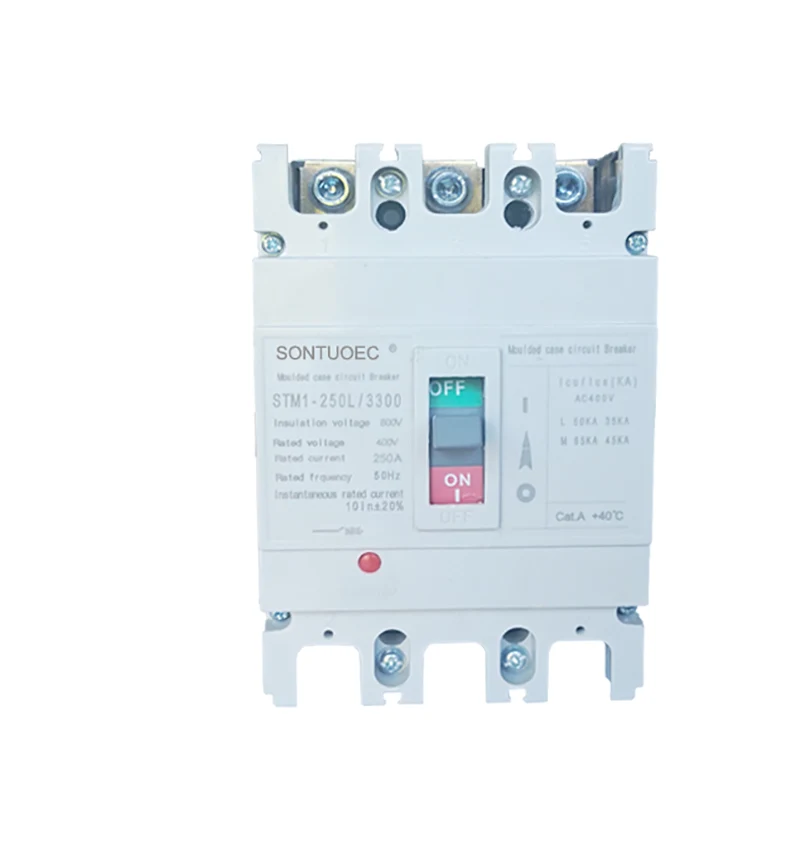

Model NE	STM1-250L/3300
Medij za gašenje luka	Zrak
STANDARD:	IEC 60947-2
Struktura	MCCB
Tip	Krug kućišta Moulede Razbijač
Certifikacija	CE
Odobrenja	CE, ISO9001
Vrijeme isporuke	unutar 20 dana
Specifikacija	63A-630A
Podrijetlo	Wenzhou Zhejiang
Kapacitet proizvodnje	2000 komada/tjedan
Ubrzati	Normalni tip Prekidač strujnog kruga
Montaža	Popravljeno
Broj polova	3P 4P
Funkcija	Konvencionalan prekidač strujnog kruga, Zaštita od kvara prekidača, Prekostrujna zaštita
Cijena	Tvornica Cijena
Vrijeme jamstva	12 mjeseci
Transportni paket	Unutarnji Kutija/Karton
Zaštitni znak	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS oznaka	8536200000

Struktura i karakteristike

Struktura: električni prekidač s lijevanim kućištem obično se sastoji od kontaktnog sustava, sustava za gašenje luka, pogonskog mehanizma, udarača, ljuske i drugih dijelova.

Značajke:

Ima visoku prekidnu sposobnost i dobru dinamičku toplinsku stabilnost.

Kućište je izrađeno od izolacijskog materijala otpornog na plamen i luk, s visokim sigurnosnim svojstvima.

Mehanizam rada je fleksibilan i pouzdan, što je zgodno za korisnike da rade ručno ili električno.

Rastavljač ima niz zaštitnih funkcija i može izvršiti odgovarajuće radnje u skladu s različitim kvarovima u krugu.

Funkcija i uporaba

Funkcija: Električni prekidač s oblikovanim kućištem ima različite zaštitne funkcije kao što su zaštita od preopterećenja, zaštita od kratkog spoja, zaštita od preniskog napona i zaštita od curenja. Među njima, zaštita od preopterećenja znači da kada je krug preopterećen, prekidač može automatski isključiti strujni krug kako bi spriječio oštećenje opreme zbog pregrijavanja; zaštita od kratkog spoja znači da kada dođe do kratkog spoja u krugu, prekidač može brzo prekinuti struju kvara kako bi spriječio požar i druge sigurnosne nezgode; zaštita od podnapona znači da kada je napon napajanja niži od nazivne vrijednosti, prekidač može automatski isključiti strujni krug kako bi zaštitio opremu od oštećenja; a zaštita od curenja znači da kada dođe do curenja u krugu, prekidač može pravovremeno prekinuti napajanje kako bi zaštitio osobnu sigurnost. Zaštita od curenja znači da prekidač strujnog kruga može prekinuti napajanje na vrijeme kada dođe do curenja u krugu radi zaštite osobne sigurnosti.

Primjena: električni prekidači u lijevanom kućištu naširoko se koriste u električnim sustavima u stambenim, komercijalnim, industrijskim i transportnim područjima. U stambenom području, koristi se za zaštitu sigurnosti kućnih krugova i električne opreme; u komercijalnom području, koristi se za zaštitu električnih sustava velikih zgrada i poslovnih prostora; u industrijskom području koristi se za kontrolu i zaštitu sigurnog rada tvorničke opreme i strojeva; u području transporta, koristi se za zaštitu stabilnog rada semafora, željezničkih signala i druge opreme.
