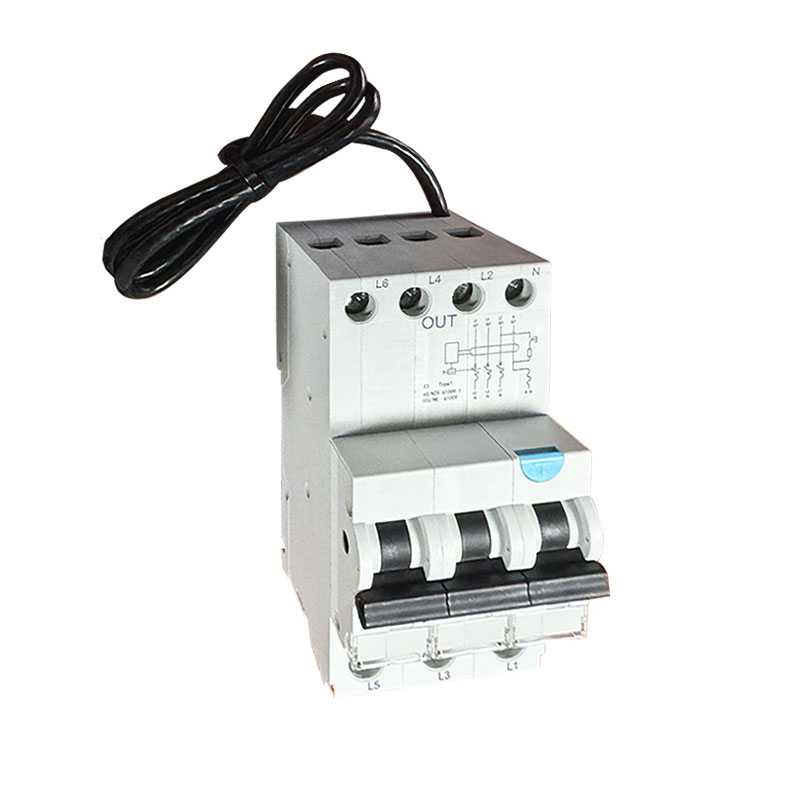

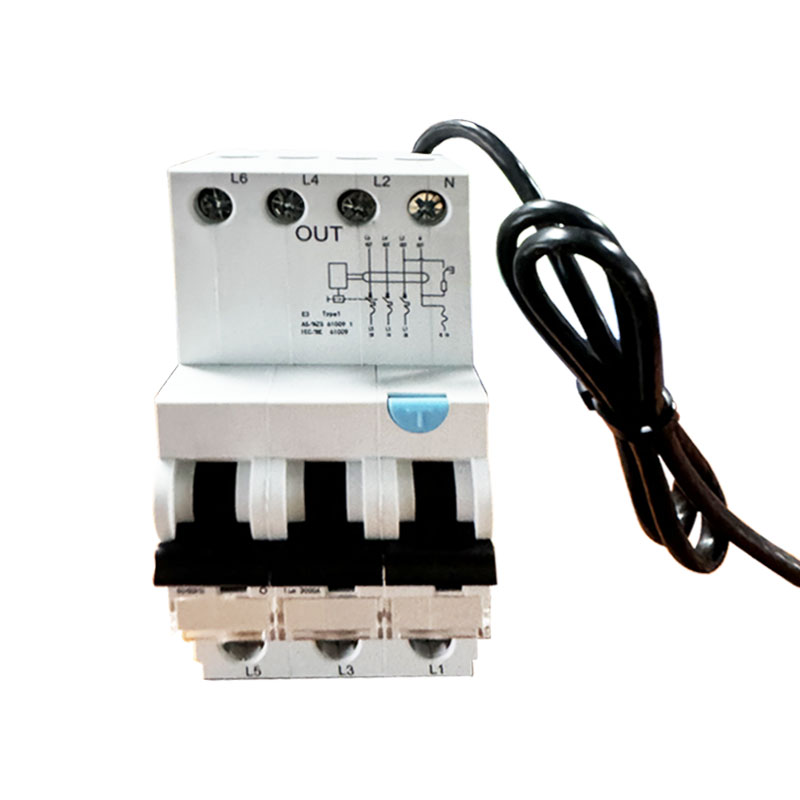

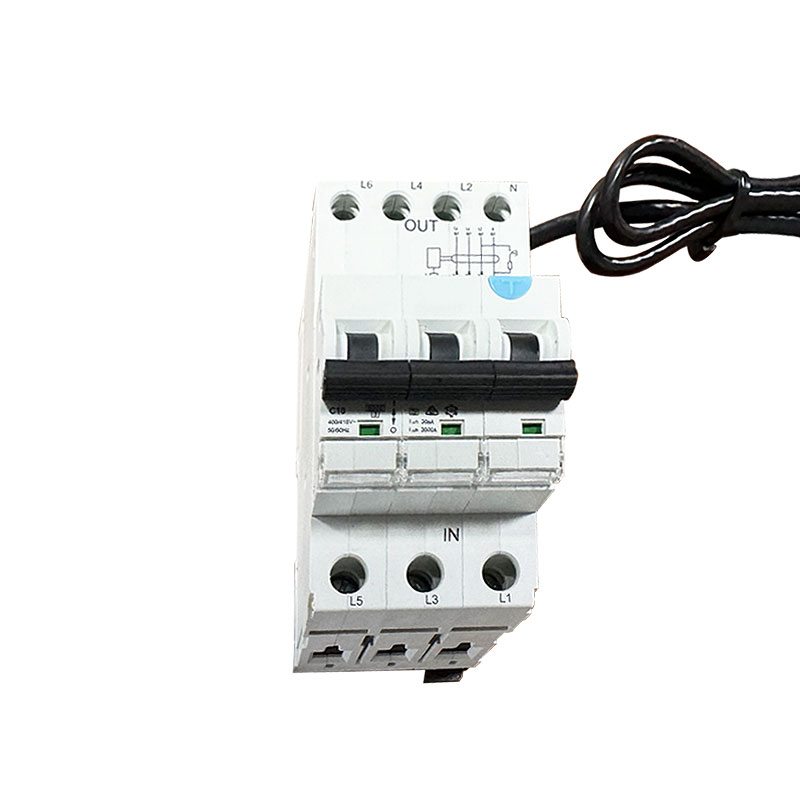

6ka 3p+N prekidač strujnog kruga propuštanja a (AC) tipa RCBO s kabelom

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju raznih malih električnih uređaja. 6ka 3P+N prekidač propuštanja a (AC) tipa RCBO s kabelom uglavnom se koristi u AC 50Hz(60Hz), nazivnom naponu 110/220V, 120/240V, nazivnoj struji od 6A do 40A niskonaponskom terminalnom distribucijskom sustavu. RCBO STRO3-40L jednak je funkciji MCB+RCD; Koristi se za zaštitu od strujnog udara i zaštitu od neizravnog kontakta s ljudima, zaštitu električne opreme kada ljudsko tijelo dodiruje struju ili struju curenja električne mreže premašuje propisanu vrijednost, te zaštitu od preopterećenja i kratkog spoja.

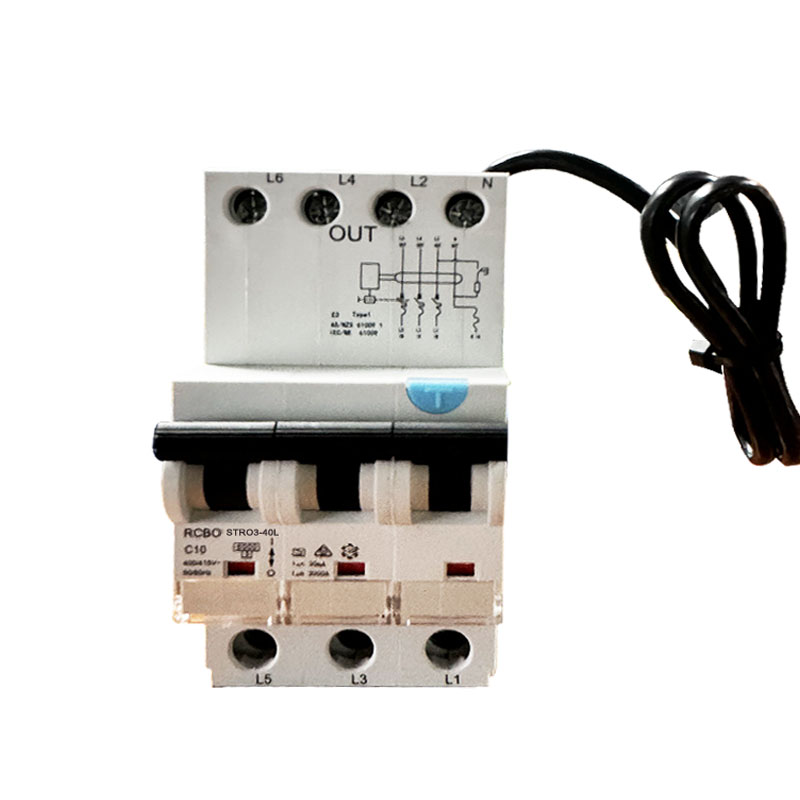

Model:STRO3-40L

Pošaljite upit

Opis proizvoda

Tehnički podaci:

Sandard

IEC/EN61009-1

Električne karakteristike

Vrsta (val detektirani oblik curenja uzemljenja)

Elektro-magnetski vrsta

Nazivna struja In

A, AC

Poljaci

(1P+N)

Nazivni napon

110/220,120V

Nazivna struja:

6,10,16,20,25,32,40A

Nazivna osjetljivost I△n

0,01,0,03,0,1

Izolacijski napon Ui

500

Nazivni ostatak izrade i

500

prekidna sposobnost I△m

Struja kratkog spoja I△c

6000

SCPD osigurač

6000, 10000A

BitmapBitmapBitmapBitmap

Nazivna frekvencija

50/60

Stupanj onečišćenja

Mehaničke značajke

Električni života

4000

Mehanički život

4000

Stupanj zaštite

IP20

Temperatura okoline

ºC

-5~+40 (pogledajte posebnu primjenu korekcija temperaturne kompenzacije)

(s dnevnim prosjekom ≤35ºC)

Temperatura skladištenja

ºC

-25~+70

Montaža

Terminal vrsta veze

Kabel/U-tip sabirnica/pin-type sabirnica

Veličina priključka gore/dolje za kabel

mm²

AWG

18-5 (prikaz, ostalo).

Veličina terminala gore/dolje za sabirnica

mm²

AWG

18-5 (prikaz, ostalo).

Moment pritezanja

N^*m

In-lbs

Montaža

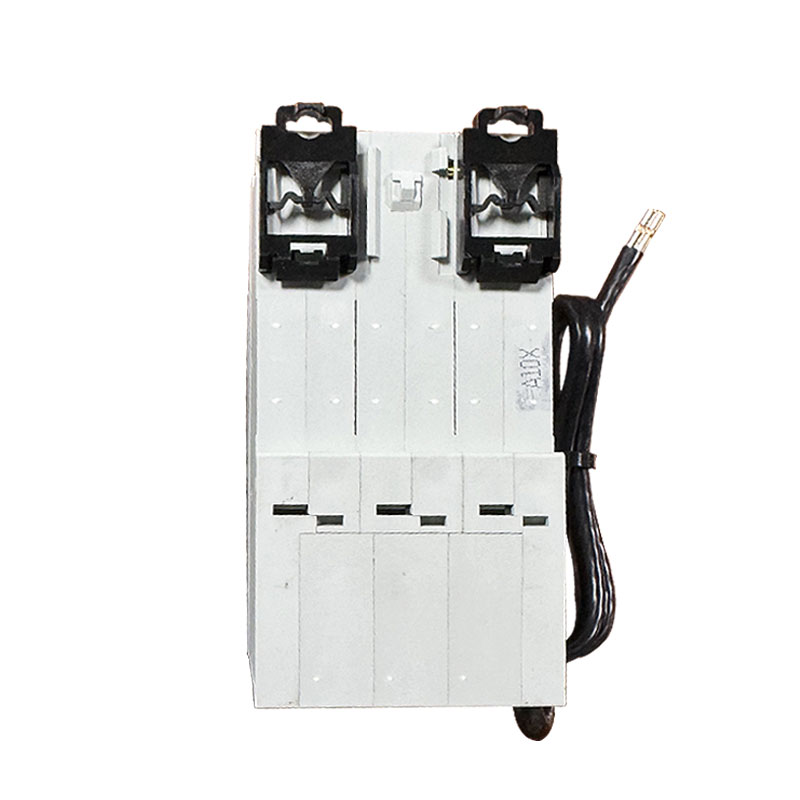

Uključeno DIN tračnica EN 60715 (35 mm) pomoću uređaja za brzu kopču

Veza

Od vrh i dno

Glavne značajke i funkcije

Zaštita od rezidualne struje: Kada rezidualna struja (tj. struja curenja) u krugu dosegne unaprijed postavljenu vrijednost, RCBO može brzo djelovati i prekinuti krug, čime se sprječavaju nesreće sa strujnim udarom i električni požari.

Zaštita od preopterećenja: Kada struja u strujnom krugu premaši nazivnu struju RCBO-a, on može prekinuti strujni krug unutar određenog vremenskog razdoblja, čime se sprječava oštećenje kruga ili požarne nesreće uzrokovane preopterećenjem.

Zaštita od kratkog spoja: Kada dođe do kratkog spoja u krugu, RCBO može brzo djelovati da prekine struju kratkog spoja i zaštiti sigurnost kruga i opreme.

Karakteristike oslobađanja tipa B: Kao što je gore spomenuto, RCBO-ovi tipa B posebno su prikladni za opterećenja koja nisu osjetljiva na trenutna preopterećenja, ali su osjetljiva na dugotrajna preopterećenja.

Scenariji primjene

6ka 3p+N prekidač strujnog kruga s curenjem a (AC) tipa RCBO s kabelom naširoko se koristi na mjestima gdje su potrebne različite funkcije zaštite kruga, posebno onih krugova koji koriste opterećenja s posebnim zahtjevima za karakteristike preopterećenja. Primjer:

Stambene i poslovne zgrade: koriste se za zaštitu krugova rasvjete, strujnih krugova utičnica, itd. kako bi se osigurala osobna sigurnost i sigurnost opreme.

Industrijska mjesta: za zaštitu različite industrijske opreme, kao što su otporni grijači, žarulje sa žarnom niti itd., kako bi se spriječilo oštećenje opreme ili požarne nezgode uzrokovane preopterećenjem ili curenjem.

Poljoprivreda i hortikultura: koristi se za zaštitu poljoprivredne opreme kao što su staklenici, sustavi za navodnjavanje itd., kako bi se osigurao normalan rad opreme i sigurnost osoblja.

Mjere opreza i održavanje

Ispravan odabir nazivne struje: Prilikom odabira 6ka 3p+N prekidača propuštanja a (AC) tipa RCBO s kabelom, odgovarajuću vrijednost nazivne struje treba odabrati na temelju nazivne struje i karakteristika opterećenja.

Periodični pregled i održavanje: Periodično pregledavajte i održavajte RCBO kako biste bili sigurni da radi pouzdano, da je sigurno ožičen i da nema oštećenja ili korozije.

Izbjegavajte lažni rad: Prilikom instaliranja i korištenja treba paziti da se izbjegne instaliranje RCBO-a u okruženju osjetljivom na smetnje kako bi se spriječio njegov lažni rad.

Pravodobno rješavanje kvarova: Kada RCBO pokvari ili radi, treba identificirati uzrok i na vrijeme otkloniti kvar kako bi se osigurao siguran rad kruga.
