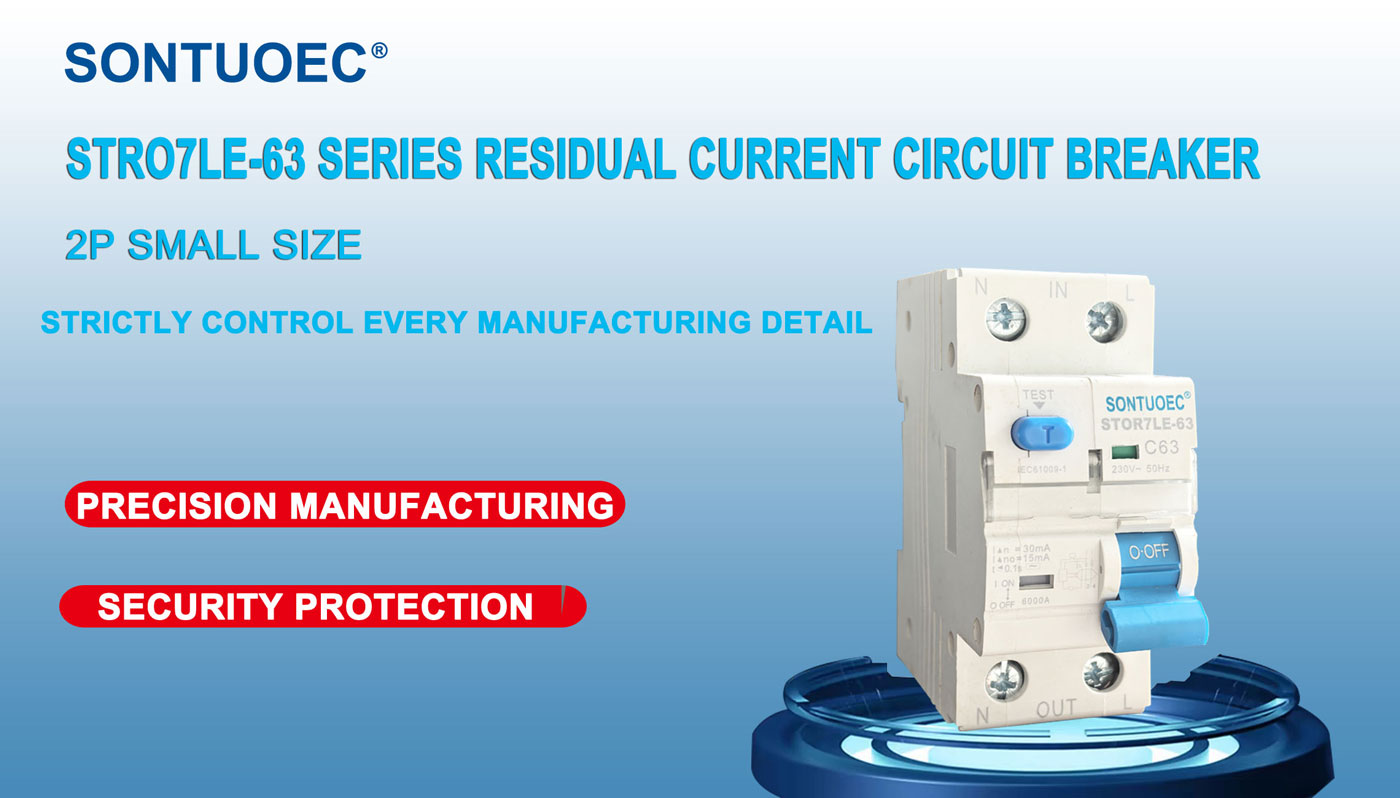

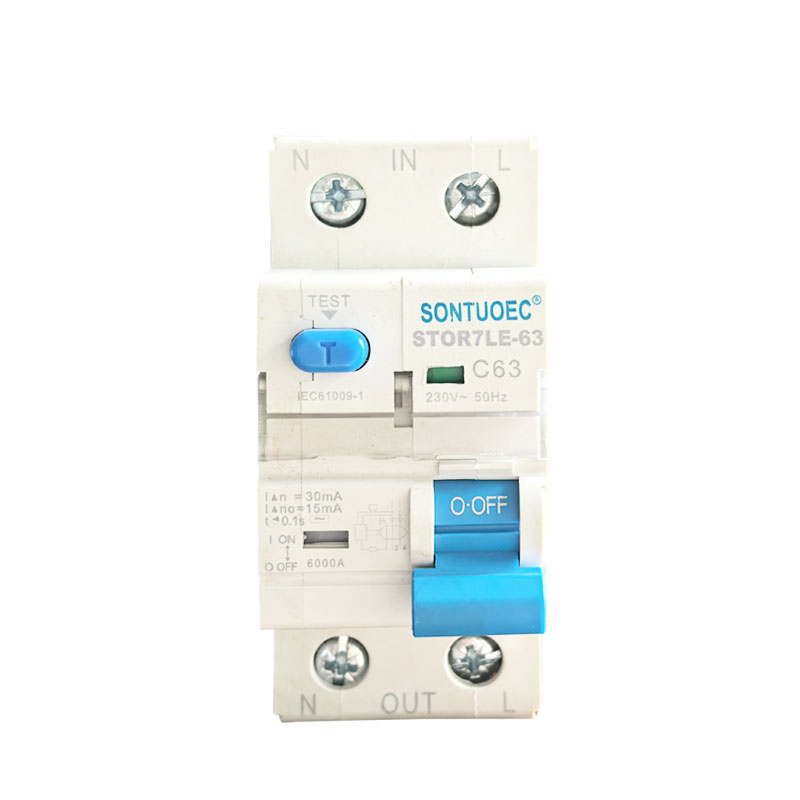

Sontuoec Stro7le-63 Mali prekidač za zaštitu od curenja RCBO

SONTUOEC je jedan od kineskih dobavljača/proizvođača specijaliziranih za proizvodnju raznih malih električnih aparata STRO7LE-63 RCBO koristi se u jednofaznom stambenom krugu AC 50/60Hz, nazivnog napona 240V i ima samozaštitu do maksimalne struje kratkog spoja od 40A. Može zaštititi civilni elektronički krug od preopterećenja i kratkog spoja. Ovaj proizvod ima prednosti malog volumena, velike prekidne sposobnosti, a žica pod naponom je istovremeno odsječena, također štiteći osobu od strujnog udara kada je žica pod naponom spojena suprotno. I u skladu je sa standardom IEC 61009-1.

Model:STRO7LE-63

Pošaljite upit

Opis proizvoda

Tehnički podaci:

Sandard			IEC/EN 61009-1
Električni	Vrsta (valni oblik detektovanog curenja uzemljenja)		Elektronički tip
značajke	Nazivna struja In	A	I, i
	Poljaci	P	1P+N
	Nazivni napon	V	AC 230
	Nazivna struja:		6,10,16,20,25,32,40A
	Nazivna osjetljivost I△n	A	0,01,0,03,0,1,0,3,0,5
	Izolacijski napon Ui	V	250
	Nazivni ostatak izrade i	A	500
	prekidna sposobnost I△m	A	500
	Struja kratkog spoja I△c	A	45.006.000
	Nazivna frekvencija	Hz	50/60
	Stupanj onečišćenja		2
Mehanički	Električni život	t	4000
značajke	Mehanički život	t	10000
	Stupanj zaštite		IP20
	Temperatura okoline	ºC	-25~+40
	(s dnevnim prosjekom ≤35ºC)	ºC	-25~+40
	Temperatura skladištenja	ºC	-25~+70
Montaža	Tip priključka terminala		Kabel/U-tip sabirnice/pin-tip sabirnice
	Veličina priključka gore/dolje za kabel	mm2	25
	Veličina priključka gore/dolje za kabel	AWG	18. svibnja
	Veličina priključka gore/dolje za sabirnicu	mm2	25
	Veličina priključka gore/dolje za sabirnicu	AWG	18. ožujka
	Montaža		Na DIN tračnici EN 60715 (35 mm) pomoću brzog spojnog uređaja
	Veza		Odozgo i odozdo

Glavne funkcije STRO7LE-63 RCBO

Zaštita od preopterećenja: Kada struja u strujnom krugu premaši nazivnu vrijednost STRO7LE-63 RCBO, automatski će prekinuti strujni krug unutar postavljenog vremenskog perioda kako bi se spriječilo pregrijavanje strujnog kruga i opreme, čime se izbjegava požar i šteta.

Zaštita od kratkog spoja: Kada dođe do kratkog spoja u strujnom krugu, STRO7LE-63 RCBO će brzo prekinuti strujni krug kako bi spriječio da struja kratkog spoja izazove ozbiljnu štetu strujnom krugu i opremi.

Zaštita od curenja: STRO7LE-63 RCBO može detektirati zaostalu struju (tj. struju curenja) u krugu. Kada zaostala struja prijeđe postavljeni prag, STRO7LE-63 RCBO će prekinuti strujni krug u vrlo kratkom vremenskom razdoblju kako bi spriječio nesreće sa strujnim udarom i električni požar.

Princip rada STRO7LE-63 RCBO

STRO7-40 RCBO sadrži interni termomagnetski detektor okidanja (za zaštitu od preopterećenja i kratkog spoja) i detektor zaostale struje (za zaštitu od curenja). Kada je struja ili zaostala struja u strujnom krugu nenormalna, odgovarajući udarač aktivira mehanizam za okidanje STRO7-40 RCBO, čineći ga brzim prekidom strujnog kruga.

1. Toplinski magnetski okidač: koristi toplinu i magnetsko polje koje se stvara kada struja prolazi kroz vodič za pokretanje okidanja. Kada je struja previsoka, vodič se zagrijava i stvara magnetsko polje, uzrokujući savijanje bimetala unutar termomagnetskog udarača ili magnet da privuče željeznu jezgru, čime se pokreće mehanizam za okidanje.

2. Detektor zaostale struje: koristi strujni transformator nulte sekvence za otkrivanje zaostale struje u krugu. Kada zaostala struja prijeđe postavljeni prag, detektor zaostale struje će poslati signal mehanizmu za okidanje da prekine krug.

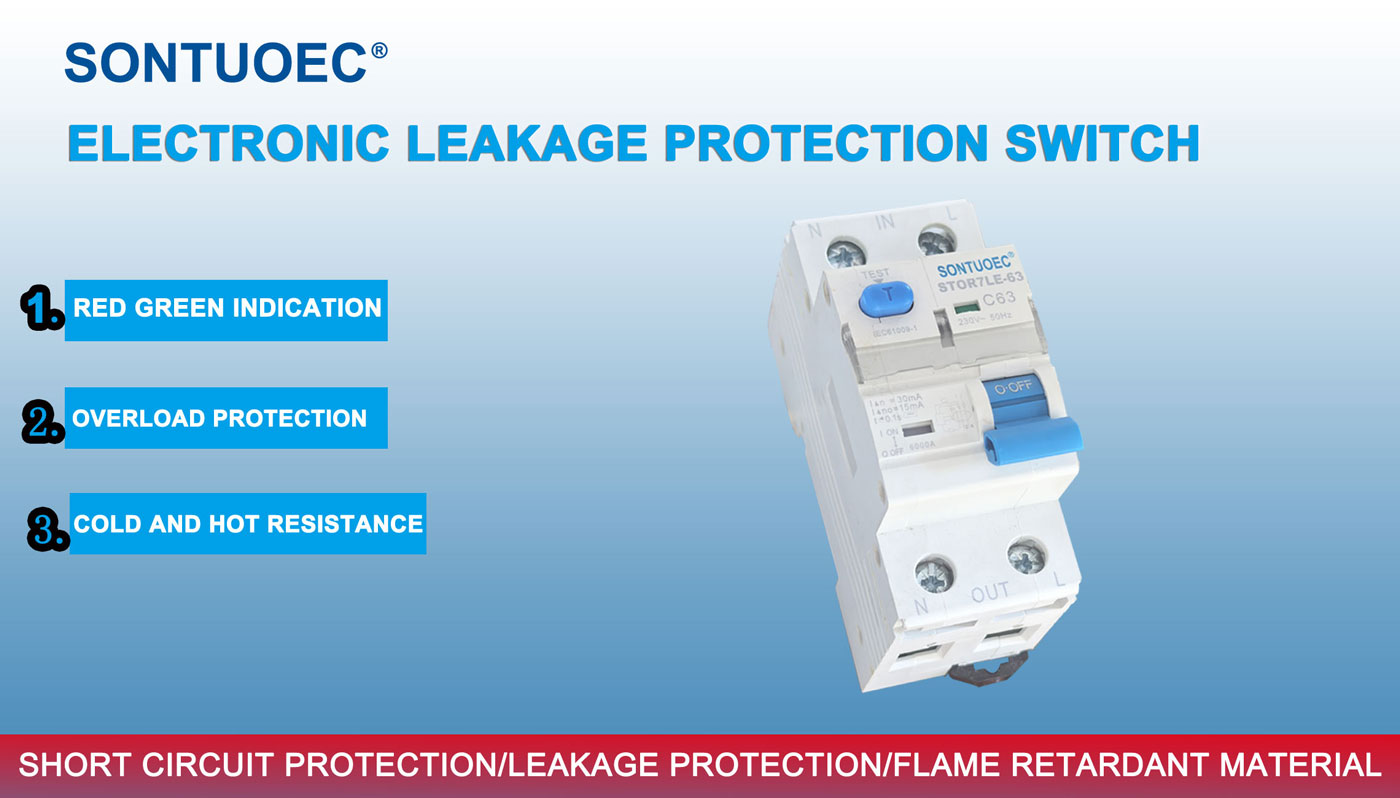

Značajke STRO7LE-63 RCBO

Višenamjenska integracija: STRO7LE-63 RCBO integrira funkcije zaštite od preopterećenja, kratkog spoja i curenja, pojednostavljujući dizajn i instalaciju električnih sustava.

Visoka osjetljivost: STRO7LE-63 RCBO mogu brzo otkriti i prekinuti abnormalne i zaostale struje u krugu, pružajući pouzdanu zaštitu.

Jednostavan za instalaciju i održavanje: STRO7LE-63 RCBO su obično modularizirani za jednostavnu instalaciju i održavanje.

Visoka sigurnost: STRO7-40 RCBO su rigorozno testirani i certificirani za visoku sigurnost i pouzdanost kako bi se osigurao siguran rad električnih sustava.

Scenariji primjene STRO7LE-63 RCBO

STRO7LE-63 RCBO se široko koriste u električnim sustavima u stambenim, komercijalnim i industrijskim sektorima, posebno onima koji zahtijevaju istovremenu zaštitu od preopterećenja, kratkog spoja i zaštite od curenja uzemljenja. Obično se ugrađuju u razvodne kutije, razvodne ploče ili upravljačke ormare kako bi zaštitili strujne krugove i opremu od oštećenja uzrokovanih neuobičajenom strujom i naponom te kako bi spriječili strujni udar.
