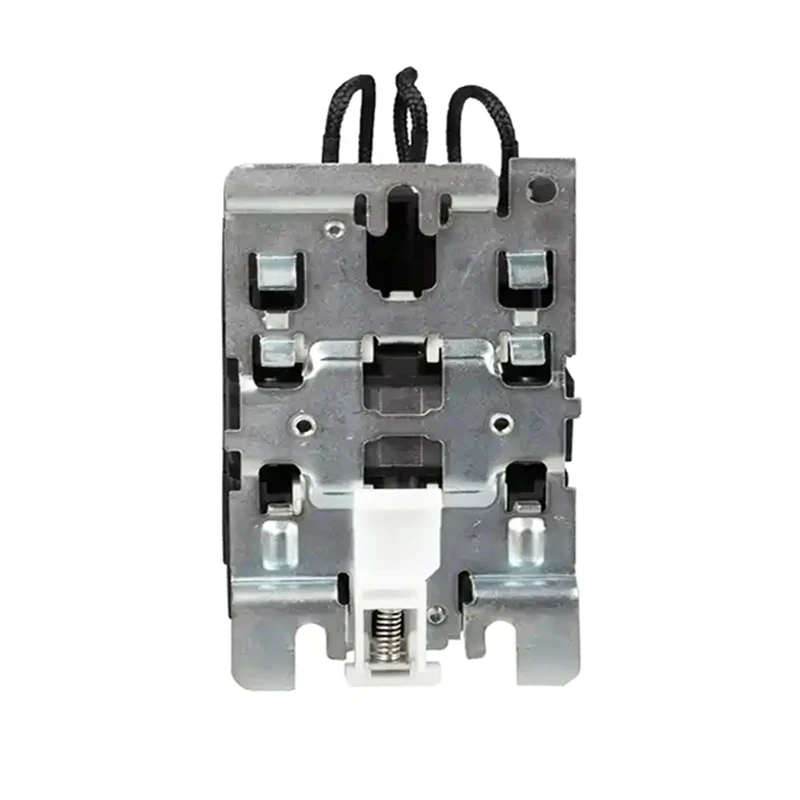

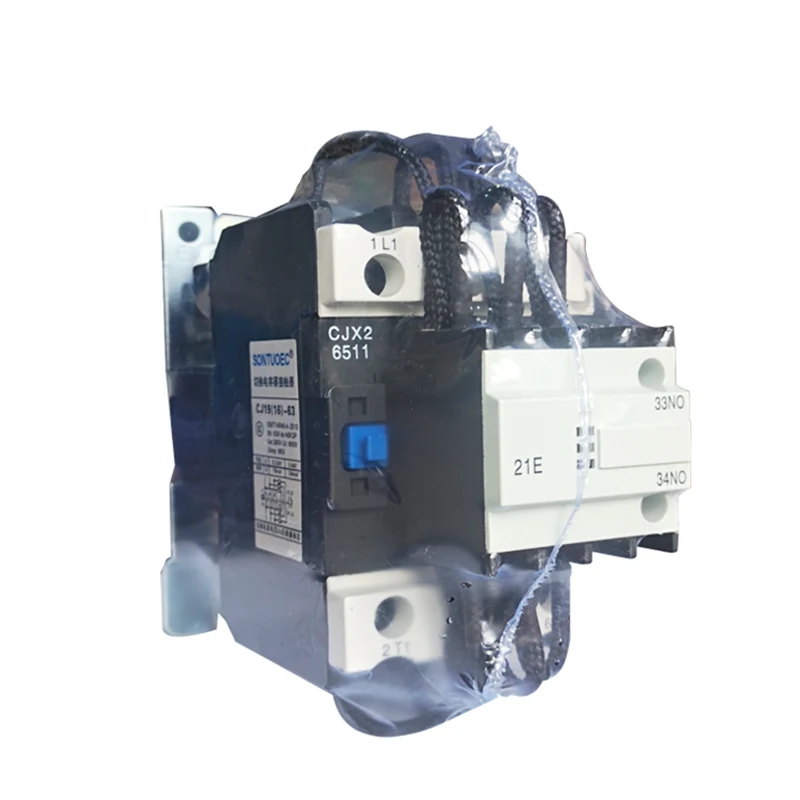

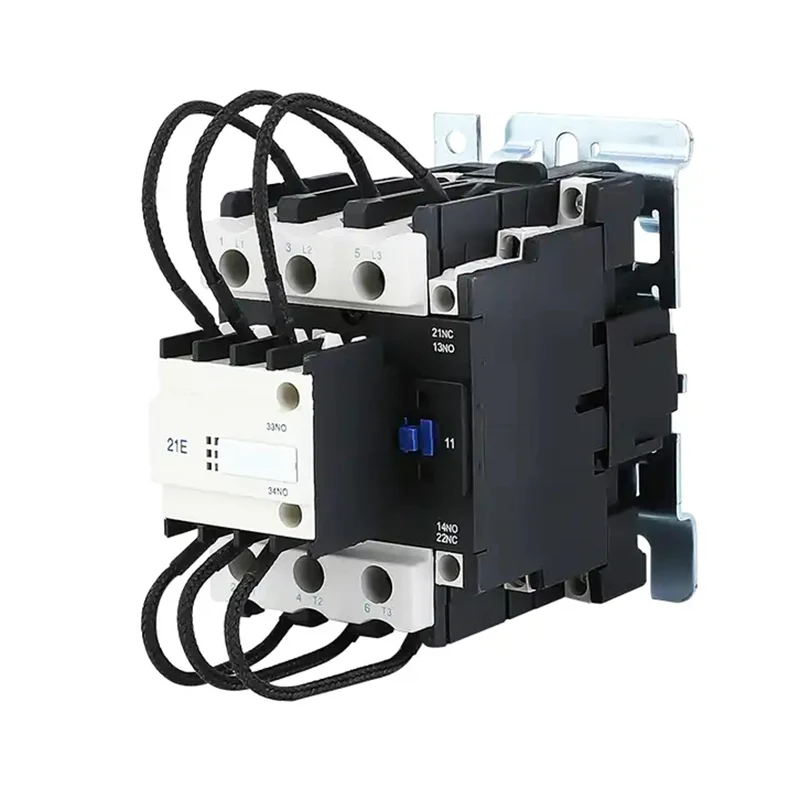

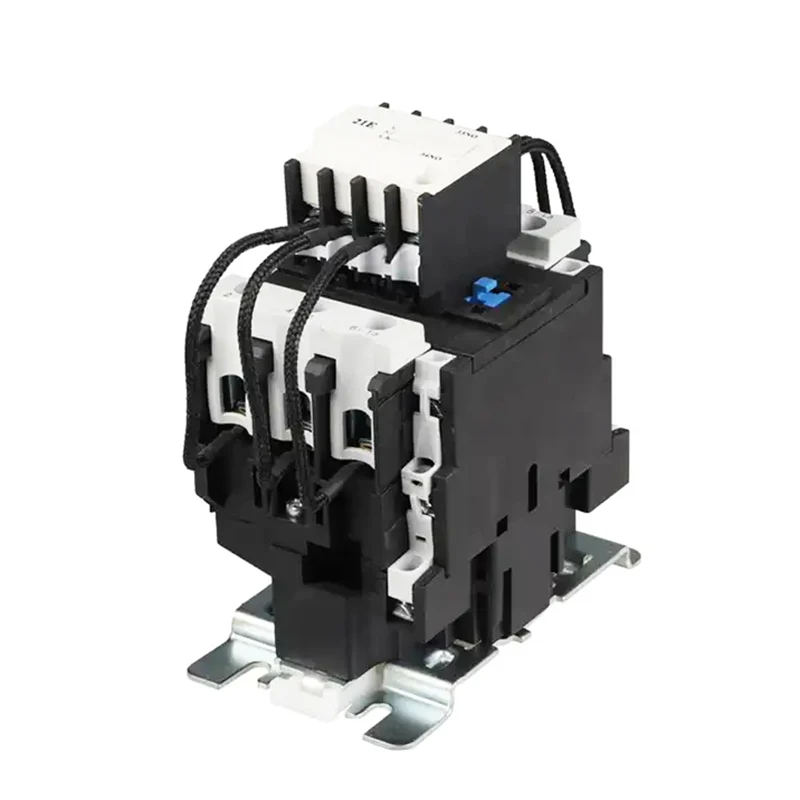

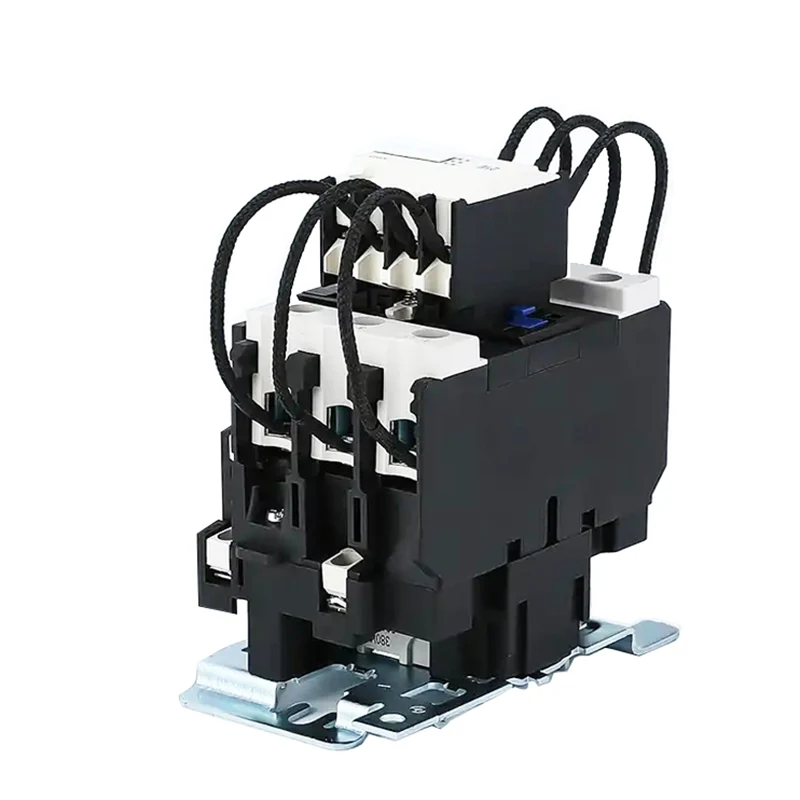

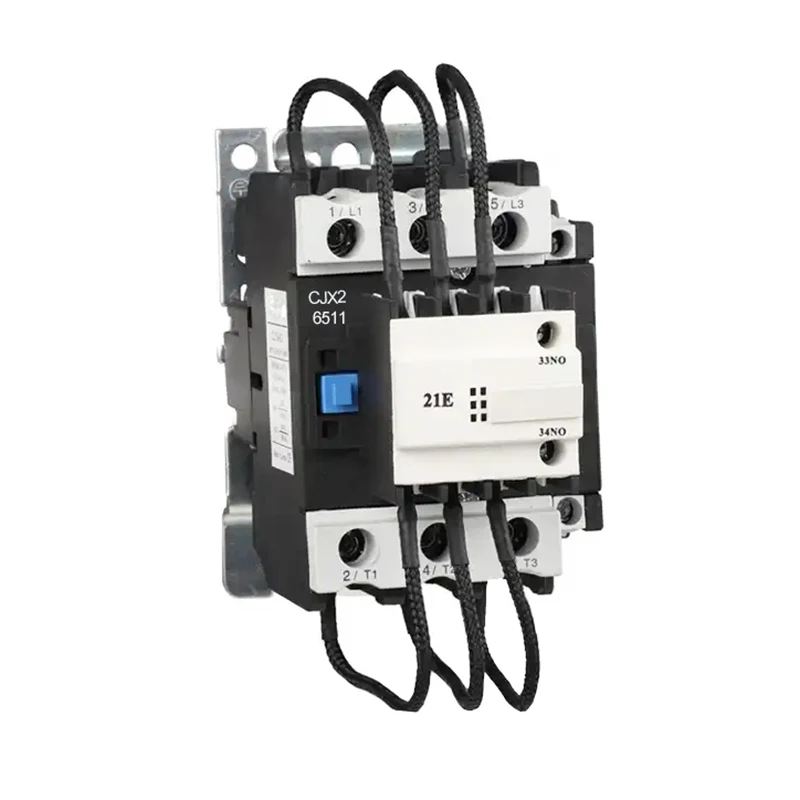

AC magnetski kontaktor

SCJ19 sklopka za sklopku kondenzator koristi se u mreži napajanja AC 50Hz ili 60Hz, do 380V, za rad ili prebacivanje uređaja za upravljanje LV kondenzatorom u LV reaktivnom krugu napajanja. Kod antisurrge uređaja može smanjiti utjecaj zatvaranja naleta i spriječiti preopterećenje kao probijanje.

Načelo djelovanja

Načelo rada AC magnetskog kontaktora temelji se na elektromagnetskoj indukciji i magnetskoj sili. Kad se zavojnica energizira, generirano magnetsko polje privlači željeznu jezgru i zatvara kontakte, otvarajući tako krug. Kad se zavojnica ne napaja, magnetsko polje nestaje, željezna jezgra resetira se pod djelovanjem opruge, kontakt je slomljen i krug je isključen. Na taj način, AC magnetski kontaktor shvaća kontrolu izmjeničnog kruga.

Struktura i sastav

AC magnetski kontaktor uglavnom se sastoji od sljedećih dijelova:

Elektromagnetski sustav: uključuje komponente poput zavojnice, jezgre i armature, koji su ključni dijelovi za stvaranje magnetskog polja i magnetskog djelovanja.

Kontaktni sustav: Uključuje glavni kontakt i pomoćni kontakt, koji se koriste za uključivanje i isključivanje kruga. Glavni kontakti obično se koriste za nošenje većih struja, dok se pomoćni kontakti koriste za realizaciju različitih upravljačkih funkcija.

Uređaj za gašenje luka: Koristi se za gašenje luka kada je kontakt isključen, sprečavajući luk da ošteti kontakt.

Ostale komponente: poput opruga, nosača, kućišta itd. Koriste se za popravljanje i podržavanje komponenti kako bi se osigurao normalan rad kontaktora.

Strukturne značajke

1. Spremnik je sastavljen s trenutnim ograničenim otporom, u stanju ograničiti uključivanje na porast unutar dopuštene vrijednosti.

2. Kontaktor izravno djeluje strukturu dvostrukog prekida, a mehanizam koji djeluje je agilan, jednostavan za provjeru ručno, kompaktni strukturniji za zamjenu kontakata.

3. Ukloni terminalni blok zaštićen poklopcem, siguran i pouzdan.

4. može se montirati vijcima ili na standardnoj željeznici od 35/75 mm.

Uvjeti rada i instalacije

(1) Temperatura okoline: -5 ℃- +40 ℃, prosječna temperatura ne bi trebala biti iznad +35 ℃ u 24 sata.

(2) Atmosferski uvjeti: Atmosfera Ambijentalna vlaga ispod 50% kada +40 ℃. Ambilna vlaga može biti veća u nižoj temperaturi. U najmoćnijem mjesecu prosječno najniža temperatura + 25 ℃ za prosjek s maksimalnom relativnom vlagom je 90%, a s obzirom na promjenu temperature i događa se jer je proizvod na površini gela.

(3) Nadmorska visina nije veća od 2000 m prilikom instalacije.

(4) Klasa zagađenja: 3 klasa

(5) Klasa instalacije: III

(6) Stanje ugradnje: Površina ugradnje i nagib vertikalne ravnine nisu veći od ± 5 °, a nema značajnog utjecaja i vibracija, treseći mjesto.

Glavne značajke

Pouzdan rad: AC magnetski kontaktor izrađen je od visokokvalitetnih materijala i naprednog procesa proizvodnje, koji ima visoku pouzdanost i stabilnost.

Dugi radni vijek: kontaktni sustav izrađen je od materijala otpornih na habanje, koji mogu izdržati velike struje i naponske udare, produžujući radni vijek.

Jednostavno za održavanje: Struktura je razumno dizajnirana, lako se rastavljaju i popravljaju, smanjujući troškove održavanja.

Različite specifikacije: Kako bi zadovoljili potrebe različitih korisnika, AC magnetski kontaktor ima različite specifikacije i modele koje možete odabrati, uključujući različite razine struje, razine napona i pomoćne konfiguracije kontakta.
