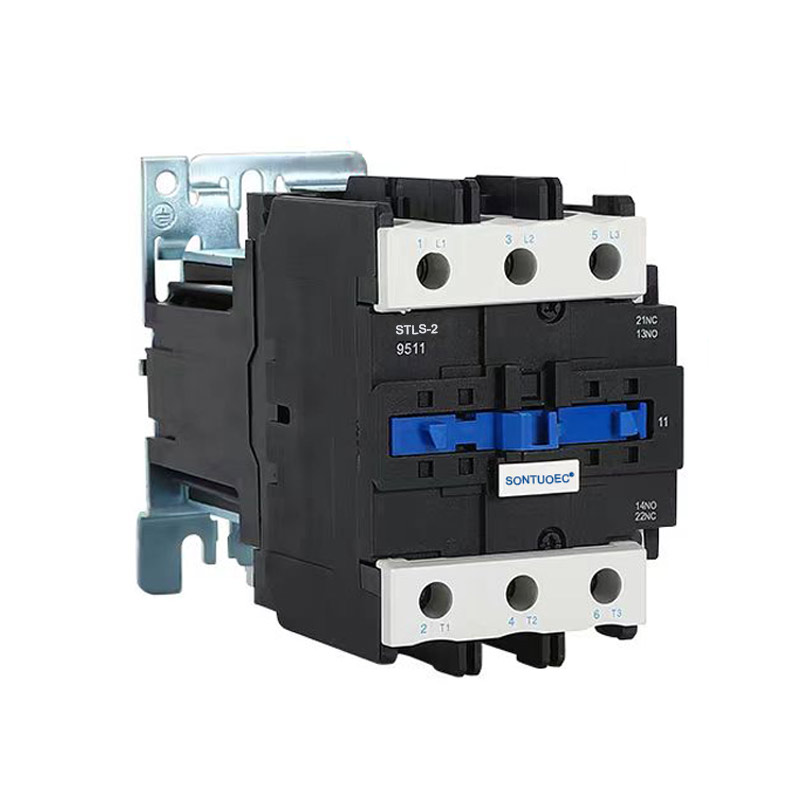

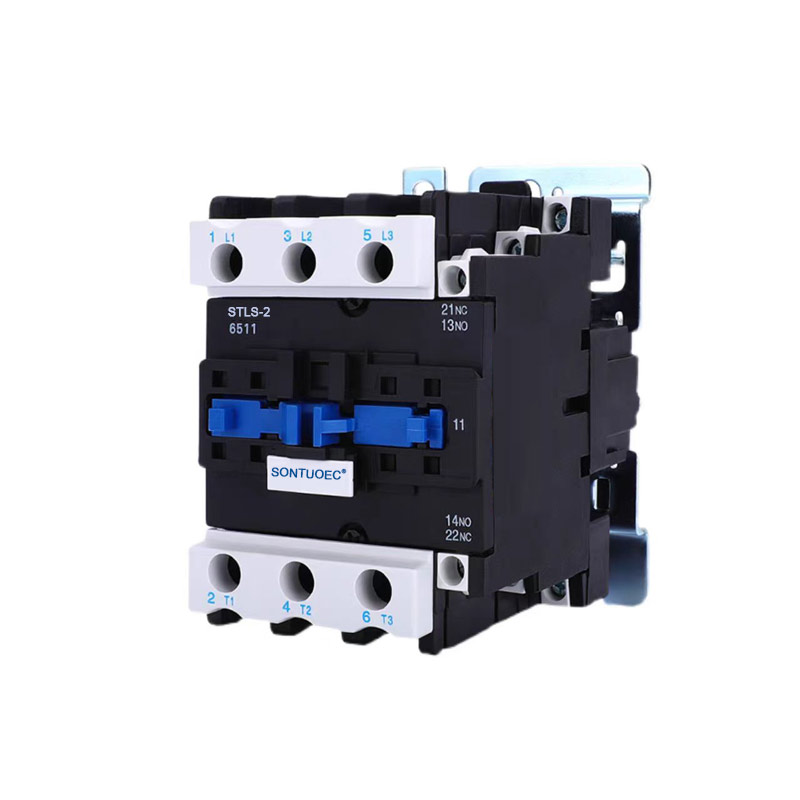

Stls-2(Cjx2) serija mehaničkih sklopnih kontaktora

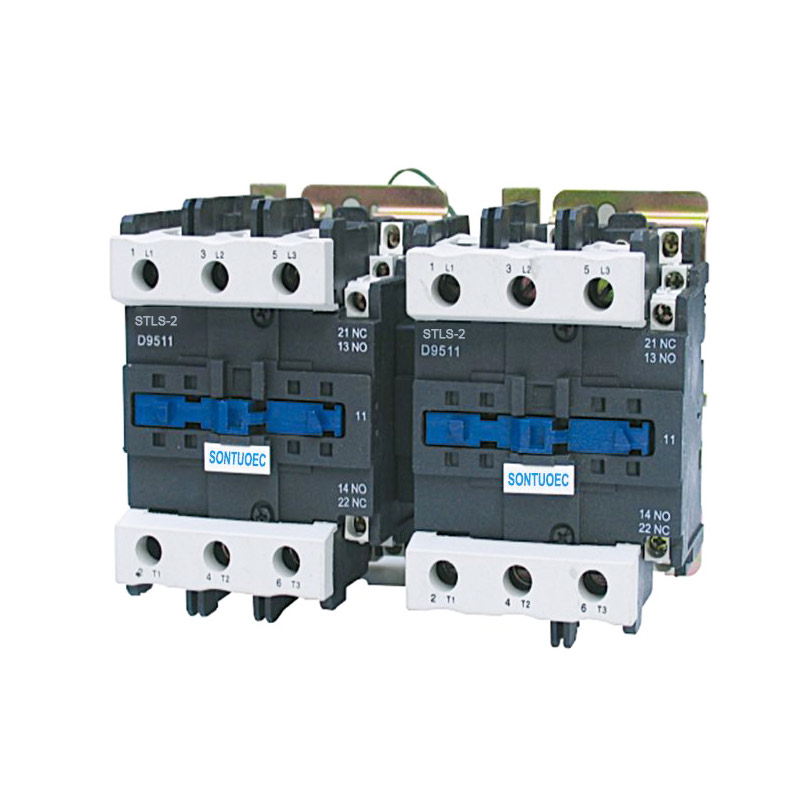

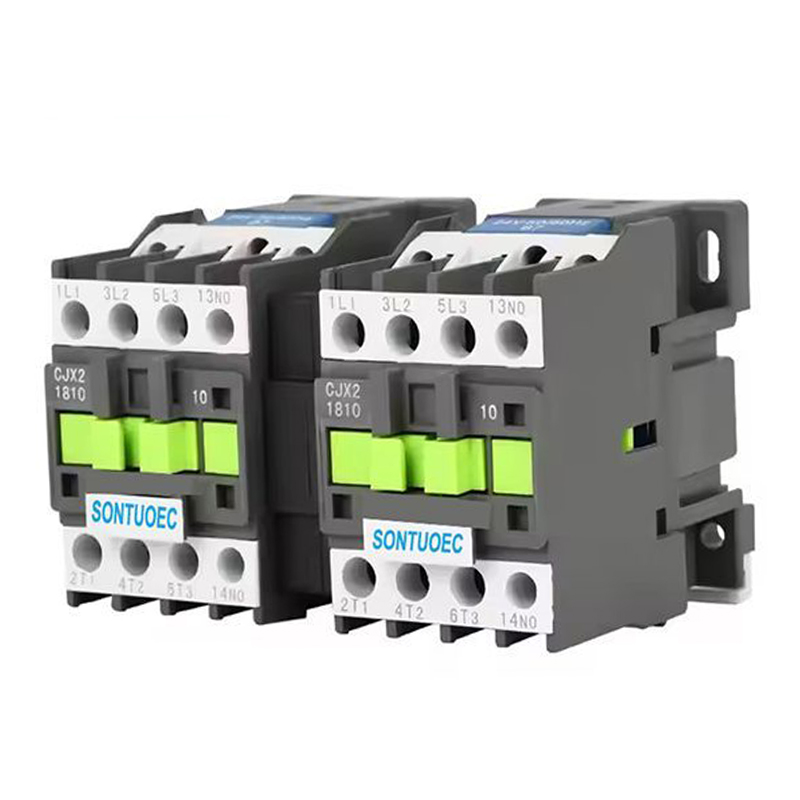

Stls-2(Cjx2) serija mehaničkih sklopnih kontaktora pogodna je za korištenje u strujnim krugovima do nazivnog napona 660V AC 50Hz, struje 620A, za konvertibilno upravljanje motorom. Ovaj mehanički uređaj za blokiranje osigurava izmjenu kontakata dvaju zamjenjivih kontaktora. Sukladan je standardima IEC60947-4-1.

Model:STLS-2(CJX2)

Pošaljite upit

Opis proizvoda

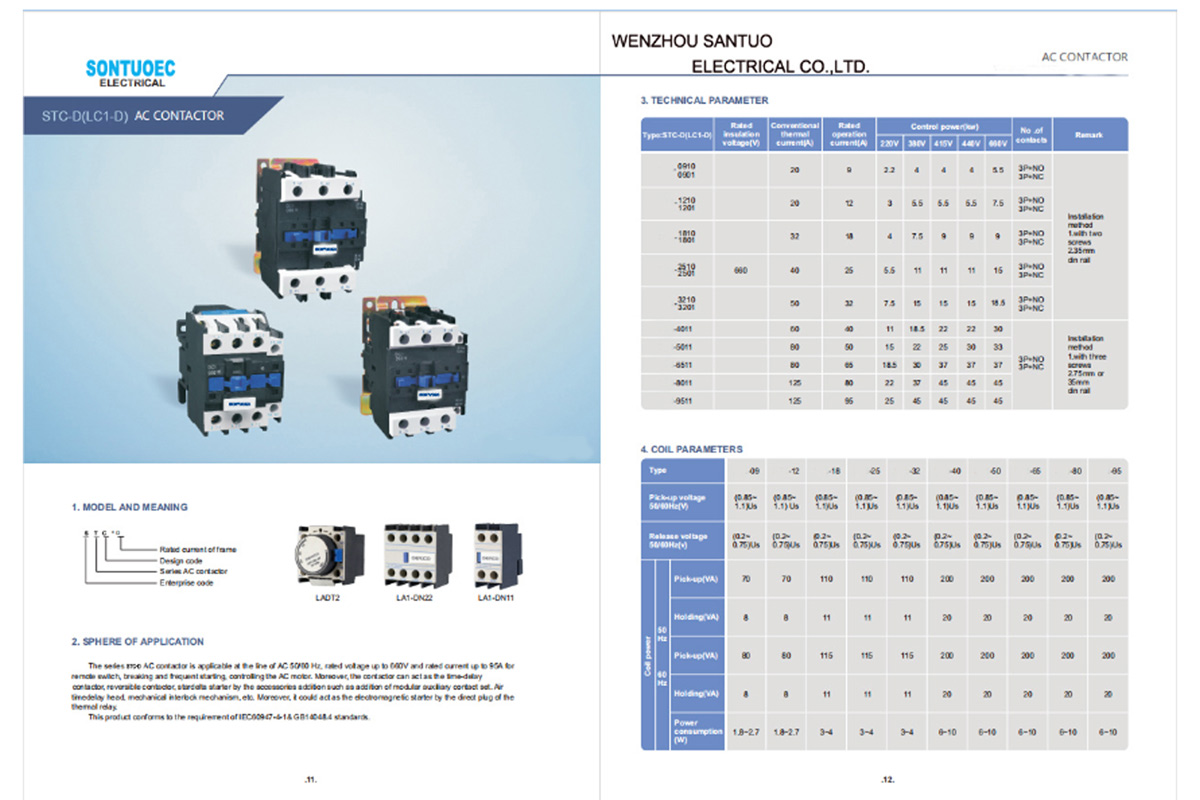

Tip		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nazivni izolacijski napon		660	660	660	660	660	660	660	660	660	660
konvencionalni toplinski		20	24	32	40	50	60	75	80	110	125
trenutni		20	24	32	40	50	60	75	80	110	125
Ocijenjeno operativnim		9	12	16	25	32	40	50	63	80	95
trenutni		9	12	16	25	32	40	50	63	80	95
kontrolirani	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
snaga (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

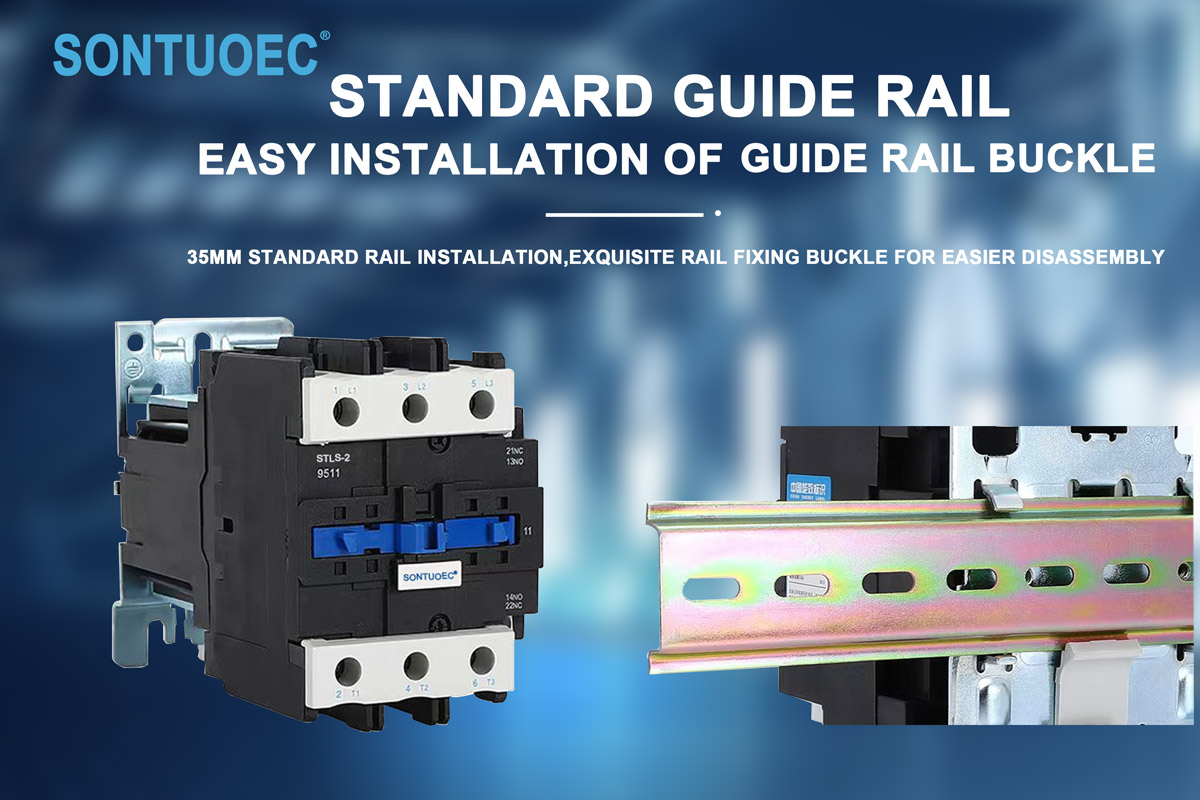

Bilješka		Instalacija					Instalacija
		releji mogu koristiti dva vijka					releji mogu tri
		i također koristiti 35 mm					vijke i također koristite
		instalacijska tračnica					Montaža 75mm ili 35mm
							željeznicom

Struktura i karakteristike

Struktura:

3P AC kontaktor obično se sastoji od elektromagnetskog sustava (uključujući zavojnicu, jezgru itd.), kontaktnog sustava (uključujući glavni kontakt i pomoćni kontakt), uređaja za gašenje luka i ljuske i drugih dijelova. Među njima, glavni kontakt se koristi za prijenos velike struje, a pomoćni kontakt se koristi za prijenos i povratnu vezu upravljačkih signala.

Značajke:

S tri neovisna kontakta, može kontrolirati trofaznu struju i jedan nulti vod u isto vrijeme.

Kontaktni sustav izrađen je od visokokvalitetnih materijala dobre vodljivosti i otpornosti na habanje.

Elektromagnetski sustav ima dovoljnu usisnu snagu za pouzdano uključivanje i otpuštanje kontakata.

Uređaj za gašenje luka može učinkovito ugasiti luk koji nastaje kada su kontakti isključeni, štiteći kontakte od oštećenja.

Stls-2(Cjx2) serija mehaničkih sklopnih kontaktora pogodna je za korištenje u strujnim krugovima nazivnog napona do 660V AC 50Hz ili 60Hz, nazivne struje do 95A, za uključivanje i prekidanje, često pokretanje i upravljanje AC motorom. U kombinaciji s pomoćnim kontaktnim blokom, vremenskom odgodom i uređajem za blokiranje stroja itd., postaje kontaktor s odgodom, mehanički kontaktor za blokiranje, starter-delta starter. S toplinskim relejem, kombinira se u elektromagnetski pokretač. Kontaktor se proizvodi sukladno IEC 60947-1.

Princip rada

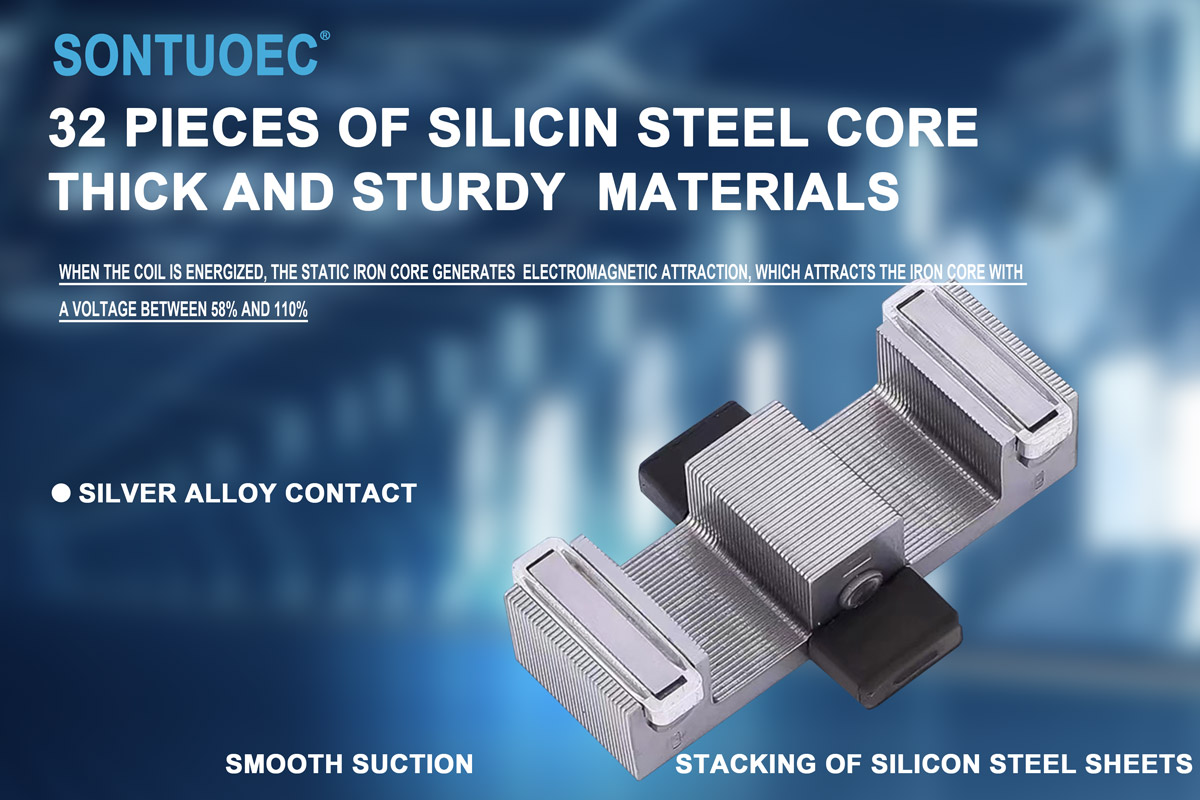

Kada je zavojnica 3P AC kontaktora pod naponom, željezna jezgra stvara magnetizam i privlači kontaktni sustav da se zatvori, povezujući tako trofazno napajanje i nultu žicu. Kada je zavojnica bez napona, jezgra gubi svoj magnetizam i kontaktni sustav se odvaja pod djelovanjem opruge, čime se trofazno napajanje odvaja od nulte linije. Na ovaj način, 3P AC kontaktor može ostvariti daljinsko upravljanje električnim trošilima.

Scenariji primjene

3P AC kontaktor naširoko se koristi u raznim energetskim sustavima koji trebaju kontrolirati trofaznu struju i jednu nultu liniju u isto vrijeme, kao što su:

Područje industrijske automatizacije: koristi se za upravljanje pokretanjem, zaustavljanjem i radnjama unatrag.

Energetski sustav: koristi se za realizaciju daljinskog upravljanja i zaštite elektroenergetskog sustava.

Automatizacija zgrade: koristi se za kontrolu pokretanja i zaustavljanja rasvjete, klimatizacije i druge opreme.

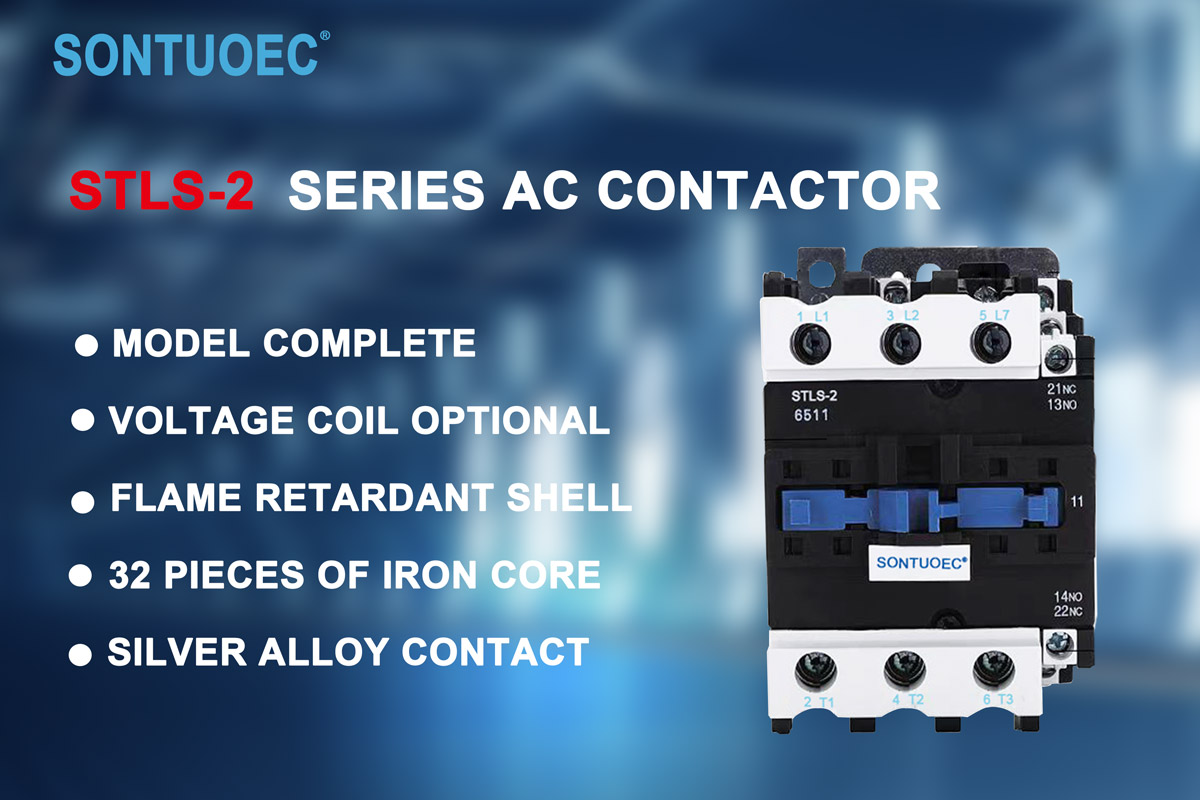

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
